راهنمای نصب اسپیکر تحت شبکه: آموزش اتصال به شبکه، تنظیم IP ،PoE، پیکربندی SIP، تست صدا و عیب یابی اسپیکرهای IP در سیستم پیجینگ.
نصب اسپیکر IP برخلاف سیستم های صوتی آنالوگ، علاوه بر اتصال فیزیکی بلندگو به زیرساخت شبکه، به تنظیمات شبکه و در برخی پروژهها پیکربندی اسپیکر تحت شبکه نیز نیاز دارد. در این نوع سیستم، اسپیکر PoE به عنوان یک تجهیز شبکه به LAN متصل میشود و میتواند صدا را از طریق شبکه دریافت و پخش کند.
در مدل هایی که از PoE پشتیبانی میکنند، برق و اطلاعات شبکه میتواند از طریق یک کابل شبکه منتقل شود و به همین دلیل فرآیند کابل کشی و مدیریت تجهیزات سادهتر خواهد بود. البته نوع تغذیه و روش اتصال باید بر اساس مشخصات فنی مدل مورد استفاده بررسی شود.
در این راهنما، مراحل اصلی نصب و راه اندازی اسپیکر تحت شبکه از اتصال کابل شبکه و تنظیم IP اسپیکر تا رجیستر اسپیکر در SIP، دستگاه در سرور SIP و تست پخش صدا را بررسی میکنیم.
اسپیکر تحت شبکه چیست؟
اسپیکر تحت شبکه یا IP Speaker یک تجهیزات سیستم صوتی مجهز به رابط شبکه و مدار پردازش صوت است که میتواند اطلاعات صوتی را از طریق شبکه دریافت و آن را از طریق بلندگو پخش کند.
در بسیاری از مدلها، اسپیکر دارای آمپلی فایر داخلی است و میتواند مستقیما به شبکه متصل شود. بسته به مدل و معماری سیستم، ارتباط صوتی میتواند از طریق پروتکل هایی مانند SIP ،RTP یا نرم افزار مدیریت پیجینگ انجام شود.
در نتیجه، برخلاف سیستم های آنالوگ که معمولا نیازمند کابل کشی اختصاصی صوت و آمپلی فایر مرکزی هستند، در سیستم های IP هر اسپیکر میتواند به عنوان یک تجهیز مستقل در شبکه مدیریت شود.
تجهیزات مورد نیاز برای نصب اسپیکر تحت شبکه
قبل از شروع نصب، تجهیزات مورد نیاز را آماده کنید. بسته به مدل اسپیکر و معماری پروژه، تجهیزات مورد نیاز میتواند شامل موارد زیر باشد:
- اسپیکر تحت شبکه
- کابل شبکه Cat5e یا Cat6
- سوئیچ شبکه
- سوئیچ PoE در مدل های دارای قابلیت PoE
- آداپتور یا منبع تغذیه، در صورت نیاز
- کامپیوتر یا لپ تاپ برای انجام تنظیمات
- سرور SIP یا مرکز تلفن VoIP در صورت استفاده از ارتباط SIP
- نرم افزار مدیریت پیجینگ، در صورت استفاده از سیستم مدیریت مرکزی
پیش از اتصال برق، حتما مشخصات منبع تغذیه و استاندارد PoE دستگاه را با اطلاعات فنی همان مدل مطابقت دهید.

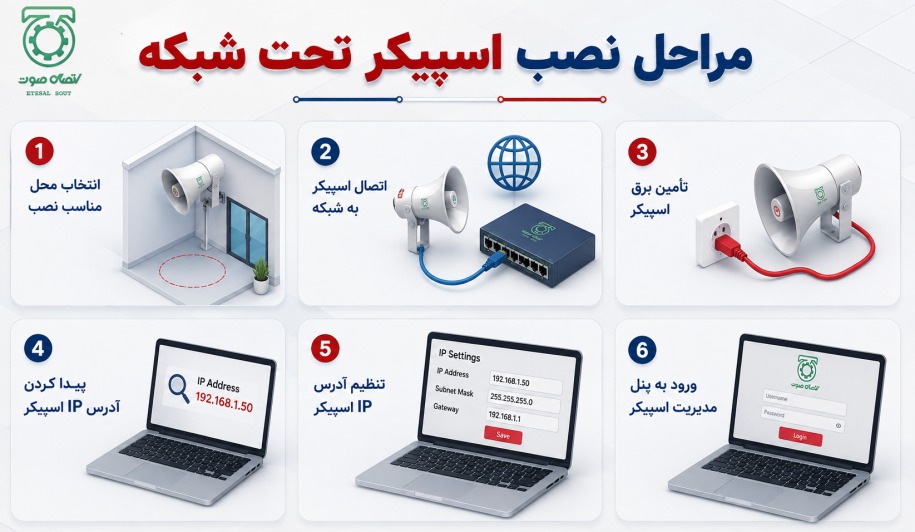

مراحل نصب اسپیکر تحت شبکه
نصب اسپیکر تحت شبکه شامل چند مرحله اصلی است که از انتخاب محل مناسب و اتصال فیزیکی دستگاه به شبکه آغاز میشود و تا تنظیمات IP، پیکربندی شبکه، ثبت دستگاه در سرور و تست نهایی پخش صدا ادامه پیدا میکند. انجام صحیح هر یک از این مراحل، در پایداری ارتباط شبکه و کیفیت عملکرد سیستم پیجینگ تأثیر مستقیم دارد. در ادامه، مراحل نصب و راه اندازی اسپیکر SIP را به صورت گام به گام بررسی میکنیم.
1. انتخاب محل مناسب نصب
- اولین مرحله، انتخاب محل مناسب برای نصب اسپیکر است. محل نصب باید با توجه به نوع بلندگو، ارتفاع، میزان نویز محیط، سطح پوشش صوتی و شرایط محیطی انتخاب شود.
- برای مثال، اسپیکر سقفی برای توزیع یکنواخت صدا در فضاهای داخلی مناسب هستند، در حالی که اسپیکر شیپوری معمولا برای فضاهای باز و محیط های صنعتی که به پرتاب صدای بیشتری نیاز دارند استفاده میشوند.
- در محیط های صنعتی یا فضای باز، درجه حفاظت تجهیزات مانند IP Rating نیز باید متناسب با شرایط محیط انتخاب شود.
2. اتصال اسپیکر به شبکه
- پس از نصب فیزیکی، کابل شبکه را به پورت Ethernet اسپیکر متصل کنید.
- سر دیگر کابل را به سوئیچ شبکه یا در صورت پشتیبانی دستگاه، به سوئیچ PoE متصل کنید.
- پس از اتصال، وضعیت چراغ های Link و Activity روی پورت شبکه را بررسی کنید. روشن شدن چراغ لینک معمولا نشان دهنده برقراری ارتباط فیزیکی بین دستگاه و شبکه است.
3. تأمین برق اسپیکر
اسپیکرهای تحت شبکه بسته به مدل ممکن است از یکی از روش های زیر تغذیه شوند:
- PoE از طریق کابل شبکه
- آداپتور DC
- منبع تغذیه اختصاصی
اگر اسپیکر از PoE پشتیبانی میکند، میتوان برق و داده را از طریق همان کابل شبکه منتقل کرد. در این حالت باید توان مورد نیاز اسپیکر و استاندارد PoE سوئیچ با مشخصات دستگاه سازگار باشد.
اگر دستگاه از آداپتور استفاده میکند، ولتاژ و جریان خروجی آداپتور را مطابق مشخصات فنی محصول انتخاب کنید.
4. پیدا کردن آدرس IP اسپیکر
- برای انجام تنظیمات نرم افزاری، ابتدا باید آدرس IP اسپیکر را مشخص کنید.
- بسته به مدل دستگاه، IP ممکن است به صورت خودکار از طریق DHCP دریافت شود یا به صورت دستی برای دستگاه تعریف شود.
- در شبکه هایی که DHCP فعال است، میتوان از طریق پنل مدیریتی روتر یا سوئیچ و ابزارهای مدیریت شبکه، IP اختصاص یافته به اسپیکر را پیدا کرد.
- در برخی محصولات نیز روش اختصاصی برای مشاهده یا تغییر IP دستگاه وجود دارد. برای این مرحله باید دستورالعمل مدل مورد استفاده بررسی شود.
5. تنظیم آدرس IP اسپیکر
پس از پیدا کردن IP، وارد پنل مدیریتی دستگاه شوید.
در تنظیمات اسپیکر تحت شبکه معمولا پارامترهایی مانند موارد زیر وجود دارد:
- IP Address
- Subnet Mask
- Gateway
- DNS
- DHCP
در پروژه های حرفه ای، بهتر است نحوه اختصاص IP تجهیزات قبل از نصب مشخص شود تا مدیریت و عیب یابی سیستم در آینده سادهتر باشد.
اگر اسپیکر قرار است در یک سیستم پیجینگ ثابت استفاده شود، استفاده از IP ثابت یا رزرو DHCP میتواند مدیریت تجهیزات را آسانتر کند.
6. ورود به پنل مدیریت اسپیکر
در بسیاری از اسپیکرهای IP، تنظیمات دستگاه از طریق یک رابط تحت وب انجام میشود.
پس از مشخص کردن IP، آدرس دستگاه را در مرورگر وارد کنید و با نام کاربری و رمز عبور مربوط به دستگاه وارد پنل مدیریت شوید.
برای حفظ امنیت شبکه، توصیه میشود رمز عبور پیش فرض دستگاه پس از اولین ورود تغییر داده شود.

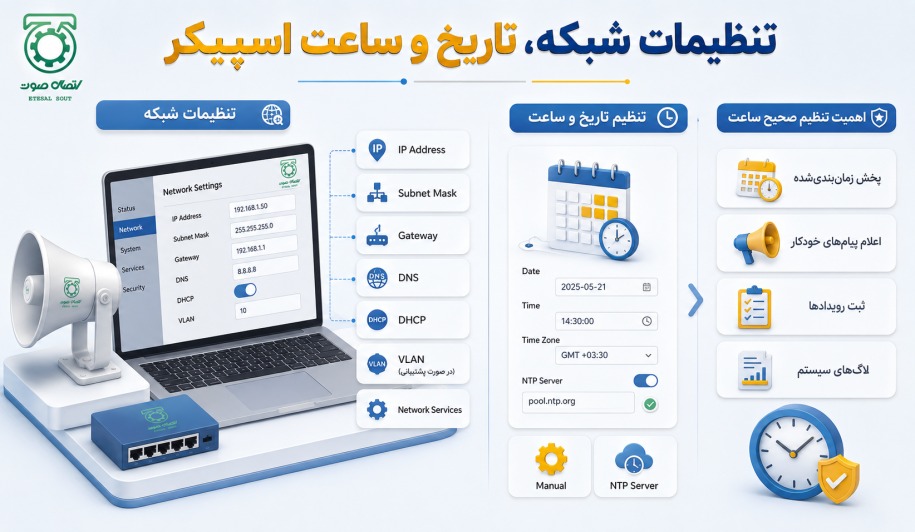

تنظیمات شبکه اسپیکر تحت شبکه
پس از ورود به پنل مدیریت، تنظیمات شبکه را بررسی کنید.
مهمترین موارد شامل:
- آدرس IP
- Subnet Mask
- Gateway
- DNS
- DHCP
- VLAN، در صورت پشتیبانی
- تنظیمات سرویس های شبکه
در پروژههای سازمانی و صنعتی، بهتر است تجهیزات صوتی تحت شبکه در صورت نیاز در VLAN مناسب قرار گیرند تا ترافیک صوتی و سایر تجهیزات شبکه به شکل کنترل شده مدیریت شوند.
همچنین در شبکه های بزرگ، تنظیمات QoS میتواند برای مدیریت اولویت ترافیک صوتی مورد استفاده قرار گیرد.
تنظیم تاریخ و ساعت اسپیکر
تنظیم صحیح تاریخ و ساعت در اسپیکرهای تحت شبکه اهمیت زیادی دارد. به خصوص زمانی که از قابلیت های زمان بندی پخش صوت استفاده میشود.
در صورت پشتیبانی دستگاه، میتوان ساعت را به صورت دستی تنظیم کرد یا از NTP Server برای هماهنگ سازی زمان استفاده کرد.
تنظیم صحیح ساعت برای قابلیت هایی مانند:
- پخش زمان بندی شده
- اعلام پیام های خودکار
- ثبت رویدادها
- لاگ های سیستم
اهمیت دارد.
تنظیم نام و شناسه اسپیکر
در پروژه هایی که تعداد زیادی اسپیکر تحت شبکه نصب شده است، نام گذاری صحیح دستگاهها مدیریت سیستم را سادهتر میکند.
برای مثال میتوان نام دستگاه را بر اساس محل نصب تعیین کرد:
- Speaker-Factory-01
- Speaker-Production-02
- Speaker-Hall-01
- Speaker-Entrance-01
این روش باعث میشود هنگام عیب یابی یا ارسال پیام به یک زون مشخص، شناسایی تجهیزات سریعتر انجام شود.

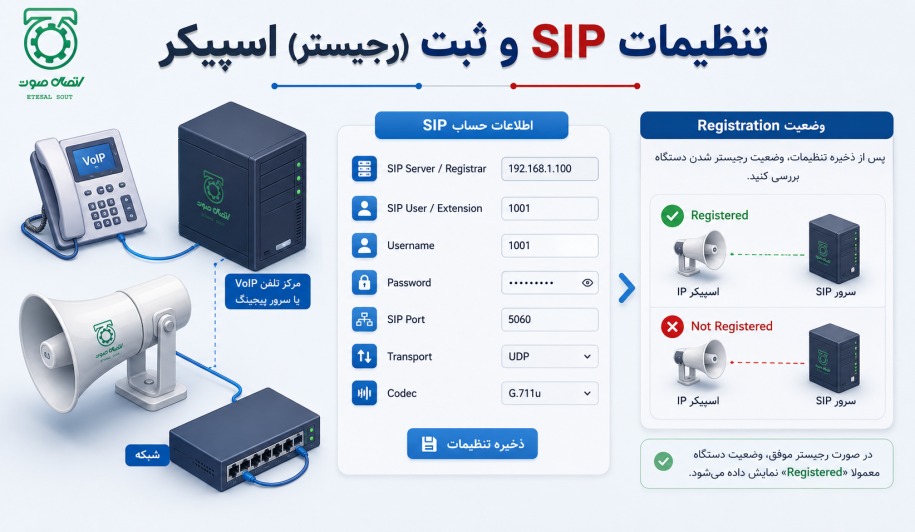

رجیستر کردن اسپیکر تحت شبکه در سرور SIP
اگر اسپیکر از SIP پشتیبانی کند و قرار باشد با مرکز تلفن VoIP یا سرور پیجینگ ارتباط داشته باشد، باید اطلاعات حساب SIP در دستگاه وارد شود.
اطلاعات مورد نیاز بسته به سرور و مدل اسپیکر میتواند شامل موارد زیر باشد:
- SIP Server یا Registrar
- SIP User / Extension
- Username
- Password
- SIP Port
- Transport
- Codec
پس از ذخیره تنظیمات، وضعیت Registration دستگاه را بررسی کنید.
اگر دستگاه با موفقیت رجیستر شده باشد، معمولا وضعیت آن در پنل اسپیکر یا سرور SIP به عنوان Registered نمایش داده میشود.
در سیستم پیجینگ تحت شبکه می توان اسپیکرها را بر اساس ساختار پروژه در گروهها یا زون های مختلف قرار داد تا پیام صوتی برای یک اسپیکر، یک بخش یا چند ناحیه به صورت هم زمان پخش شود.
اتصال اسپیکر تحت شبکه به سیستم پیجینگ
یکی از کاربردهای مهم اسپیکر IP، استفاده از آن در سیستم پیجینگ تحت شبکه است.
در این ساختار، تجهیزات صوتی مانند میکروفون پیجینگ، نرم افزار مدیریت، سرور SIP و اسپیکرهای IP از طریق شبکه با یکدیگر ارتباط برقرار میکنند.
به کمک سیستم مدیریت مرکزی میتوان قابلیت هایی مانند موارد زیر را پیاده سازی کرد:
- پیجینگ یک منطقه
- پیجینگ چند منطقه
- پخش پیام های صوتی
- زمان بندی پخش
- مدیریت کاربران
- کنترل تجهیزات
- مدیریت سطح دسترسی
در پروژه های بزرگ، طراحی صحیح شبکه و زون بندی صوتی پیش از نصب تجهیزات اهمیت زیادی دارد.
تنظیم صدا و تست پخش
پس از تکمیل تنظیمات شبکه و SIP، باید عملکرد صوتی دستگاه آزمایش شود.
برای تست، ابتدا یک پیام صوتی یا تماس SIP به اسپیکر ارسال کنید.
سپس موارد زیر را بررسی کنید:
- آیا اسپیکر تماس یا پیام را دریافت میکند؟
- آیا صدا از بلندگو پخش میشود؟
- میزان صدای خروجی مناسب است؟
- آیا صدا دارای نویز یا قطع و وصل شدن است؟
- آیا تأخیر صوتی غیرعادی وجود دارد؟
- آیا تمام اسپیکرهای مربوط به زون پیام را دریافت میکنند؟
در صورت وجود مشکل، ابتدا اتصال شبکه و وضعیت Registration را بررسی کنید.

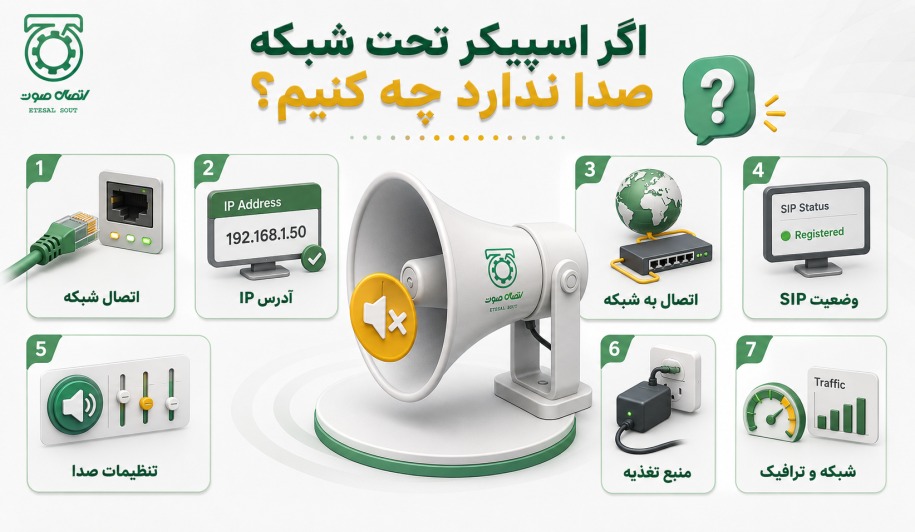

اگر اسپیکر تحت شبکه صدا ندارد چه کنیم؟
اگر اسپیکر روشن است اما صدا پخش نمیشود مراحل زیر را بررسی کنید:
بررسی اول: اتصال شبکه
- کابل شبکه، پورت سوئیچ و چراغ Link را بررسی کنید.
بررسی دوم: آدرس IP
- مطمئن شوید IP دستگاه صحیح است و با شبکه موجود تداخل ندارد.
بررسی سوم: اتصال به شبکه
- از یک کامپیوتر موجود در همان شبکه، ارتباط با IP دستگاه را بررسی کنید.
بررسی چهارم: وضعیت SIP
- اگر دستگاه از SIP استفاده میکند، وضعیت Registration را بررسی کنید.
بررسی پنجم: تنظیمات صدا
- ولوم، Codec و سایر تنظیمات صوتی را بررسی کنید.
بررسی ششم: منبع تغذیه
- در مدل های PoE، توان قابل ارائه سوئیچ و سازگاری استاندارد PoE را بررسی کنید. در مدل های دارای آداپتور نیز ولتاژ و جریان منبع تغذیه باید مطابق مشخصات دستگاه باشد.
بررسی هفتم: شبکه و ترافیک
- در شبکه های بزرگ، مشکلات مربوط به VLAN ،QoS ،Firewall یا محدودیت های شبکه نیز میتواند باعث اختلال در ارتباط صوتی شود.
نکات مهم نصب اسپیکر تحت شبکه
برای داشتن یک سیستم پایدار، نکات زیر را در زمان نصب رعایت کنید:
- قبل از نصب، نقشه شبکه و محل تجهیزات را مشخص کنید.
- کابل کشی شبکه را مطابق استاندارد پروژه انجام دهید.
- نوع کابل شبکه را متناسب با زیرساخت انتخاب کنید.
- توان PoE سوئیچ را با مجموع مصرف تجهیزات تطبیق دهید.
- برای تجهیزات ثابت، برنامه مشخصی برای IP Addressing داشته باشید.
- نامگذاری تجهیزات را استاندارد کنید.
- رمز عبور پیشفرض دستگاهها را تغییر دهید.
- در پروژه های سازمانی، امنیت شبکه و VLAN را در طراحی در نظر بگیرید.
- قبل از تحویل پروژه، عملکرد تمام اسپیکرها را آزمایش کنید.
- تنظیمات نهایی دستگاهها را مستند سازی کنید.

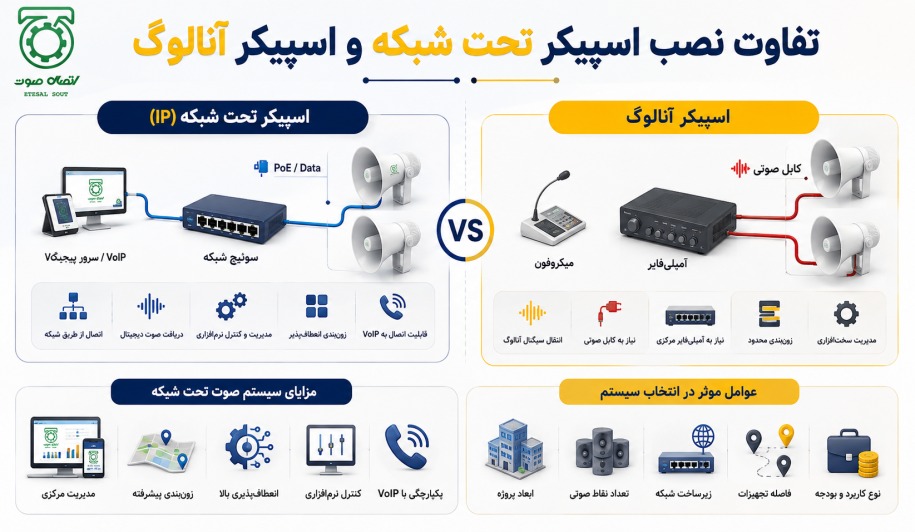

تفاوت نصب اسپیکر تحت شبکه و اسپیکر آنالوگ
تفاوت اصلی در معماری اتصال این دو سیستم است.
در سیستم آنالوگ، سیگنال صوتی معمولا از طریق کابل صوتی از آمپلی فایر به بلندگو منتقل میشود. اما در سیستم IP، اسپیکر به شبکه متصل شده و صوت را به صورت دیجیتال دریافت میکند.
به همین دلیل، در سیستم صوت تحت شبکه مدیریت تجهیزات، زون بندی، کنترل نرم افزاری و اتصال به سامانه های VoIP میتواند سادهتر و انعطاف پذیرتر باشد.
البته انتخاب بین سیستم آنالوگ و تحت شبکه باید بر اساس ابعاد پروژه، تعداد نقاط صوتی، زیرساخت شبکه، فاصله تجهیزات، نوع کاربرد و بودجه انجام شود.
آیا نصب اسپیکر تحت شبکه به سرور نیاز دارد؟
لزومی ندارد. این موضوع به مدل اسپیکر و معماری سیستم بستگی دارد. برخی اسپیکرهای IP میتوانند با SIP Server یا نرم افزار مدیریت پیجینگ کار کنند، در حالی که بعضی تجهیزات قابلیت هایی برای ارتباط مستقیم یا پخش مستقل نیز دارند.
بنابراین هنگام طراحی سیستم پیجینگ باید مشخص شود که هدف پروژه، استفاده از سرور مرکزی، مرکز تلفن VoIP، نرم افزار پیجینگ یا ارتباط مستقیم بین تجهیزات است.
سوالات متداول
1. آیا اسپیکر تحت شبکه به آمپلی فایر جداگانه نیاز دارد؟
- در بسیاری از مدل های IP، آمپلیفایر داخلی وجود دارد و اسپیکر میتواند مستقیما به شبکه متصل شود. اما این موضوع به طراحی و مدل محصول بستگی دارد.
2. آیا میتوان اسپیکر IP را به مرکز تلفن VoIP متصل کرد؟
- اگر اسپیکر از SIP پشتیبانی کند، امکان استفاده از آن در معماریهای مبتنی بر SIP و VoIP وجود دارد.
3. آیا برای نصب اسپیکر تحت شبکه کابل برق جداگانه لازم است؟
- در مدل هایی که از PoE پشتیبانی میکنند، برق و دیتا میتواند از طریق کابل شبکه منتقل شود. اما در مدل هایی که از آداپتور یا منبع تغذیه مستقل استفاده میکنند، روش تغذیه متفاوت خواهد بود.
4. آیا میتوان چند اسپیکر تحت شبکه را هم زمان کنترل کرد؟
- بله. در سیستمهای پیجینگ تحت شبکه میتوان با استفاده از سرور یا نرمافزار مدیریت، تجهیزات را در گروهها و زون های مختلف سازمان دهی و مدیریت کرد.
5. برای نصب اسپیکر تحت شبکه چه کابلی مناسب است؟
- در اغلب زیرساخت های شبکه از کابل های Ethernet مانند Cat5e یا Cat6 استفاده میشود. انتخاب دقیق کابل باید بر اساس طول مسیر، شرایط محیطی و استاندارد پروژه انجام شود.
جمع بندی
نصب اسپیکر تحت شبکه تنها به اتصال یک کابل شبکه محدود نمیشود و برای راه اندازی صحیح آن باید مراحل نصب فیزیکی، اتصال به شبکه، تأمین برق، تنظیم IP، پیکربندی دستگاه و در صورت نیاز تنظیمات SIP به درستی انجام شود.
در پروژه های کوچک، یک اسپیکر IP میتواند به سادگی در شبکه قرار گیرد؛ اما در پروژه های صنعتی، سازمانی و چند زون، طراحی شبکه، انتخاب تجهیزات، زون بندی صوتی و تنظیمات امنیتی اهمیت بیشتری پیدا میکند.
شرکت اتصال صوت با ارائه تجهیزات اسپیکر تحت شبکه، آمپلی فایر IP، نرم افزار پیجینگ و راهکارهای سیستم پیجینگ تحت شبکه، امکان طراحی و اجرای راهکارهای صوتی متناسب با نیاز پروژه های مختلف را فراهم میکند.
توجه: مراحل و نام گزینه های تنظیمات ممکن است بر اساس مدل اسپیکر، نسخه Firmware و معماری سیستم متفاوت باشد. برای تنظیمات اختصاصی هر محصول، مشخصات فنی و دفترچه راهنمای همان مدل را بررسی کنید.
