پیجینگ ضد انفجار چیست؟ با تجهیزات، استانداردهای ATEX و IECEx، کاربردها، نحوه طراحی و عوامل مؤثر بر قیمت سیستم پیجینگ ضد انفجار آشنا شوید.
پیجینگ ضد انفجار (Explosion-Proof Paging) یکی از راهکارهای ارتباطی مورد استفاده در محیط های مستعد انفجار است که برای انتقال پیام، اعلام وضعیت و اطلاع رسانی سریع به کارکنان در صنایع پرخطر به کار میرود. این سیستم میتواند در بخش هایی از صنایع نفت، گاز، پتروشیمی، پالایشگاهها، معادن و صنایع شیمیایی (پیجینگ ضد انفجار نفت و گاز) مورد استفاده قرار گیرد؛ به شرط آنکه تجهیزات بر اساس طبقه بندی ناحیه خطر و الزامات فنی پروژه انتخاب و نصب شوند.
تجهیزات پیجینگ ضد انفجار با هدف استفاده ایمن در محیط های دارای گازها، بخارات یا گردوغبار قابل اشتعال طراحی میشوند. تجهیزات سیستم پیجینگ ممکن است شامل اسپیکر ضد انفجار، بلندگوی شیپوری ضد انفجار، اینترکام ضد انفجار، تلفن صنعتی ضد انفجار و تجهیزات مرکزی و کنترلی متناسب با پروژه باشند.
نکته مهم این است که تجهیزات ضد انفجار به خودی خود از وقوع انفجار جلوگیری نمیکنند. بلکه باید به گونهای انتخاب و نصب شوند که در شرایط تعریف شده محیطی، خطر ایجاد منبع اشتعال توسط تجهیز را کاهش دهند و الزامات حفاظت در برابر انفجار را رعایت کنند.

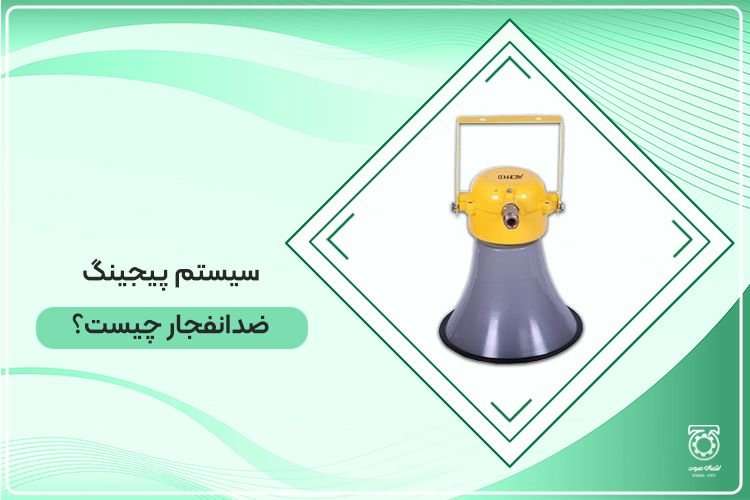

پیجینگ ضد انفجار چیست؟
پیجینگ ضد انفجار یک سیستم ارتباطی ضد انفجار برای پخش و انتقال پیام های صوتی در محیط هایی است که احتمال وجود گاز، بخار یا گردوغبار قابل اشتعال وجود دارد.
هدف اصلی این سیستم، فراهم کردن امکان اطلاع رسانی سریع و قابل تشخیص در بخش های مختلف یک مجموعه صنعتی است. برای مثال، میتوان از آن برای اعلام پیام های عملیاتی، اطلاع رسانی شرایط اضطراری، اعلام دستور العملهای ایمنی یا ارسال پیام به یک زون مشخص استفاده کرد.
در پروژه های بزرگ، سیستم صوتی ضد انفجار پیجینگ میتواند به صورت ناحیهای طراحی شود تا پیام مورد نظر تنها در بخش مشخصی از مجموعه پخش شود.
پیجینگ ضد انفجار چگونه کار میکند؟
ساختار سیستم پیجینگ به نوع پروژه و معماری انتخاب شده بستگی دارد، اما به طور کلی پیام صوتی از یک نقطه ورودی مانند میکروفون پیجینگ یا سیستم مدیریت صوت دریافت شده و پس از پردازش و تقویت، به تجهیزات خروجی مانند بلندگوهای مناسب محیط خطرناک منتقل میشود.
در سیستم های تحت شبکه، انتقال و مدیریت صوت میتواند بر بستر شبکه انجام شود. در چنین پروژه هایی، تجهیزات شبکه، پروتکل های ارتباطی، نحوه زون بندی و تجهیزات صوتی باید متناسب با نیاز پروژه طراحی شوند.
در محیط های مستعد انفجار، مهمترین موضوع این است که تجهیزات نصب شده در ناحیه خطر دارای حفاظت و تأییدیه مناسب برای همان شرایط باشند.
کاربردهای سیستم پیجینگ ضد انفجار صنعتی
سیستم پیجینگ ضد انفجار در محیط هایی استفاده میشود که علاوه بر نیاز به ارتباط صوتی، الزامات ایمنی و حفاظت در برابر انفجار نیز اهمیت دارند.
مهمترین کاربردها عبارتاند از:
- اطلاع رسانی در کارخانهها و واحدهای صنعتی
- اعلام پیام های عملیاتی در پالایشگاهها
- اطلاع رسانی در صنایع نفت، گاز و پتروشیمی
- اعلام هشدار در محیط های دارای گاز یا بخارات قابل اشتعال
- ارتباط و اطلاع رسانی در برخی بخش های معادن
- استفاده در صنایع شیمیایی و دارویی
- ارتباط صوتی در برخی تأسیسات دریایی و فرا ساحلی
- پخش پیام در سایت های صنعتی با مناطق طبقه بندی شده
نوع تجهیزات و سطح حفاظت مورد نیاز باید بر اساس شرایط واقعی هر پروژه تعیین شود.

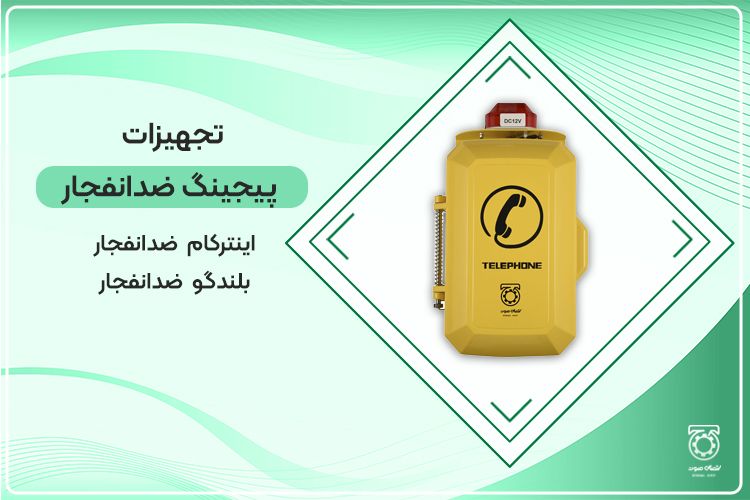

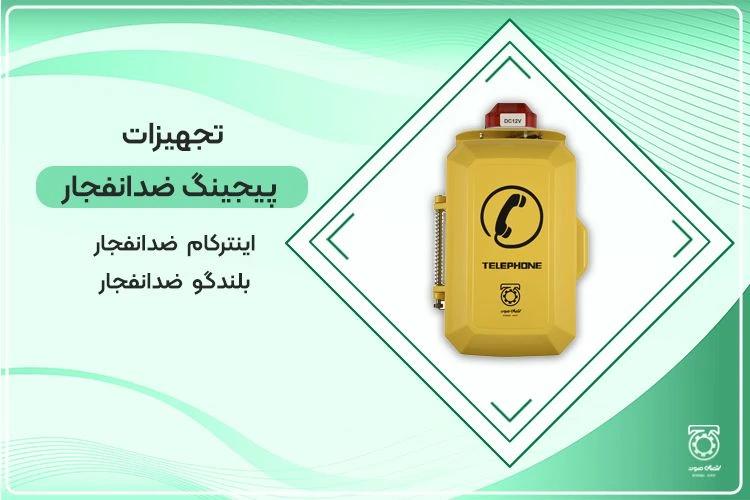

تجهیزات سیستم پیجینگ ضد انفجار
یک سیستم پیجینگ ضد انفجار میتواند از تجهیزات مختلفی تشکیل شود. انتخاب این تجهیزات به معماری سیستم، نوع محیط، تعداد زونها و الزامات پروژه بستگی دارد.
بلندگو ضد انفجار
- بلندگو ضد انفجار برای پخش پیام صوتی در محیط های مستعد انفجار طراحی میشود. این تجهیزات باید دارای مشخصات حفاظتی متناسب با ناحیه نصب باشند.
- در زمان انتخاب بلندگو باید علاوه بر حفاظت در برابر انفجار، مواردی مانند توان خروجی، سطح فشار صوت، محدوده فرکانسی، شرایط محیطی، مقاومت در برابر آب و گردوغبار و نحوه نصب نیز بررسی شود.
بلندگوی شیپوری ضد انفجار
- بلندگوهای شیپوری برای محیط های صنعتی و فضاهای وسیع کاربرد زیادی دارند، زیرا میتوانند صدای پیام را در فاصله بیشتری منتشر کنند.
- مدل های ضد انفجار این بلندگوها برای استفاده در محیط هایی که الزامات حفاظت در برابر انفجار دارند طراحی میشوند. توان خروجی، زاویه پوشش و سطح فشار صوت از جمله مواردی هستند که هنگام انتخاب باید مورد توجه قرار گیرند.
اینترکام ضد انفجار
- اینترکام با پیجینگ یکسان نیست، اما اینترکام ضد انفجار میتواند به عنوان بخشی از یک راهکار ارتباطی صنعتی مورد استفاده قرار گیرد.
- وظیفه اصلی اینترکام، ایجاد ارتباط دو طرفه بین نقاط مختلف است. در پروژه هایی که علاوه بر پخش پیام عمومی به ارتباط مستقیم بین اپراتورها، اتاق کنترل و نقاط عملیاتی نیاز است، میتوان از اینترکام مناسب محیط خطرناک استفاده کرد.
تلفن صنعتی ضد انفجار
- تلفن صنعتی ضد انفجار برای برقراری ارتباط در محیط های پرخطر طراحی میشود. این تجهیزات معمولا دارای ساختار مقاوم و حفاظت متناسب با شرایط محیطی هستند.
- نوع تلفن، روش اتصال، سطح حفاظت و مشخصات الکتریکی آن باید با زیرساخت ارتباطی و طبقه بندی محیط پروژه مطابقت داشته باشد.
آمپلی فایر و تجهیزات مرکزی
- در سیستم پیجینگ، آمپلی فایر وظیفه تقویت سیگنال صوتی و تأمین توان مورد نیاز بلندگوها را بر عهده دارد. تجهیزات مرکزی نیز میتوانند وظایفی مانند مدیریت زونها، کنترل پیامها، ارتباط با شبکه و یکپارچه سازی با سایر سیستمها را انجام دهند.
- در یک پروژه ضد انفجار، محل نصب هر تجهیز اهمیت دارد. بنابراین همه تجهیزات سیستم الزاما به یک شکل ضد انفجار نیستند و باید بر اساس محل نصب و الزامات پروژه انتخاب شوند.
استانداردهای پیجینگ ضد انفجار
یکی از مهم ترین موضوعات در انتخاب تجهیزات پیجینگ ضد انفجار، توجه به استانداردها و گواهی های مربوط به حفاظت در برابر انفجار است.
تجهیز مناسب باید بر اساس نوع ماده قابل اشتعال، ناحیه خطر، گروه تجهیز، کلاس دمایی و نوع حفاظت انتخاب شود.
ATEX چیست؟
- ATEX چارچوب مقرراتی اروپا برای تجهیزات و سیستم های حفاظتی مورد استفاده در محیط های مستعد انفجار است. در پروژه هایی که استفاده از تجهیزات دارای تأییدیه ATEX الزامی است، مشخصات گواهی تجهیز باید با شرایط محل نصب مطابقت داشته باشد.
IECEx چیست؟
- IECEx یک نظام بین المللی برای ارزیابی انطباق تجهیزات مورد استفاده در محیط های مستعد انفجار است. وجود گواهی مناسب میتواند یکی از معیارهای مهم در انتخاب تجهیزات Ex برای پروژه های صنعتی باشد.
Zone 1 و Zone 2 چیست؟
- در طبقه بندی محیط های دارای خطر انفجار، Zone 1 و Zone 2 به نواحی با احتمال متفاوت حضور گاز یا بخار قابل اشتعال اشاره دارند.
- بنابراین، صرفا دانستن اینکه یک پروژه در Zone 1 یا Zone 2 قرار دارد برای انتخاب تجهیز کافی نیست و باید مشخصات کامل محیط و گواهی تجهیز نیز بررسی شود.
IP Rating چه نقشی دارد؟
درجه حفاظت IP میزان مقاومت محفظه تجهیز در برابر ورود جامدات و آب را مشخص میکند. در محیط های صنعتی، انتخاب IP مناسب میتواند در افزایش دوام تجهیزات در برابر گردوغبار و رطوبت مؤثر باشد.
البته IP Rating با استاندارد ضد انفجار یکسان نیست و نباید این دو مفهوم با یکدیگر اشتباه گرفته شوند.

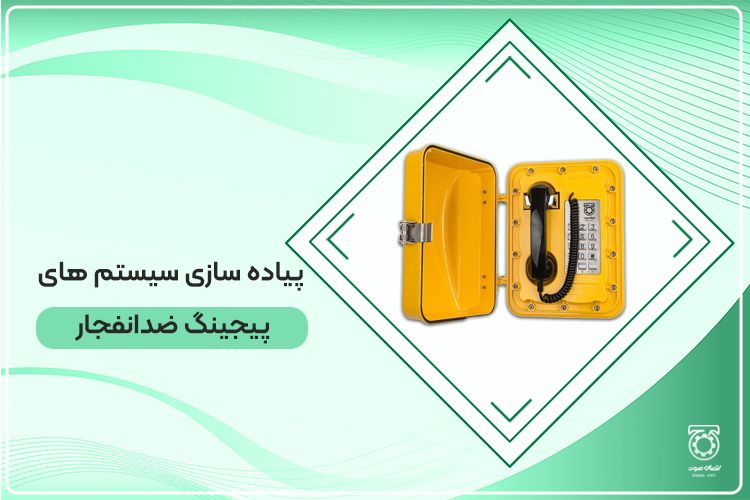

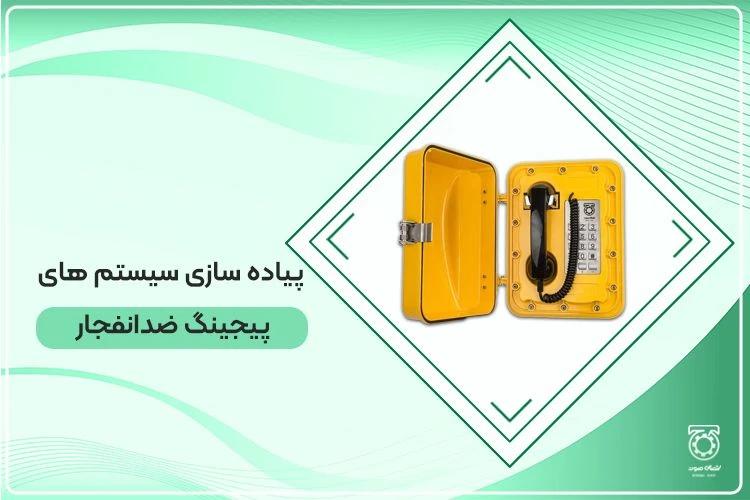

طراحی و پیاده سازی سیستم پیجینگ ضد انفجار
طراحی سیستم پیجینگ ضد انفجار باید پیش از انتخاب تجهیزات انجام شود. در پروژه های صنعتی، استفاده از یک محصول مناسب بدون طراحی صحیح نمیتواند عملکرد مطلوب کل سیستم را تضمین کند.
مراحل اصلی طراحی عبارتاند از:
1. بررسی شرایط محیط
- ابتدا باید نوع محیط، ناحیه خطر، وجود گاز یا گردوغبار قابل اشتعال، دما، رطوبت، سطح نویز و سایر شرایط محیطی مشخص شود.
2. تعیین نیازهای ارتباطی
- تعداد کاربران، تعداد نقاط پیجینگ، تعداد زونها، نوع پیامها و سناریوهای اطلاع رسانی باید مشخص شود.
3. انتخاب تجهیزات
- پس از مشخص شدن نیاز پروژه، تجهیزات مناسب شامل بلندگو، میکروفون، آمپلی فایر، سیستم اینترکام، تلفن صنعتی و تجهیزات مرکزی انتخاب میشوند.
- تجهیزات نصب شده در مناطق خطر باید دارای حفاظت مناسب و گواهی معتبر متناسب با شرایط پروژه باشند.
4. طراحی پوشش صوتی
- تعداد و محل نصب بلندگوها باید بر اساس ابعاد محیط، سطح نویز و سطح فشار صوت مورد نیاز تعیین شود تا پیام در نقاط مورد نظر به وضوح شنیده شود.
5. طراحی زیرساخت و کابل کشی
- مسیر کابلها، تجهیزات شبکه، منابع تغذیه، تابلوها و سایر اجزای زیرساخت باید مطابق الزامات فنی و استانداردهای پروژه طراحی و اجرا شوند.
6. تست و راه اندازی
- پس از نصب، عملکرد سیستم، کیفیت صوت، زون بندی، سناریوهای اطلاع رسانی و عملکرد تجهیزات باید تست و مستندسازی شود.
چرا سیستم پیجینگ ضد انفجار در صنایع نفت، گاز و پتروشیمی اهمیت دارد؟
در صنایع نفت، گاز و پتروشیمی، سرعت انتقال اطلاعات در شرایط عادی و اضطراری اهمیت زیادی دارد. وجود مناطق دارای گازها و بخارات قابل اشتعال نیز باعث میشود انتخاب تجهیزات ارتباطی با دقت بیشتری انجام شود.
سیستم پیجینگ ضد انفجار میتواند امکان پخش پیام در مناطق مختلف مجموعه را فراهم کند و در صورت طراحی مناسب، در سناریوهای اضطراری نیز برای انتقال سریع پیام های هشدار و دستور العملها مورد استفاده قرار گیرد.
مزایای سیستم پیجینگ ضد انفجار
- امکان اطلاع رسانی سریع در محیط های صنعتی پرخطر
- امکان زون بندی و ارسال پیام به بخش های مشخص
- استفاده از تجهیزات متناسب با مناطق مستعد انفجار
- امکان یکپارچه سازی با برخی سیستم های ارتباطی و ایمنی
- پوشش صوتی مناسب برای محیط های صنعتی
- افزایش سرعت انتقال اطلاعات در شرایط اضطراری
- امکان طراحی سیستم متناسب با ساختار و نیاز پروژه
چگونه تجهیزات پیجینگ ضد انفجار انتخاب کنیم؟
انتخاب تجهیزات باید بر اساس شرایط واقعی پروژه انجام شود و نمیتوان یک مدل مشخص را برای تمام محیط های صنعتی مناسب دانست.
قبل از خرید پیجینگ ضد انفجار موارد زیر را بررسی کنید:
- ناحیه خطر محل نصب
- نوع گاز، بخار یا گردوغبار قابل اشتعال
- گواهی و سطح حفاظت تجهیز
- استانداردهای مورد نیاز پروژه
- درجه حفاظت IP
- توان و سطح فشار صوت
- تعداد زونها
- تعداد نقاط پیجینگ
- نوع شبکه یا زیرساخت ارتباطی
- شرایط دما، رطوبت و خوردگی
- نیاز به ارتباط دوطرفه
- امکان تأمین قطعات و خدمات فنی
- قابلیت توسعه سیستم در آینده
در پروژه های حساس، انتخاب تجهیزات باید با بررسی مستندات فنی و گواهی های مربوط به محصول انجام شود.

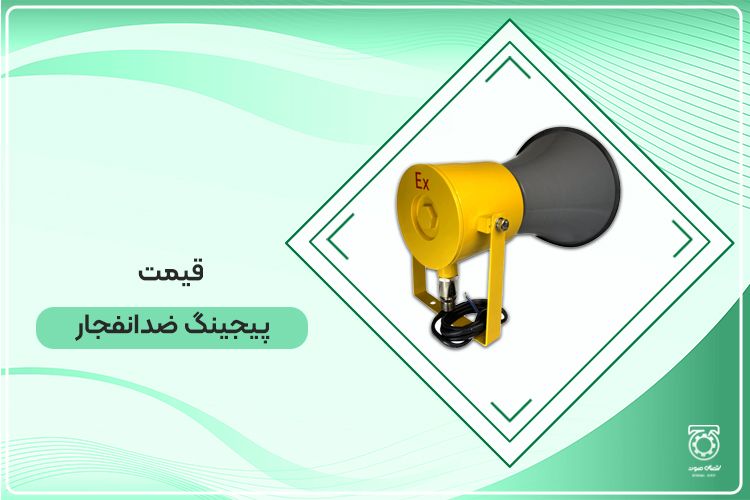

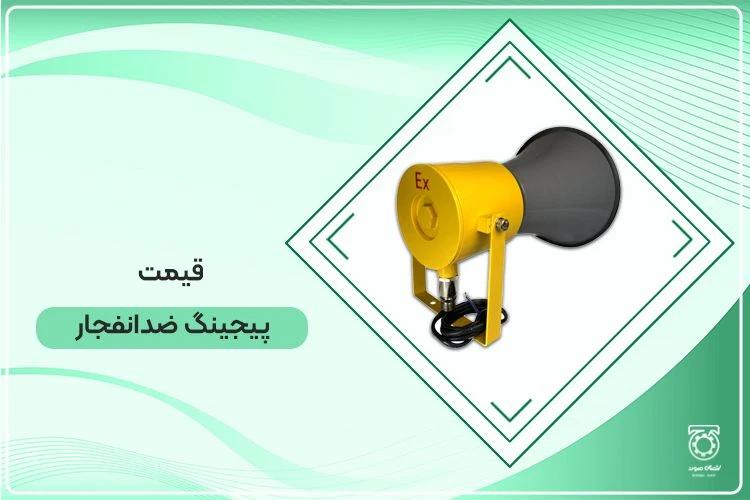

قیمت پیجینگ ضد انفجار
قیمت سیستم پیجینگ ضد انفجار به نوع پروژه و تجهیزات مورد نیاز بستگی دارد و نمیتوان یک قیمت ثابت برای تمام پروژهها تعیین کرد.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- نوع و تعداد بلندگوهای ضد انفجار
- تعداد زونهای صوتی
- تعداد اینترکامها و تلفن های صنعتی
- نوع و توان آمپلی فایر ضد انفجار
- نوع تجهیزات مرکزی
- سطح حفاظت و گواهی های مورد نیاز
- درجه حفاظت IP
- تجهیزات شبکه و زیرساخت ارتباطی
- کابل و تجهیزات جانبی
- طراحی و مهندسی سیستم
- نصب و راه اندازی
- تست و تحویل پروژه
بنابراین برای برآورد دقیق هزینه، ابتدا باید مشخصات محیط و نیازهای ارتباطی پروژه بررسی شود.
پیجینگ ضد انفجار اتصال صوت
اتصال صوت در زمینه طراحی، تولید و ارائه راهکارهای سیستم های صوتی و پیجینگ فعالیت میکند و برای پروژه های صنعتی، راهکارهای متناسب با نیازهای ارتباطی و محیطی ارائه میدهد.
در سایت اتصال صوت تجهیزات مرتبط با پیجینگ، اینترکام، بلندگو و تجهیزات صوتی صنعتی ارائه شده و برخی محصولات نیز برای استفاده در محیط های خاص طراحی شدهاند. در صفحه فعلی سایت نیز محصولاتی مانند بلندگو ضد انفجار 25 وات Ex با گواهینامه ATEX در فهرست محصولات مرتبط نمایش داده شده است.
برای انتخاب سیستم مناسب، بهتر است مشخصات پروژه شامل نوع محیط، ناحیه خطر، تعداد زونها، تعداد نقاط صوتی و نیازهای ارتباطی در اختیار کارشناسان فنی قرار گیرد تا معماری و تجهیزات مناسب پیشنهاد شود.
جمع بندی
پیجینگ ضد انفجار راهکاری برای برقراری ارتباط و اطلاع رسانی صوتی در محیط های مستعد انفجار است. این سیستم میتواند در صنایعی مانند نفت، گاز، پتروشیمی، پالایشگاهها، معادن و صنایع شیمیایی مورد استفاده قرار گیرد.
مهمترین نکته در این پروژهها، انتخاب تجهیزات صرفاً بر اساس قیمت یا ظاهر محصول نیست؛ بلکه باید طبقهبندی ناحیه خطر، استاندارد و گواهی تجهیز، شرایط محیطی، کیفیت صوت، سطح فشار صوت، قابلیت توسعه و الزامات نصب بهصورت همزمان بررسی شوند.
همچنین باید توجه داشت که «ضد انفجار» بودن یک تجهیز به معنای جلوگیری از وقوع انفجار نیست؛ بلکه تجهیز باید متناسب با شرایط تعریف شده محیط، الزامات حفاظت در برابر انفجار را رعایت کند.
اگر برای یک پروژه صنعتی به سیستم پیجینگ ضد انفجار نیاز دارید، ارائه اطلاعاتی مانند نوع صنعت، ناحیه خطر، مساحت محیط، تعداد زونها و تعداد نقاط صوتی میتواند به انتخاب دقیقتر تجهیزات و برآورد هزینه کمک کند.
سوالات متداول
1. پیجینگ ضد انفجار چیست؟
- پیجینگ ضد انفجار یک سیستم ارتباطی برای انتقال و پخش پیام صوتی در محیط های مستعد انفجار است که تجهیزات آن باید متناسب با طبقه بندی و شرایط محیط انتخاب شوند.
2. پیجینگ ضد انفجار در چه صنایعی استفاده میشود؟
- این سیستم در صنایعی مانند نفت، گاز، پتروشیمی، پالایشگاهها، صنایع شیمیایی، معادن و برخی محیط های صنعتی دارای خطر انفجار کاربرد دارد.
3. آیا همه تجهیزات پیجینگ باید ضد انفجار باشند؟
- خیر. انتخاب تجهیزات به محل نصب و طبقهبندی ناحیه خطر بستگی دارد. تجهیزات نصبشده در مناطق خطرناک باید دارای حفاظت و تأییدیه مناسب همان محیط باشند.
4. تفاوت پیجینگ ضد انفجار و اینترکام ضد انفجار چیست؟
- پیجینگ عمدتا برای پخش پیام به یک یا چند ناحیه استفاده میشود، در حالی که اینترکام برای ارتباط دوطرفه بین نقاط مختلف کاربرد دارد. این دو سیستم میتوانند در یک راهکار ارتباطی صنعتی با یکدیگر یکپارچه شوند.
5. ATEX و IECEx چه تفاوتی دارند؟
- هر دو به حوزه تجهیزات مورد استفاده در محیط های مستعد انفجار مربوط هستند، اما چارچوب و نظام ارزیابی انطباق آنها متفاوت است. هنگام انتخاب تجهیز باید گواهی و مشخصات آن با الزامات پروژه تطبیق داده شود.
6. قیمت پیجینگ ضد انفجار چقدر است؟
- قیمت به تعداد و نوع تجهیزات، سطح حفاظت، تعداد زونها، شرایط محیطی، زیرساخت ارتباطی، طراحی، نصب و سایر الزامات پروژه بستگی دارد و برای اعلام قیمت دقیق باید مشخصات پروژه بررسی شود.
