سیستم پیجینگ کارخانه و پیجینگ صنعتی تحت شبکه برای اطلاع رسانی، هشدار صوتی و ارتباط بخش های مختلف. طراحی، تولید تجهیزات، نصب سیستم پیجینگ کارخانه و اجرای پروژه توسط اتصال صوت.
سیستم پیجینگ کارخانه یکی از مهم ترین راهکارهای ارتباط صوتی در محیط های صنعتی و تولیدی است که برای اطلاع رسانی سریع، فراخوان کارکنان، اعلام هشدار و هماهنگی میان بخش های مختلف کارخانه استفاده میشود. در محیط هایی مانند سالن تولید، سوله، انبار، محوطه بارگیری و فضاهای صنعتی، وجود نویز بالا و وسعت زیاد باعث میشود ارتباط صوتی معمولی پاسخ گوی نیاز مجموعه نباشد.
یک سیستم پیجینگ صنعتی استاندارد باید بتواند پیام های صوتی را با وضوح مناسب و در کوتاه ترین زمان به بخش موردنظر منتقل کند. در سیستم های تحت شبکه (IP Paging) نیز امکان زون بندی، مدیریت متمرکز، اتصال به شبکه، کنترل تجهیزات و یکپارچه سازی با برخی سامانه های ارتباطی و امنیتی فراهم میشود.
در این مقاله با سیستم هشدار صوتی کارخانه تجهیزات مورد نیاز، نحوه طراحی و اجرا، تفاوت راهکارهای IP و آنالوگ، عوامل مؤثر بر قیمت و نکات مهم انتخاب این سیستم آشنا میشویم.
سیستم پیجینگ کارخانه چیست و چه کاربردی دارد؟
سیستم صوتی کارخانه یک سامانه ارتباط صوتی است که به مدیران، اپراتورها و کارکنان اجازه میدهد پیام های صوتی را به صورت عمومی یا در یک منطقه مشخص از کارخانه پخش کنند.
این پیامها میتوانند شامل اطلاعیه های روزمره، فراخوان کارکنان، اعلام تغییر شیفت، هماهنگی میان واحدها، پیامهای مدیریتی یا هشدارهای اضطراری باشند.
در کارخانه های بزرگ، معمولا بخش های مختلف مانند خطوط تولید، انبار، واحد اداری، تعمیرات، تاسیسات، محوطه بارگیری و فضای باز نیازهای صوتی متفاوتی دارند. به همین دلیل سیستم پیجینگ باید به صورت متناسب با ساختار کارخانه طراحی شود.
در راهکارهای تحت شبکه، تجهیزات سیستم صوتی از طریق شبکه IP با یکدیگر ارتباط برقرار میکنند و میتوان پیام را به تمام کارخانه یا تنها یک زون مشخص ارسال کرد.

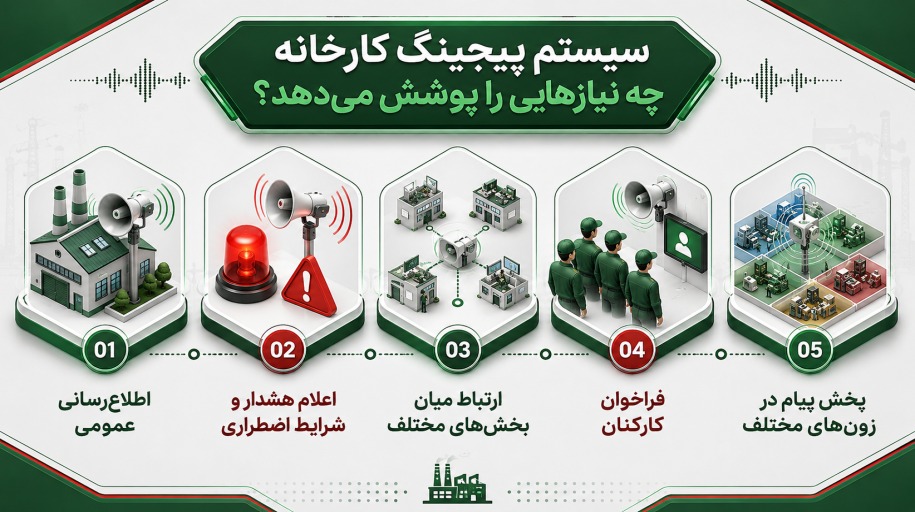

سیستم پیجینگ کارخانه چه نیازهایی را پوشش میدهد؟
سیستم پیجینگ صنعتی صرفا برای پخش صدا طراحی نشده است، بلکه میتواند بخشی از زیرساخت ارتباطی و ایمنی کارخانه باشد.
اطلاع رسانی عمومی
- مدیریت کارخانه میتواند اطلاعیه های مربوط به تغییر برنامه کاری، شروع و پایان شیفت، جلسات، توقف خط تولید یا سایر پیام های عمومی را از طریق سیستم صوتی منتشر کند.
اعلام هشدار و شرایط اضطراری
- در شرایطی مانند بروز حادثه، آتش سوزی یا سایر موقعیت های اضطراری، سیستم پیجینگ میتواند پیام های هشدار تعریف شده را در زون های مشخص پخش کند.
- در پروژه های حرفه ای، امکان یکپارچه سازی سیستم پیجینگ با سامانه های دیگر مانند سیستم اعلام حریق، تجهیزات امنیتی یا ورودی های کنترلی نیز بسته به معماری پروژه وجود دارد.
ارتباط میان بخش های مختلف
- سیستم پیجینگ و اینترکام صنعتی میتواند ارتباط سریع میان اتاق کنترل، سالن تولید، انبار، نگهبانی، تعمیرات و سایر بخشهای کارخانه را سادهتر کند.
فراخوان کارکنان
- در محیط های بزرگ صنعتی، فراخوان یک فرد یا گروه از کارکنان از طریق پیام صوتی بسیار سریعتر از روش های سنتی انجام میشود.
پخش پیام در زون های مختلف
- با زون بندی صحیح میتوان پیام را فقط در بخش موردنظر پخش کرد. برای مثال، پیام مربوط به خط تولید A فقط در همان خط و پیام مربوط به انبار فقط در زون انبار پخش شود.

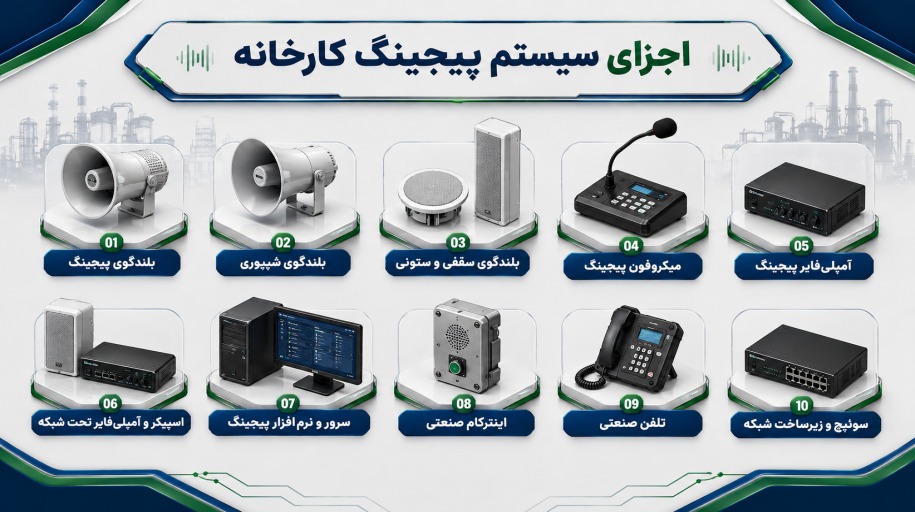

اجزای سیستم پیجینگ کارخانه
تجهیزات مورد استفاده در سیستم پیجینگ کارخانه با توجه به نوع پروژه، ابعاد مجموعه، میزان نویز، تعداد زونها و زیرساخت ارتباطی انتخاب میشوند. مهمترین تجهیزات عبارتاند از:
بلندگوی پیجینگ
- بلندگو پیجینگ کارخانه وظیفه انتشار پیام صوتی در محیط را بر عهده دارد. انتخاب بلندگو باید بر اساس نوع فضا، ارتفاع نصب، میزان نویز محیط، وسعت منطقه و سطح صدای مورد نیاز انجام شود.
بلندگوی شیپوری
- بلندگو شیپوری تحت شبکه برای محیط های صنعتی، سالن های تولید، محوطه های باز و فضاهای پرنویز کاربرد زیادی دارد. این بلندگوها به دلیل طراحی مناسب برای پخش صدا در محیط های وسیع و پر سر و صدا، یکی از گزینه های رایج در سیستم پیجینگ کارخانه هستند.

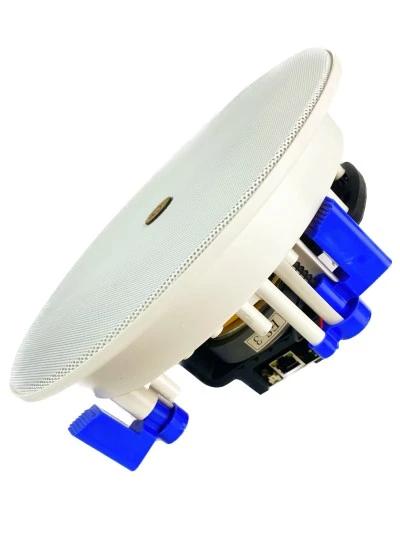

بلندگوی سقفی و ستونی
- در بخش های اداری، اتاقها و فضاهایی که سطح نویز پایینتری دارند میتوان از بلندگو سقفی یا ستونی استفاده کرد.
- انتخاب نوع بلندگو نباید صرفا بر اساس توان وات انجام شود؛ جانمایی، الگوی پوشش، ارتفاع نصب، نویز محیط و هدف پروژه نیز اهمیت زیادی دارند.
میکروفون پیجینگ
- میکروفون پیجینگ یکی از تجهیزات اصلی برای ارسال پیام زنده است. بسته به پروژه میتوان از میکروفون های رومیزی، کیپدی یا مدل های دارای کلیدهای انتخاب زون استفاده کرد.
- در سیستم های پیشرفتهتر، اپراتور میتواند زون موردنظر را انتخاب کرده و پیام را فقط برای همان بخش ارسال کند.

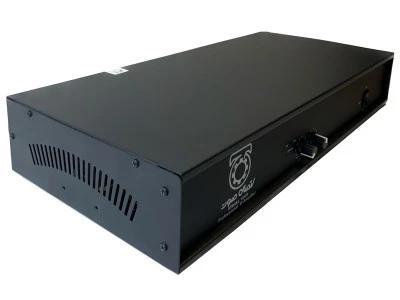

آمپلی فایر پیجینگ
- در سیستم های آنالوگ، آمپلی فایر وظیفه تقویت سیگنال صوتی و انتقال آن به بلندگوها را بر عهده دارد.
- در برخی راهکارهای ترکیبی نیز میتوان از آمپلی فایر تحت شبکه برای اتصال بلندگوهای آنالوگ به زیرساخت IP استفاده کرد.
اسپیکر و آمپلیفایر تحت شبکه
- در سیستم پیجینگ IP، تجهیزات صوتی میتوانند مستقیما به شبکه متصل شوند. بسیاری از اسپیکر تحت شبکه دارای آمپلی فایر داخلی هستند و میتوانند از طریق شبکه مدیریت شوند.
- این معماری برای پروژه هایی که نیاز به زون بندی گسترده، توسعه پذیری و مدیریت متمرکز دارند، گزینه مناسبی است.

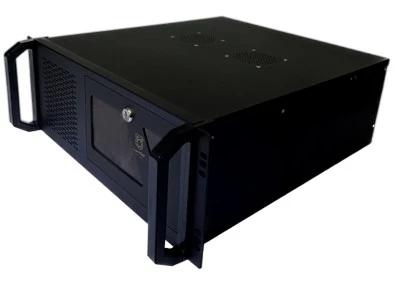

سرور و نرمافزار پیجینگ
- سرور پیجینگ و نرم افزار مدیریت، مرکز کنترل سیستم محسوب میشوند. بسته به امکانات سیستم، میتوان تجهیزات را مدیریت، زونها را تعریف و پیام های صوتی از پیش ضبط شده را اجرا کرد.
اینترکام صنعتی
- اینترکام صنعتی برای برقراری ارتباط دوطرفه میان بخش های مختلف کارخانه کاربرد دارد. این تجهیزات باید با توجه به شرایط محیطی مانند گردوغبار، رطوبت، ضربه، نویز و دمای محیط انتخاب شوند.

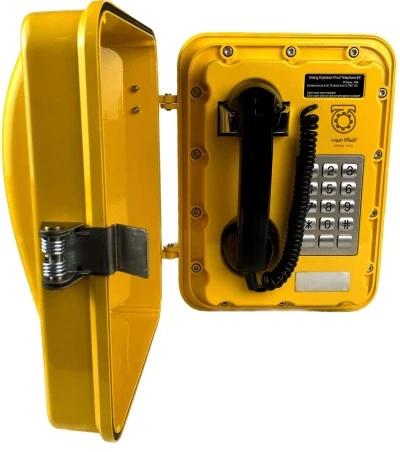

تلفن صنعتی
- تلفن صنعتی میتواند در بخش های تولید، محوطه کارخانه، اتاق های کنترل و نقاطی که استفاده از تلفن های معمولی مناسب نیست، مورد استفاده قرار گیرد.
- در سیستم های IP، امکان تعریف تلفن صنعتی تحت شبکه به عنوان یکی از نقاط ارتباطی سیستم و استفاده از آن برای ارتباط یا پیج کردن زون های مشخص وجود دارد.
سوئیچ و زیرساخت شبکه
- در سیستم های پیجینگ تحت شبکه، سوئیچها، کابل شبکه و سایر تجهیزات زیرساختی نقش مهمی در پایداری سیستم دارند.
- در پروژه هایی که تجهیزات از PoE پشتیبانی میکنند، امکان انتقال برق و داده از طریق بستر شبکه نیز وجود دارد؛ البته انتخاب تجهیزات شبکه باید بر اساس توان مصرفی، تعداد تجهیزات و معماری پروژه انجام شود.

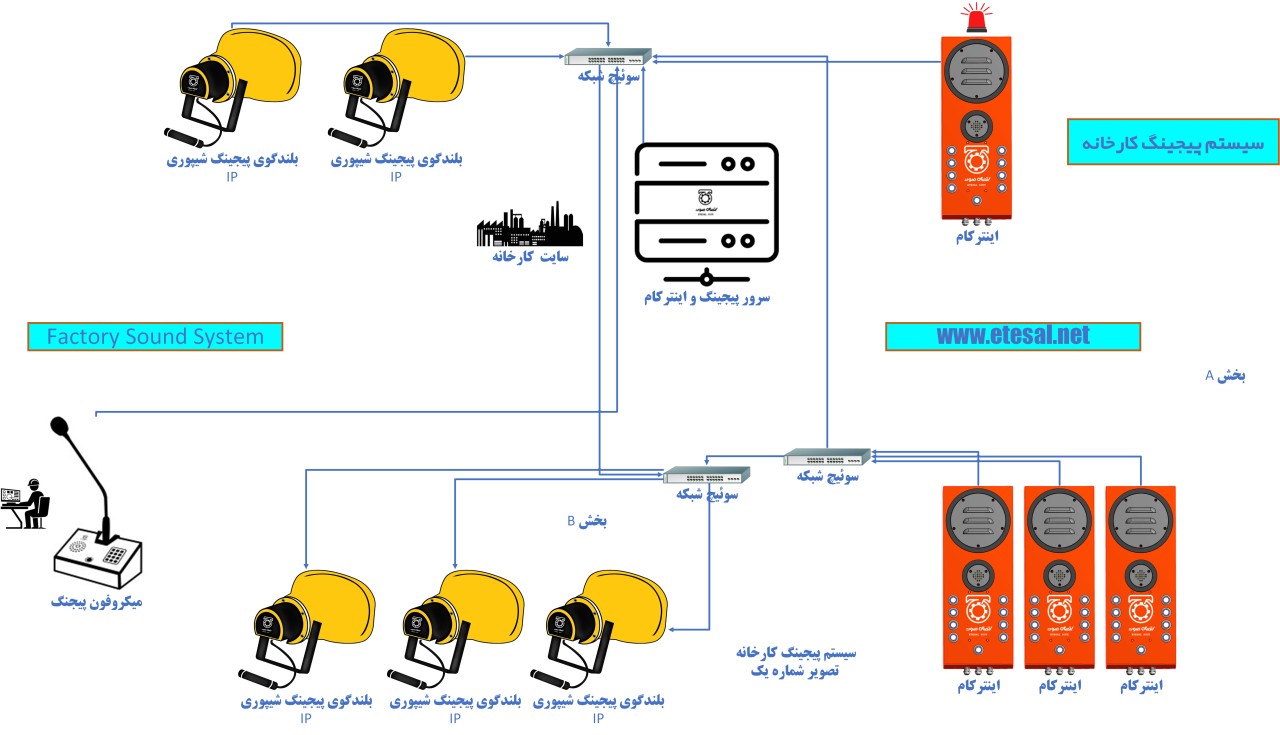

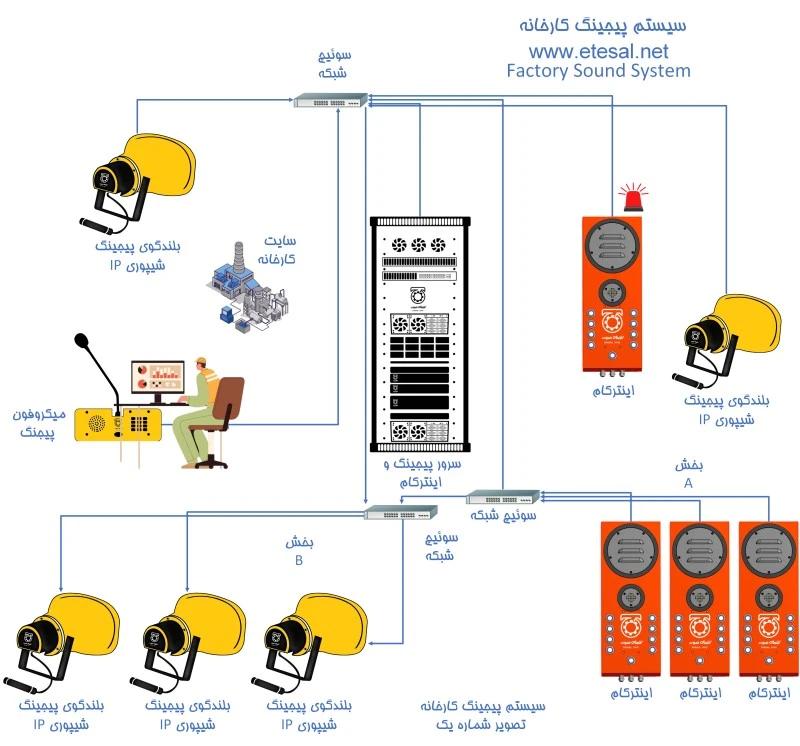

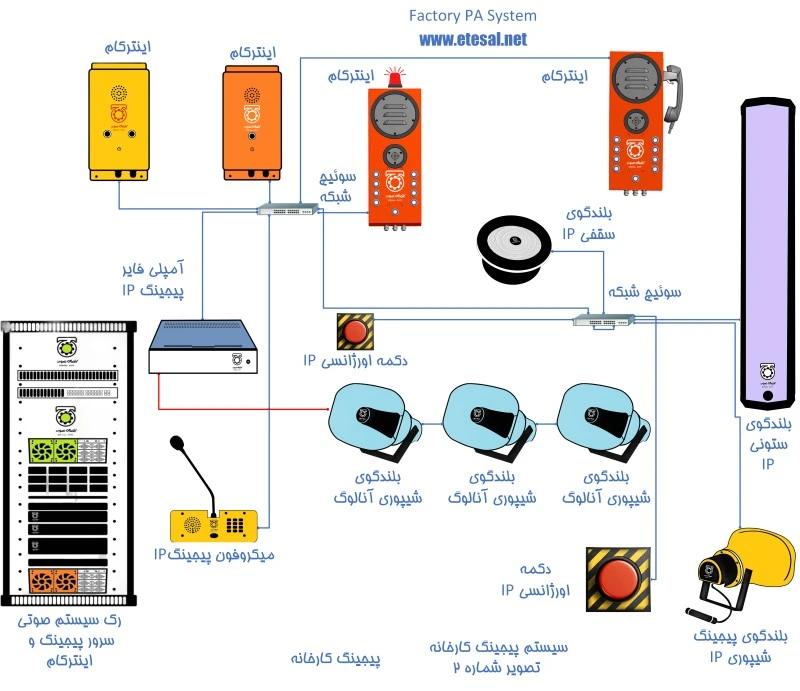

سیستم پیجینگ تحت شبکه IP برای کارخانه
سیستم پیجینگ تحت شبکه یا IP Paging از شبکه کامپیوتری برای انتقال و مدیریت صوت استفاده میکند. در این معماری، تجهیزات صوتی مانند اسپیکرهای تحت شبکه، میکروفون، اینترکام و آمپلی فایر میتوانند به شبکه متصل شوند.
یکی از مهمترین مزایای پیجینگ IP، امکان مدیریت متمرکز و زون بندی انعطاف پذیر است. برای مثال میتوان بخش تولید، انبار، تعمیرات، محوطه و ساختمان اداری را به عنوان زون های مجزا تعریف کرد.
در چنین ساختاری، اپراتور میتواند پیام را برای تمام کارخانه یا تنها یک یا چند زون مشخص پخش کند.

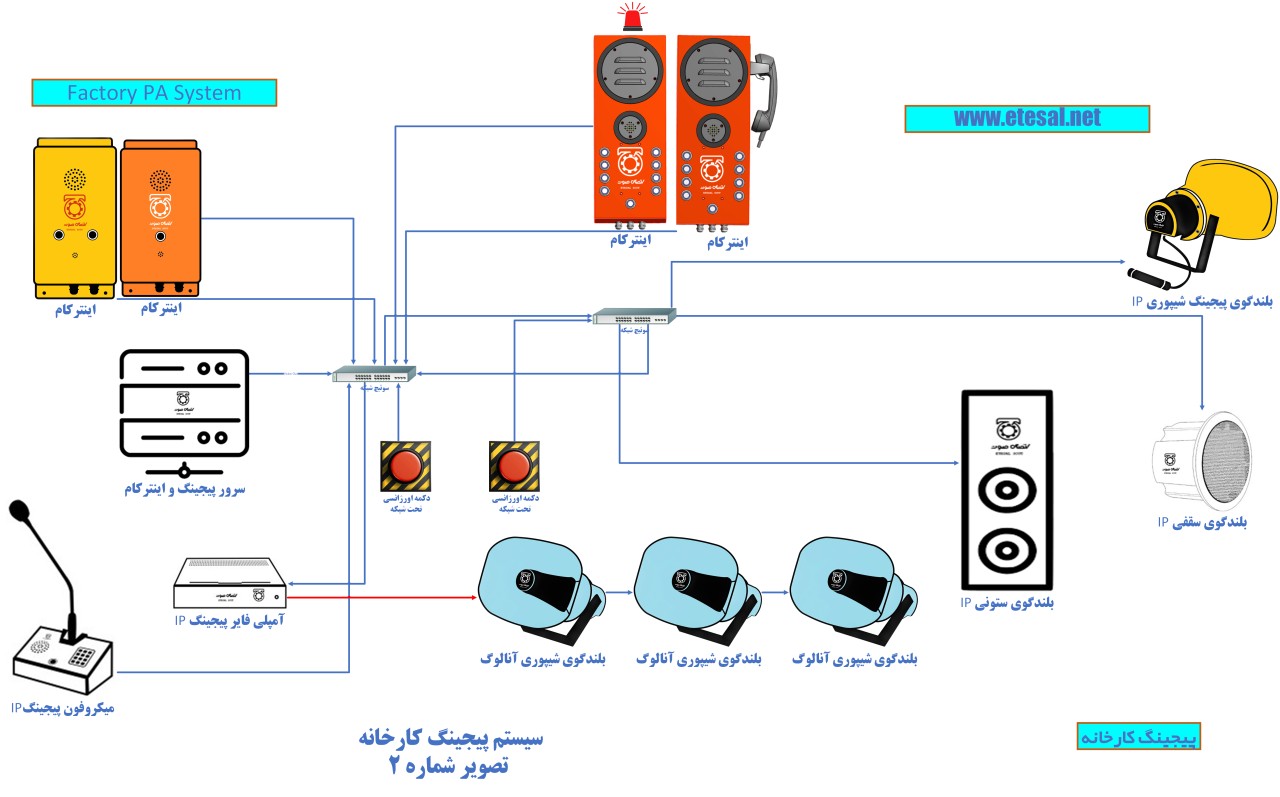

تفاوت سیستم پیجینگ IP و آنالوگ
هر دو معماری در پروژه های صنعتی قابل استفاده هستند و انتخاب بین آنها باید براساس نیاز پروژه، زیرساخت موجود و بودجه انجام شود.
| معیار | سیستم پیجینگ آنالوگ | سیستم پیجینگ تحت شبکه IP |
|---|---|---|
| بستر انتقال | کابل صوت | شبکه IP |
| مدیریت | بیشتر سخت افزاری | نرم افزاری و متمرکز |
| زونبندی | وابسته به طراحی سیستم | انعطافپذیرتر |
| توسعه سیستم | نیازمند بررسی کابل کشی | معمولا سادهتر |
| اتصال به VoIP | محدودتر | مناسبتر |
| مدیریت تجهیزات | محدودتر | پیشرفتهتر |
| مناسب پروژههای بزرگ | بسته به شرایط | بسیار مناسب |
| استفاده از زیرساخت شبکه | ندارد | دارد |
بنابراین نمیتوان گفت یک معماری در تمام پروژهها بهترین گزینه است. در پروژه های بزرگ و توسعه پذیر، سیستم IP معمولا انعطاف بیشتری ارائه میدهد. اما در برخی پروژهها، استفاده از سیستم آنالوگ یا معماری ترکیبی میتواند از نظر فنی و اقتصادی منطقیتر باشد.

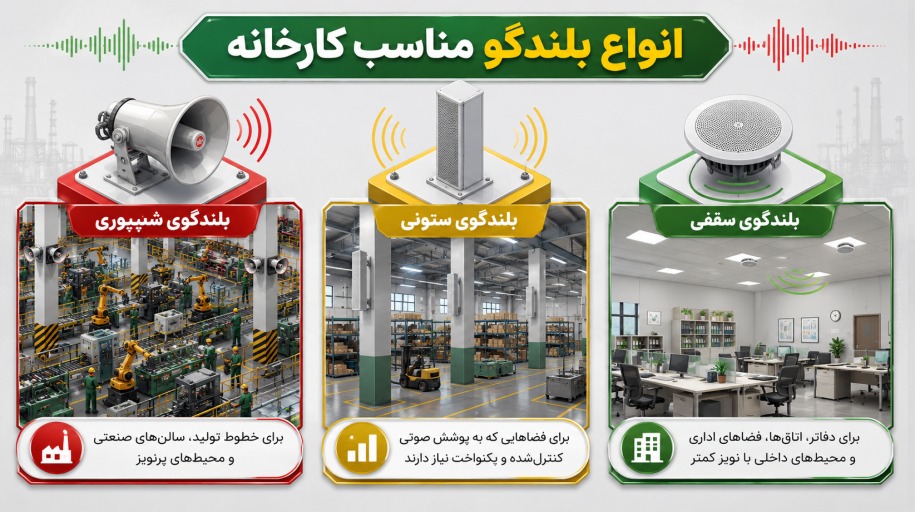

انواع بلندگو مناسب کارخانه
نوع بلندگو یکی از مهمترین عوامل در طراحی سیستم پیجینگ کارخانه است.

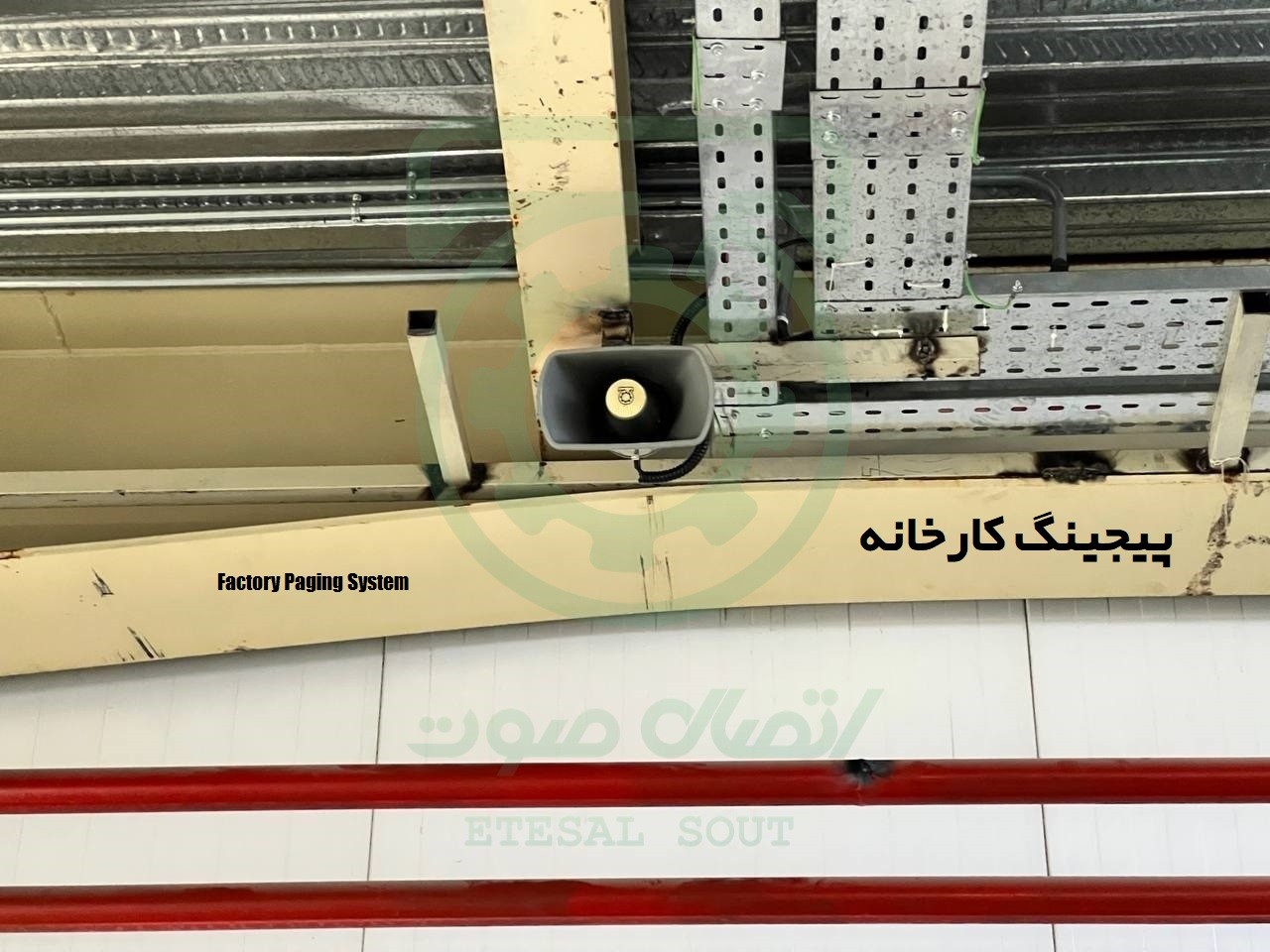

بلندگوی شیپوری
- برای خطوط تولید، سالن های صنعتی و محیط های پرنویز گزینه رایجی است.
بلندگوی ستونی
- برای فضاهایی که به پوشش صوتی کنترل شده و یکنواخت نیاز دارند، میتواند مورد استفاده قرار گیرد.
بلندگوی سقفی
- برای دفاتر، اتاقها، فضاهای اداری و محیط های داخلی با نویز کمتر کاربرد دارد.
بلندگوی فضای باز
- در محوطه کارخانه، پارکینگ، محوطه بارگیری و سایر فضاهای بیرونی باید از تجهیزات مناسب شرایط محیطی استفاده شود.
- در صورت وجود محیط های مستعد انفجار، انتخاب تجهیزات باید براساس طبقه بندی ناحیه خطر و استانداردهای مورد نیاز پروژه انجام شود.

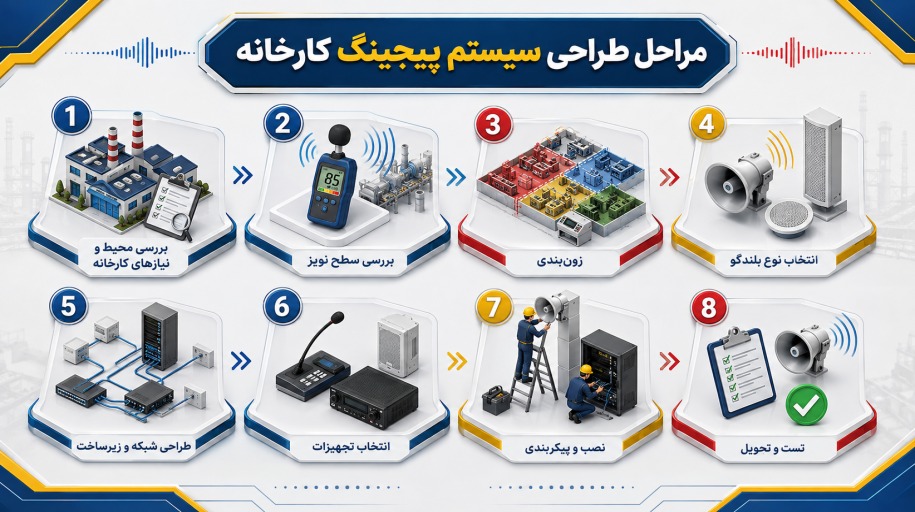

مراحل طراحی سیستم پیجینگ کارخانه
طراحی سیستم پیجینگ باید پیش از خرید تجهیزات انجام شود. خرید تجهیزات بدون طراحی دقیق ممکن است باعث ایجاد نقاط کور، صدای نامفهوم، هزینه کابلکشی اضافی یا عدم امکان توسعه سیستم شود.
1. بررسی محیط و نیازهای کارخانه
- در ابتدا باید ساختمانها، سالن های تولید، انبارها، محوطهها، اتاق کنترل و سایر نقاط مورد نیاز بررسی شوند.
2. بررسی سطح نویز
- یکی از مهمترین عوامل در انتخاب تجهیزات، میزان نویز محیط است. در سالن های تولید پرصدا، صرفا افزایش توان بلندگو راهکار مناسبی نیست و باید نوع، تعداد و جانمایی بلندگوها نیز بهدرستی تعیین شود.
3. زونبندی
- کارخانه به بخش های مختلف تقسیم میشود تا امکان ارسال پیام عمومی یا اختصاصی فراهم شود.
4. انتخاب نوع بلندگو
- نوع بلندگو بر اساس شرایط محیط، سطح نویز، ارتفاع، وسعت فضا و نیاز صوتی هر زون تعیین میشود.
5. طراحی شبکه و زیرساخت
- در سیستم IP باید ظرفیت شبکه، سوئیچها، کابل کشی، برق تجهیزات، PoE در صورت استفاده و محل نصب تجهیزات مرکزی بررسی شود.
6. انتخاب تجهیزات
- پس از مشخص شدن نیازهای پروژه، تجهیزات شامل اسپیکر، آمپلی فایر، میکروفون، سرور، اینترکام، تلفن صنعتی و سایر تجهیزات مورد نیاز انتخاب میشوند.
7. نصب و پیکربندی
- پس از اجرای زیرساخت، تجهیزات نصب و تنظیم میشوند و زونها، اولویت پیامها و سایر تنظیمات نرمافزاری پیکربندی میشوند.
8. تست و تحویل
- در پایان، پوشش صوتی، وضوح پیام، عملکرد زونها، ارتباط تجهیزات و سناریوهای هشدار باید آزمایش شود.
زیرساخت لازم برای سیستم پیجینگ کارخانه
عملکرد مناسب سیستم پیجینگ فقط به تجهیزات صوتی وابسته نیست. زیرساخت مناسب نیز بخش مهمی از پروژه محسوب میشود.
در سیستم های تحت شبکه باید مواردی مانند:
- کابل کشی شبکه
- سوئیچ های شبکه
- مسیر کابلها
- برق و منبع تغذیه
- PoE در صورت نیاز
- رک و محل نصب تجهیزات
- ظرفیت شبکه
- تفکیک یا مدیریت ترافیک شبکه
- شرایط محیطی نصب
از مرحله طراحی بررسی شوند.
در سیستم های آنالوگ نیز نوع کابل صوتی، مسیر کابل کشی، فاصله آمپلی فایر تا بلندگوها و توان مورد نیاز باید به دقت محاسبه شود.

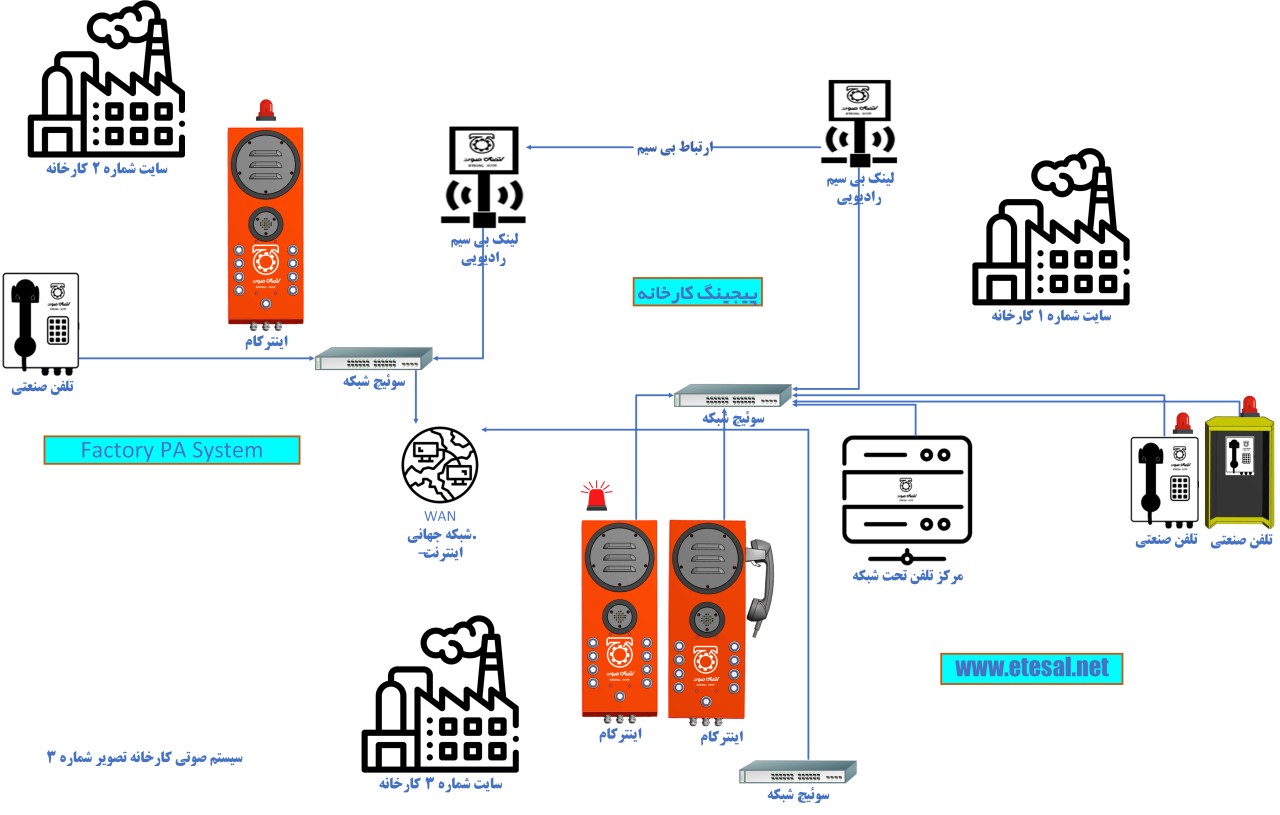

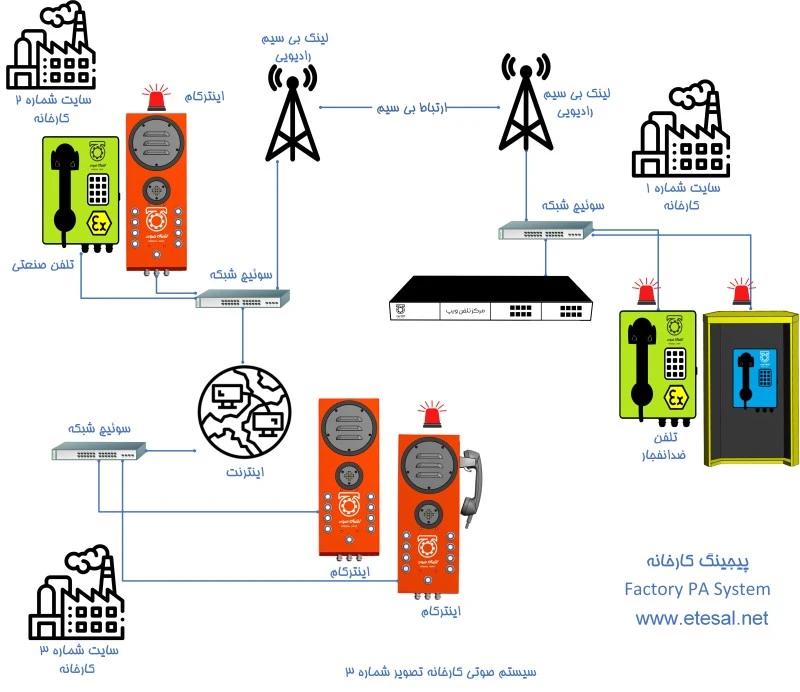

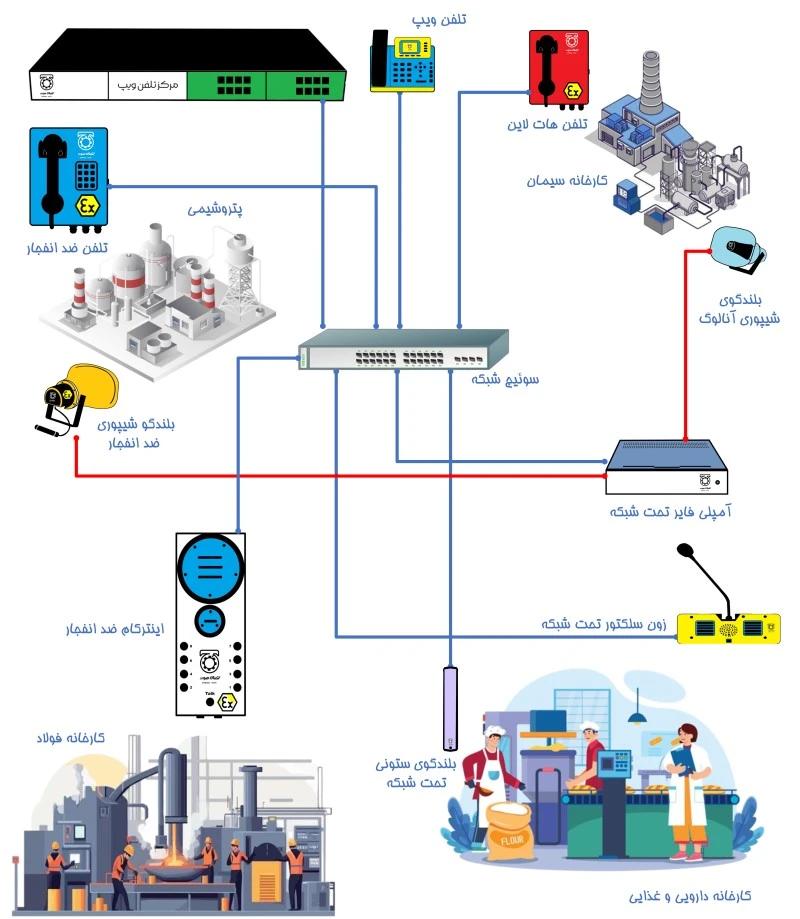

یکپارچه سازی سیستم پیجینگ با سایر سامانهها
یکی از مزیت های سیستم پیجینگ مدرن، قابلیت اتصال آنها به سایر سامانه های ارتباطی و مدیریتی است.
بسته به تجهیزات و معماری پروژه، امکان یکپارچهسازی با مواردی مانند:
- سیستم اعلام حریق
- سیستمهای امنیتی
- تلفن VoIP
- اینترکام
- تلفن صنعتی
- سیستم های کنترل
- سامانه های مانیتورینگ
وجود دارد.
برای مثال، در یک سناریوی اضطراری میتوان سیستم را به گونه ای طراحی کرد که پس از دریافت سیگنال مشخص، پیام یا آژیر تعریف شده در زون های موردنظر پخش شود.

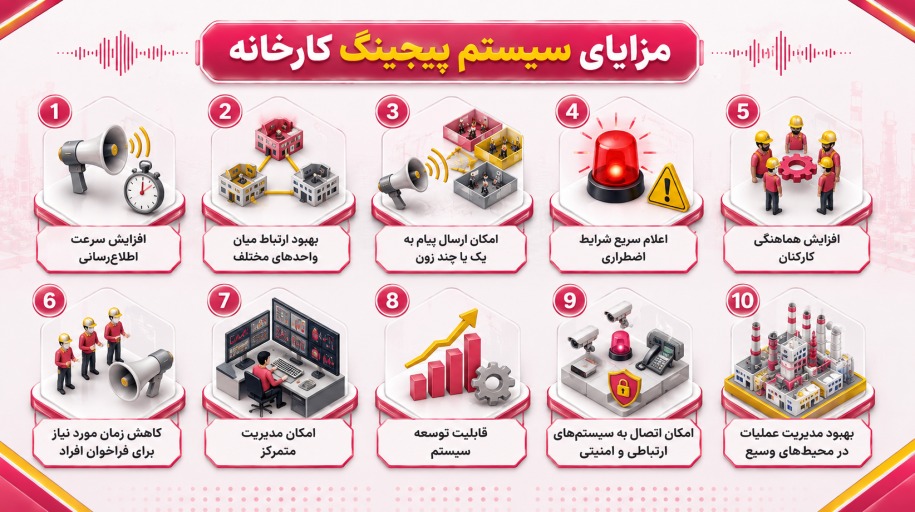

مزایای سیستم پیجینگ کارخانه
استفاده از یک سیستم پیجینگ مناسب میتواند مزایای متعددی برای مجموعه صنعتی داشته باشد:
- افزایش سرعت اطلاع رسانی
- بهبود ارتباط میان واحدهای مختلف
- امکان ارسال پیام به یک یا چند زون
- اعلام سریع شرایط اضطراری
- افزایش هماهنگی کارکنان
- کاهش زمان مورد نیاز برای فراخوان افراد
- امکان مدیریت متمرکز
- قابلیت توسعه سیستم
- امکان اتصال به سیستم های ارتباطی و امنیتی
- بهبود مدیریت عملیات در محیط های وسیع
سیستم پیجینگ کارخانه در چه محیطهایی کاربرد دارد؟
سیستم پیجینگ صنعتی با توجه به طراحی پروژه میتواند در بخش های مختلف کارخانه مورد استفاده قرار گیرد، از جمله:
- سالن تولید
- خطوط مونتاژ
- انبار مواد اولیه
- انبار محصول
- محوطه کارخانه
- محوطه بارگیری
- پارکینگ
- اتاق کنترل
- واحد نگهبانی
- تعمیرگاه
- ساختمان اداری
- تاسیسات و موتورخانه
نوع تجهیزات مورد استفاده در هر بخش باید با توجه به شرایط همان محیط انتخاب شود.

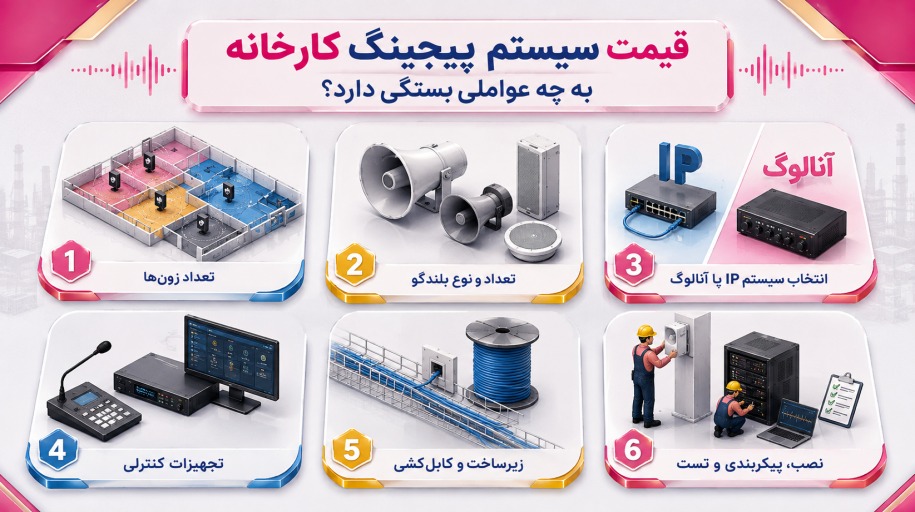

قیمت سیستم پیجینگ کارخانه به چه عواملی بستگی دارد؟
قیمت سیستم پیجینگ کارخانه یک عدد ثابت نیست و براساس مشخصات پروژه تعیین میشود.
مهمترین عوامل تأثیرگذار عبارتاند از:
تعداد زونها
- هرچه تعداد مناطق مستقل بیشتر باشد، تجهیزات و طراحی سیستم پیچیدهتر خواهد شد.
تعداد و نوع بلندگو
- نوع بلندگو، توان، تعداد، شرایط نصب و میزان پوشش مورد نیاز روی هزینه پروژه تأثیر دارد.
انتخاب سیستم IP یا آنالوگ
- معماری سیستم و نوع تجهیزات مورد استفاده یکی از عوامل مهم در هزینه نهایی پروژه است.
تجهیزات کنترلی
- تعداد میکروفون های پیجینگ، سرور، آمپلی فایر، اینترکام، تلفن صنعتی و سایر تجهیزات مورد نیاز باید در برآورد لحاظ شوند.
زیرساخت و کابل کشی
- در پروژه هایی که زیرساخت شبکه یا کابل صوتی از قبل وجود ندارد، هزینه اجرای زیرساخت نیز باید در محاسبات لحاظ شود.
نصب، پیکربندی و تست
- هزینه اجرای تخصصی، تنظیم تجهیزات، زون بندی، تست نهایی و آموزش نیز بخشی از هزینه پروژه است.
به همین دلیل برای اعلام قیمت دقیق، ابتدا باید اطلاعاتی مانند مساحت کارخانه، تعداد ساختمانها، تعداد زونها، سطح نویز، نوع شبکه، تعداد بلندگوها و نیازهای ارتباطی پروژه بررسی شود.
چرا طراحی و اجرای سیستم پیجینگ کارخانه را به اتصال صوت بسپاریم؟
اتصال صوت با تمرکز بر راهکارهای صوت تحت شبکه، پیجینگ صنعتی و تجهیزات ارتباطی، امکان طراحی و اجرای سیستم های متناسب با نیاز پروژه های صنعتی را فراهم میکند.
در یک پروژه کارخانه، هدف صرفا فروش چند بلندگو یا آمپلی فایر نیست. بلکه باید یک راهکار کامل شامل طراحی، انتخاب تجهیزات، زیرساخت، نصب، پیکربندی، تست و امکان توسعه آینده در نظر گرفته شود.
تیم اتصال صوت میتواند با بررسی شرایط پروژه، نوع کاربری فضا، سطح نویز، تعداد زونها، زیرساخت شبکه و نیازهای ارتباطی، راهکار مناسب برای پیجینگ IP کارخانه را پیشنهاد دهد.
همچنین در صورت نیاز پروژه، میتوان از تجهیزات تولیدی و راهکارهای تحت شبکه اتصال صوت برای ایجاد یک سیستم یکپارچه و قابل توسعه استفاده کرد.
کلام پایانی
سیستم پیجینگ کارخانه یک راهکار مهم برای برقراری ارتباط سریع، اطلاع رسانی عمومی، فراخوان کارکنان و اعلام هشدار در محیط های صنعتی است. انتخاب صحیح تجهیزات بهتنهایی کافی نیست و طراحی اصولی، زون بندی، انتخاب بلندگوی متناسب با سطح نویز، زیرساخت مناسب، نصب تخصصی و تست نهایی نیز نقش مهمی در عملکرد سیستم دارند.
برای کارخانه های بزرگ و پروژه هایی که به توسعه پذیری، مدیریت متمرکز و اتصال به زیرساخت شبکه نیاز دارند، سیستم پیجینگ تحت شبکه (IP Paging) میتواند گزینهای انعطاف پذیر باشد. با این حال، انتخاب بین سیستم IP، آنالوگ یا معماری ترکیبی باید براساس شرایط واقعی پروژه انجام شود.
اگر برای کارخانه، سوله، مجموعه تولیدی یا محوطه صنعتی خود به دنبال طراحی و اجرای سیستم پیجینگ کارخانه هستید، کارشناسان اتصال صوت میتوانند با بررسی ابعاد پروژه، تعداد زونها، سطح نویز، زیرساخت موجود و نیازهای ارتباطی، مناسبترین راهکار را پیشنهاد دهند.
سوالات متداول
1. سیستم پیجینگ کارخانه چیست؟
- سیستم پیجینگ کارخانه یک سامانه صوتی برای اطلاع رسانی، فراخوان کارکنان، پخش پیام های عمومی و اعلام هشدار در بخشهای مختلف کارخانه است.
2. آیا سیستم پیجینگ کارخانه برای محیط های پر سر و صدا مناسب است؟
- بله، در صورت طراحی صحیح میتوان از بلندگوهای مناسب محیط های صنعتی مانند بلندگوهای شیپوری استفاده کرد و با جانمایی صحیح، وضوح پیام را در محیط های پرنویز افزایش داد.
3. سیستم پیجینگ IP چه تفاوتی با سیستم آنالوگ دارد؟
در سیستم IP، انتقال و مدیریت صوت بر بستر شبکه انجام میشود و امکاناتی مانند زون بندی نرم افزاری، مدیریت متمرکز و توسعهپ ذیری بیشتر در اختیار پروژه قرار میگیرد. سیستم آنالوگ از کابل کشی صوتی و تجهیزات تقویت کننده مرکزی استفاده میکند.
4. آیا سیستم پیجینگ کارخانه میتواند به اعلام حریق متصل شود؟
- در صورت پشتیبانی تجهیزات و طراحی مناسب، سیستم پیجینگ میتواند با سیستم اعلام حریق یکپارچه شود تا پیامها یا هشدارهای از پیش تعریف شده در زون های مشخص پخش شوند.
5. چگونه پیام فقط در یک بخش کارخانه پخش میشود؟
- با استفاده از زون بندی میتوان بخش های مختلف کارخانه را از یکدیگر تفکیک کرد. سپس اپراتور میتواند پیام را فقط در زون موردنظر یا چند زون مشخص پخش کند.
6. چه بلندگویی برای کارخانه مناسب است؟
- انتخاب بلندگو به عواملی مانند سطح نویز، ارتفاع، مساحت، فضای داخلی یا خارجی و نوع کاربرد بستگی دارد. برای محیط های پرنویز معمولا بلندگوهای شیپوری گزینه مناسبی هستند، در حالی که در فضاهای اداری میتوان از مدل های سقفی یا ستونی استفاده کرد.
7. قیمت سیستم پیجینگ کارخانه چگونه محاسبه میشود؟
- قیمت براساس عواملی مانند تعداد زونها، تعداد و نوع بلندگوها، معماری IP یا آنالوگ، آمپلی فایر، میکروفون، سرور، اینترکام، تلفن صنعتی، زیرساخت، نصب و پیکربندی تعیین میشود. برای استعلام قیمت دقیق باید مشخصات پروژه بررسی شود.
