راهنمای جامع سیستم پیجینگ، بررسی انواع سیستم پیجینگ تحت شبکه و آنالوگ، تجهیزات، کاربردهای صنعتی، طراحی، قیمت و نکات مهم خرید از اتصال صوت.
سیستم پیجینگ (Paging System) یکی از راهکارهای کاربردی برای اطلاع رسانی سریع، اعلان عمومی، فراخوانی افراد و پخش پیام های صوتی در محیط های مختلف است. این سیستم با دریافت صدا از میکروفون، تلفن، سرور یا سایر منابع صوتی و انتقال آن به یک یا چند زون، امکان اطلاع رسانی هم زمان و هدفمند را فراهم میکند.
سیستم پیجینگ در دو ساختار اصلی آنالوگ و تحت شبکه (IP) طراحی و اجرا میشوند. در پروژه های کوچک و ساده، سیستم های آنالوگ همچنان میتوانند گزینه مناسبی باشند؛ اما در پروژه های بزرگ، چند زونه و سازمانی، سیستم پیجینگ تحت شبکه با قابلیت هایی مانند مدیریت مرکزی، اتصال به شبکه، زمان بندی پیامها، کنترل زونها و یکپارچه سازی با سایر سامانهها، انعطاف پذیری بیشتری ارائه میدهد.
در این راهنما از اتصال صوت، با انواع سیستم پیجینگ، اجزای اصلی، نحوه عملکرد، کاربردها، معیارهای انتخاب، عوامل مؤثر بر قیمت و مراحل طراحی و اجرای این سیستم آشنا میشوید.

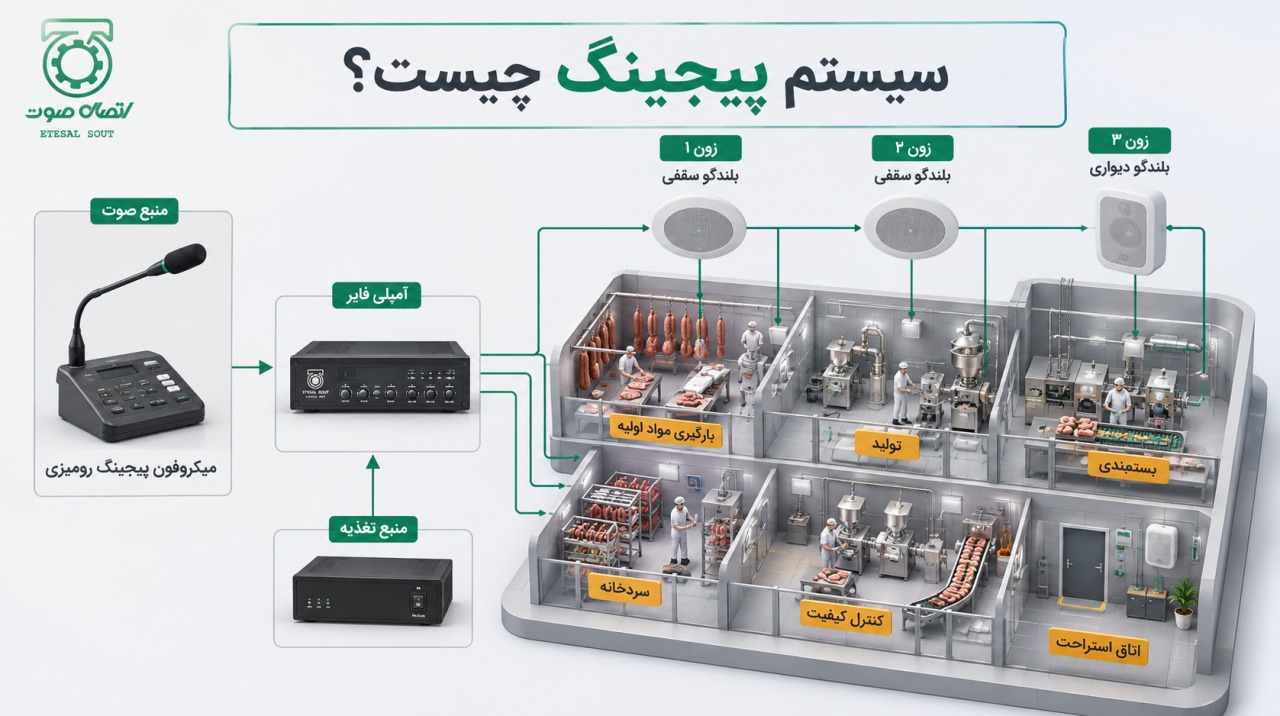

سیستم پیجینگ چیست؟
سیستم پیجینگ یک سامانه صوتی برای انتقال و پخش پیام در یک محیط یا چند ناحیه مشخص است. در ساده ترین ساختار، صدای گوینده از طریق میکروفون دریافت شده، توسط تجهیزات پردازش یا تقویت میشود و در نهایت از طریق بلندگوها در فضای مورد نظر پخش میشود.
در سیستم های پیشرفتهتر، امکان تعریف چندین زون، مدیریت کاربران، اولویت بندی پیامها، زمان بندی پخش، پخش پیام های از پیش ضبط شده و اتصال به سیستم های تلفنی و هشدار نیز وجود دارد.
هدف اصلی سیستم پیجینگ، انتقال سریع و واضح اطلاعات به افراد حاضر در یک مجموعه است. به همین دلیل سیستم IP در کارخانهها، بیمارستانها، مدارس، دانشگاهها، مراکز تجاری، ادارات، فرودگاهها و صنایع نفت، گاز و پتروشیمی کاربرد دارد.

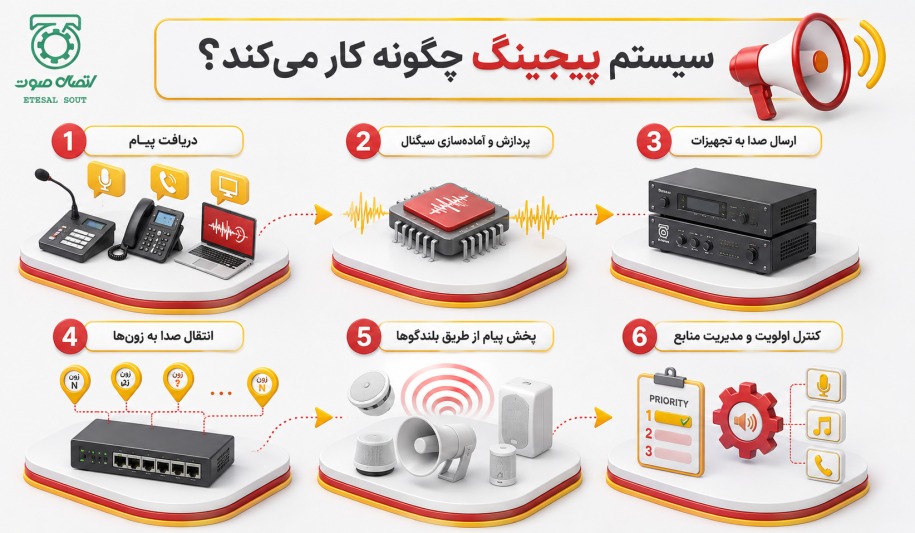

سیستم پیجینگ چگونه کار میکند؟
نحوه عملکرد سیستم پیجینگ به نوع معماری آن بستگی دارد، اما فرآیند کلی معمولا شامل مراحل زیر است:
- دریافت پیام از طریق میکروفون، کنسول پیجینگ، تلفن یا نرم افزار.
- پردازش و آماده سازی سیگنال صوتی.
- انتقال صدا به زون یا زونهای مورد نظر.
- کنترل اولویت پیامها و مدیریت سایر منابع صوتی.
در سیستم های تحت شبکه، بخش مهمی از این فرآیند از طریق شبکه IP انجام میشود و تجهیزات میتوانند در نقاط مختلف مجموعه به یک زیرساخت شبکه متصل باشند.

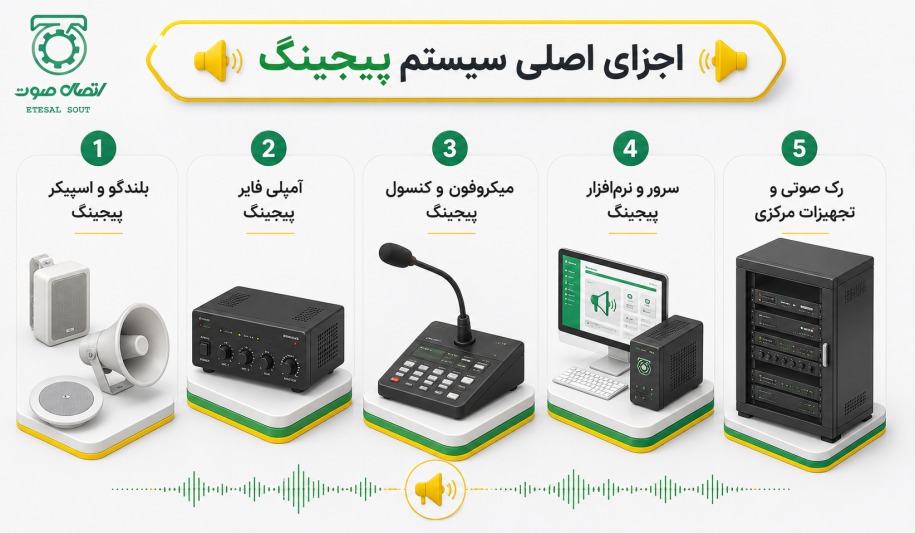

اجزای اصلی سیستم پیجینگ
یک سیستم پیجینگ بسته به نوع پروژه میتواند از تجهیزات مختلفی تشکیل شود. مهم ترین اجزای آن عبارتاند از:
بلندگو و اسپیکر پیجینگ
- بلندگو وظیفه پخش پیام صوتی در محیط را بر عهده دارد. انتخاب نوع بلندگو باید بر اساس شرایط محیط، میزان نویز، وسعت فضا، ارتفاع نصب، میزان پوشش مورد نیاز و نوع سیستم انجام شود.
- در پروژه های مختلف میتوان از بلندگوهای سقفی، دیواری، ستونی و شیپوری استفاده کرد.
برای مشاهده تجهیزات مرتبط، به بخش [اسپیکرهای تحت شبکه] و [باند و بلندگو پیجینگ آنالوگ] مراجعه کنید.
آمپلی فایر پیجینگ
- در سیستم های آنالوگ، آمپلی فایر پیجینگ یکی از تجهیزات اصلی برای تقویت سیگنال صوتی و تأمین توان مورد نیاز بلندگوها است.
- در پروژه های تحت شبکه نیز بسته به معماری سیستم میتوان از آمپلی فایرهای تحت شبکه یا تجهیزات تبدیل و پردازش صوت استفاده کرد.
میکروفون و کنسول پیجینگ
- میکروفون یا کنسول پیجینگ برای ارسال پیام زنده به یک زون، چند زون یا کل مجموعه استفاده میشود.
- در سیستم های IP، میکروفون تحت شبکه میتواند از طریق شبکه به سرور و تجهیزات صوتی متصل شود و امکان مدیریت هدفمند پیامها را فراهم کند.
سرور و نرم افزار پیجینگ
در سیستم های تحت شبکه، نرم افزار پیجینگ میتواند نقش مرکز مدیریت سیستم را بر عهده داشته باشد.
بسته به امکانات سیستم، نرم افزار میتواند قابلیت هایی مانند موارد زیر را ارائه دهد:
- مدیریت کاربران و سطح دسترسی
- تعریف زون های صوتی
- ارسال پیام زنده
- پخش فایل های صوتی
- زمان بندی پیامها
- تعیین اولویت پیامها
- پخش پیام های اضطراری
- مدیریت منابع صوتی
- کنترل و نظارت بر تجهیزات
- آرشیو یا گزارش گیری، در صورت پشتیبانی سیستم
رک صوتی و تجهیزات مرکزی
- در پروژه های متوسط و بزرگ، تجهیزات مرکزی مانند سرور، آمپلی فایر، تجهیزات شبکه، منبع تغذیه و سایر تجهیزات در رک صوتی یا رک شبکه سازمان دهی میشوند.
- استفاده از رک مناسب باعث نظم بیشتر تجهیزات، مدیریت بهتر کابلها و سهولت نگهداری و عیب یابی سیستم میشود.

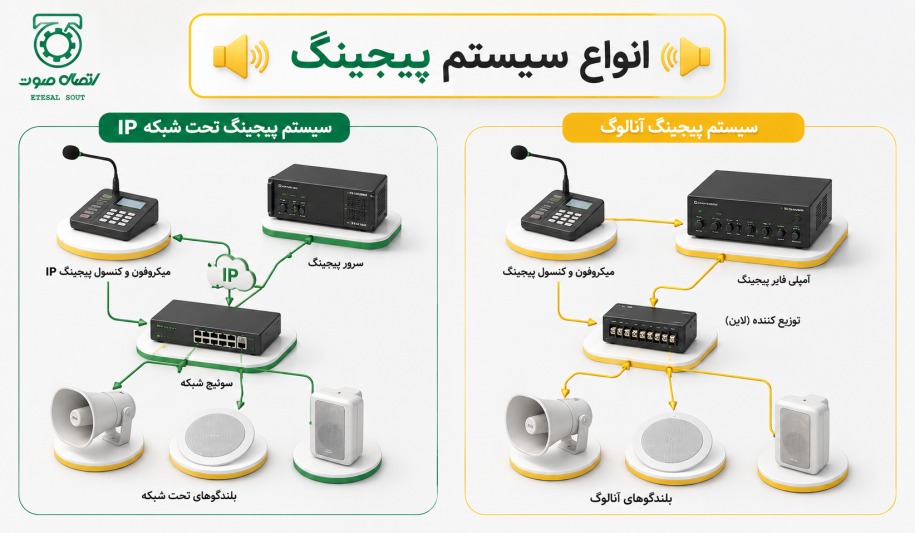

انواع سیستم پیجینگ
سیستم های پیجینگ را میتوان بر اساس بستر انتقال صدا و ساختار اجرایی به چند گروه اصلی تقسیم کرد.

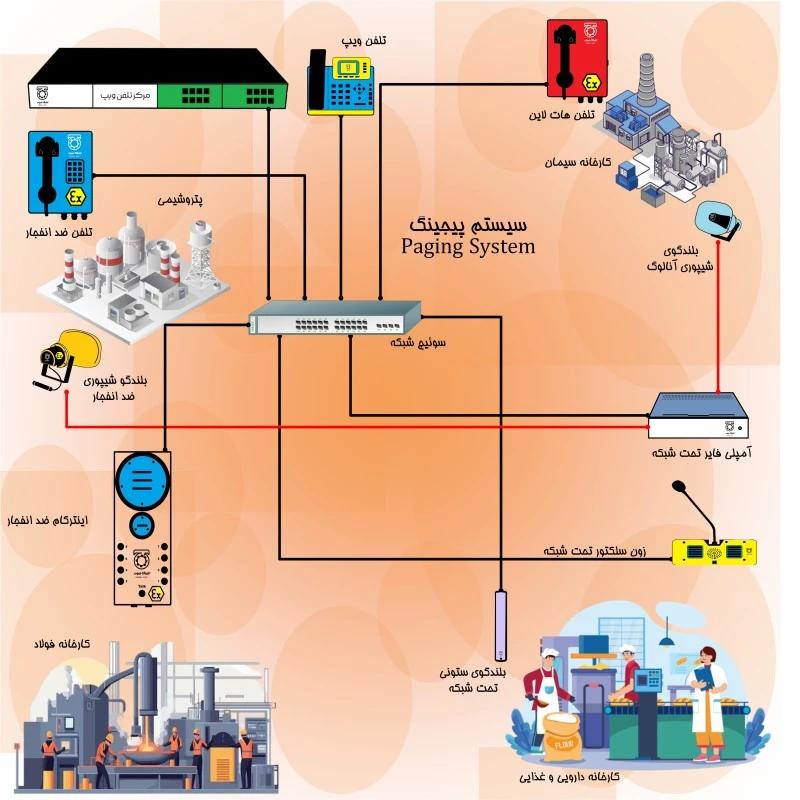

سیستم پیجینگ تحت شبکه IP
- سیستم پیجینگ تحت شبکه بر بستر شبکه IP کار میکند و تجهیزات صوتی میتوانند از طریق شبکه با یکدیگر ارتباط داشته باشند.
- این معماری برای پروژه هایی که به زون بندی گسترده، مدیریت مرکزی، توسعه پذیری، کنترل تجهیزات و یکپارچه سازی با زیرساخت شبکه نیاز دارند، گزینه مناسبی است.
از مهم ترین قابلیت های سیستم پیجینگ تحت شبکه میتوان به موارد زیر اشاره کرد:
- مدیریت مرکزی سیستم
- تعریف و مدیریت زونها
- ارسال پیام زنده
- پخش پیام های از پیش ضبط شده
- زمان بندی پیامها
- مدیریت کاربران
- اولویت بندی پیام های اضطراری
- اتصال به تجهیزات VoIP و SIP در معماری های سازگار
- امکان استفاده از زیرساخت شبکه
- توسعه آسانتر سیستم در پروژه های بزرگ
سیستم پیجینگ آنالوگ
- در سیستم پیجینگ آنالوگ، انتقال سیگنال صوتی از طریق مسیرهای سیمی و تجهیزات صوتی مانند میکروفون، آمپلی فایر و بلندگو انجام میشود.
- این نوع سیستم در پروژه هایی که ساختار سادهتر، تعداد زون محدودتر و فاصله تجهیزات مشخص است، میتواند انتخاب مناسبی باشد.
- از مزایای سیستم آنالوگ میتوان به ساختار ساده، سهولت درک عملکرد و مناسب بودن برای برخی پروژه های کوچک و متوسط اشاره کرد.
سیستم پیجینگ ضد انفجار
در محیط های پرخطر مانند برخی واحدهای نفت، گاز و پتروشیمی، انتخاب تجهیزات صوتی باید بر اساس طبقه بندی منطقه خطر، الزامات پروژه و مشخصات فنی تجهیزات انجام شود.
در چنین پروژه هایی ممکن است استفاده از بلندگوها، تلفن های صنعتی، تجهیزات هشدار و سایر تجهیزات دارای حفاظت مناسب برای محیط های خطرناک ضروری باشد.
انتخاب تجهیزات ضد انفجار نباید صرفا بر اساس نام محصول انجام شود؛ بلکه باید سازگاری مشخصات فنی تجهیزات با منطقه نصب و الزامات پروژه توسط متخصص بررسی شود.
برای پروژه های تخصصی، پیشنهاد میشود صفحه [سیستم پیجینگ ضد انفجار] و تجهیزات مرتبط با محیط های صنعتی بررسی شود.
تفاوت سیستم پیجینگ تحت شبکه و آنالوگ
| ویژگی | پیجینگ آنالوگ | پیجینگ تحت شبکه |
|---|---|---|
| بستر انتقال | کابل صوتی | شبکه IP |
| مدیریت مرکزی | محدودتر | گستردهتر |
| توسعه سیستم | وابسته به معماری کابل کشی | انعطاف پذیرتر |
| زون بندی | قابل اجرا | بسیار منعطف |
| اتصال به شبکه | ندارد یا محدود | ساختار اصلی سیستم |
| مدیریت نرم افزاری | محدود | پیشرفتهتر |
| مناسب برای پروژه های بزرگ | بسته به طراحی | بسیار مناسب |
| یکپارچه سازی با شبکه و VoIP | محدودتر | مناسبتر |
البته انتخاب بین سیستم آنالوگ و IP باید بر اساس نیاز واقعی پروژه، تعداد زونها، زیرساخت موجود، شرایط محیطی و بودجه انجام شود.

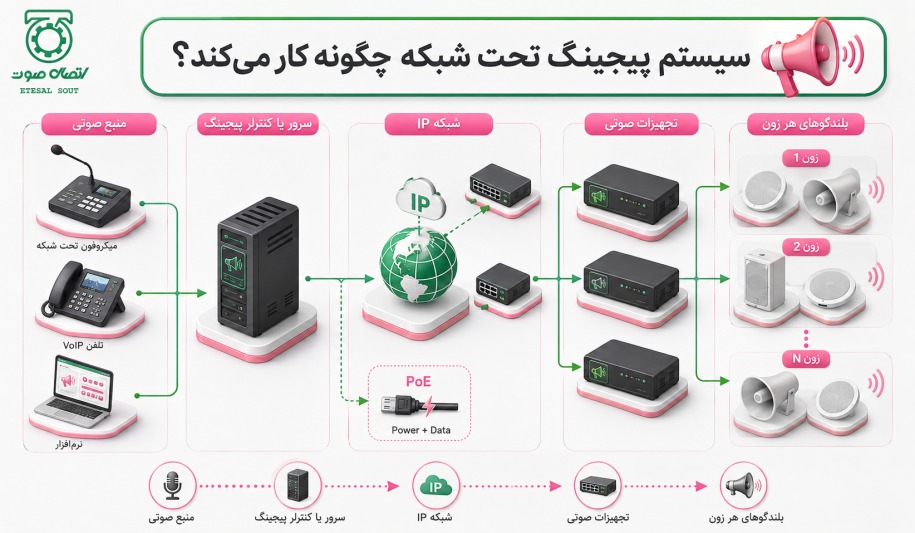

سیستم پیجینگ تحت شبکه چگونه کار میکند؟
در یک معماری معمول IP، پیام صوتی میتواند از طریق میکروفون تحت شبکه، تلفن VoIP یا نرمافزار وارد سیستم شود.
سپس پیام در بستر شبکه منتقل شده و به تجهیزات مقصد میرسد. نرم افزار یا سرور پیجینگ میتواند مشخص کند پیام برای کدام زونها ارسال شود و چه اولویتی داشته باشد.
فرآیند کلی میتواند به شکل زیر باشد:
منبع صوتی ← سرور یا کنترلر پیجینگ ← شبکه IP ← تجهیزات صوتی ← بلندگوهای هر زون
در برخی معماریها، تجهیزات میتوانند از فناوری PoE برای انتقال هم زمان برق و داده از طریق کابل شبکه استفاده کنند.

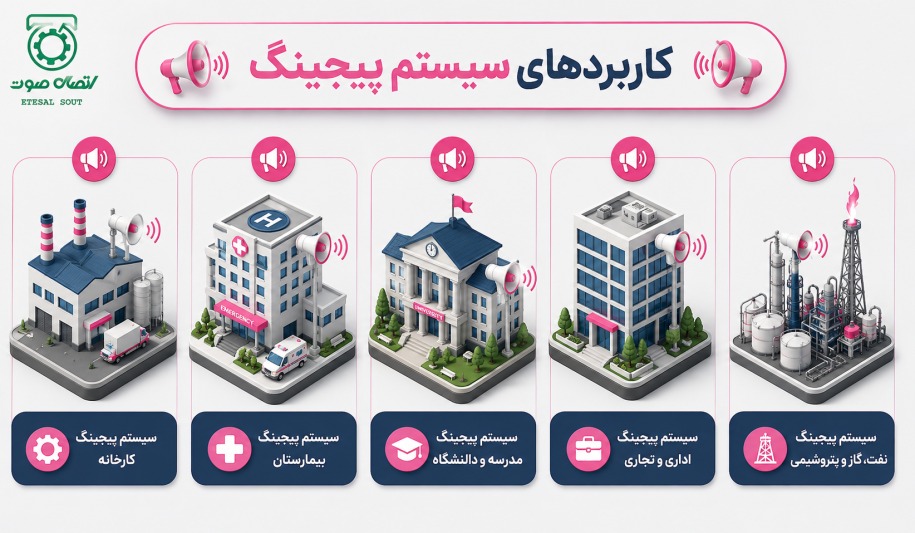

کاربردهای سیستم پیجینگ
سیستم پیجینگ با امکان اطلاع رسانی سریع و پخش پیام های صوتی در یک یا چند زون، در محیط های مختلف اداری، تجاری، صنعتی و عمومی کاربرد دارد. انتخاب نوع سیستم و تجهیزات مناسب، به شرایط محیط، وسعت پروژه و نیازهای ارتباطی مجموعه بستگی دارد.
سیستم پیجینگ کارخانه
- از سیستم پیجینگ کارخانه برای اطلاع رسانی سریع به کارکنان، اعلام وضعیت تولید، فراخوانی افراد و پخش هشدار استفاده میشود.
- در محیط های صنعتی با نویز بالا، انتخاب نوع بلندگو، توان صوتی، محل نصب و سطح پوشش اهمیت بسیار زیادی دارد.
سیستم پیجینگ بیمارستان
- در بیمارستانها و مراکز درمانی، سیستم پیجینگ بیمارستان میتواند برای فراخوانی کارکنان، اطلاع رسانی عمومی، اعلام پیام های ضروری و ارتباط با بخش های مختلف استفاده شود.
- در این پروژهها زون بندی و مدیریت اولویت پیامها اهمیت ویژهای دارد.
سیستم پیجینگ مدرسه و دانشگاه
- در مدارس و دانشگاهها، سیستم پیجینگ مدارس میتواند برای اعلام زمان کلاسها، اطلاع رسانی عمومی، پخش پیام های مدیریتی و برنامه های زمان بندی شده مورد استفاده قرار گیرد.
سیستم پیجینگ اداری و تجاری
- در ساختمان های اداری، مراکز تجاری، فروشگاهها و مجتمعها، سیستم پیجینگ اداری برای اطلاع رسانی عمومی، فراخوانی کارکنان، پخش موسیقی پس زمینه و اعلام پیام های ضروری کاربرد دارد.
سیستم پیجینگ نفت، گاز و پتروشیمی
- در صنایع نفت، گاز و پتروشیمی، سیستم صوتی علاوه بر اطلاع رسانی عمومی، میتواند در سناریوهای هشدار و شرایط اضطراری نیز نقش داشته باشد.
- در این پروژهها، طراحی سیستم پیجینگ پتروشیمی باید با توجه به شرایط محیطی، نویز، مناطق خطر، الزامات ایمنی، افزونگی و قابلیت اطمینان انجام شود.
اتصال سیستم پیجینگ به سیستم اعلان حریق
یکی از کاربردهای مهم سیستم پیجینگ، امکان یکپارچه سازی آن با سامانه های هشدار و ایمنی است.
بسته به معماری پروژه، سیستم پیجینگ میتواند از طریق ورودی های کنترلی، رله یا سایر روش های ارتباطی سازگار، سیگنال هشدار را دریافت کرده و پیام صوتی از پیش تعیین شده را در زون های مشخص پخش کند.
در طراحی چنین سیستمی باید اولویت پیام های اضطراری نسبت به پیام های عادی به صورت دقیق مشخص شود.
برای پروژههای ایمنی و هشدار، تجهیزات [آلارم و هشدار] و معماری مناسب سیستم باید بر اساس الزامات پروژه بررسی شوند.

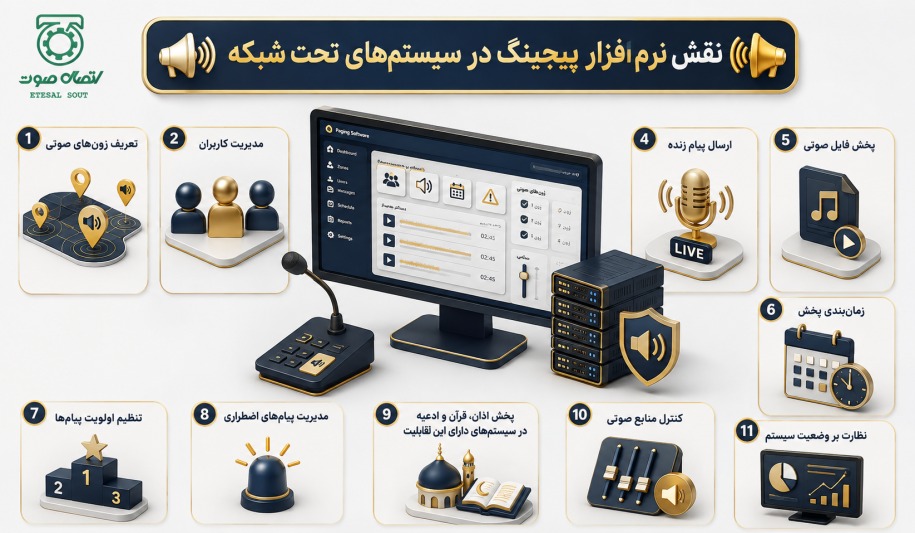

نقش نرم افزار پیجینگ در سیستم های تحت شبکه
نرم افزار پیجینگ یکی از مهمترین بخش های سیستم های صوتی تحت شبکه است و میتواند مدیریت بخش زیادی از عملکرد سیستم را متمرکز کند.
برخی قابلیت های رایج نرم افزار پیجینگ عبارتاند از:
- تعریف زون های صوتی
- مدیریت کاربران
- تعیین سطح دسترسی
- ارسال پیام زنده
- پخش فایل صوتی
- زمان بندی پخش
- تنظیم اولویت پیامها
- مدیریت پیام های اضطراری
- پخش اذان، قرآن و ادعیه در سیستم های دارای این قابلیت
- کنترل منابع صوتی
- نظارت بر وضعیت سیستم
در پروژه های بزرگ، انتخاب نرم افزار باید همراه با بررسی معماری شبکه، تعداد کاربران، تعداد زونها و تجهیزات مورد استفاده انجام شود.

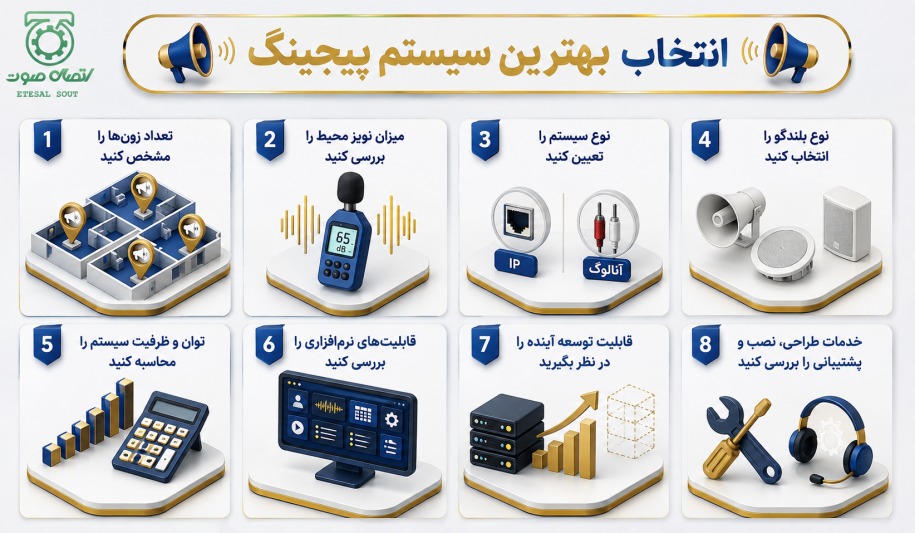

راهنمای انتخاب بهترین سیستم پیجینگ
انتخاب بهترین سیستم پیجینگ به معنی انتخاب گرانترین تجهیزات نیست؛ بلکه باید سیستمی انتخاب شود که با نیازهای پروژه بیشترین تطابق را داشته باشد.
تعداد زونها را مشخص کنید
- ابتدا مشخص کنید پیام صوتی قرار است در کل مجموعه پخش شود یا هر بخش نیاز به زون مستقل دارد.
میزان نویز محیط را بررسی کنید
- در کارخانهها و محیط های صنعتی، صدای پس زمینه میتواند روی وضوح پیام تأثیر بگذارد. بنابراین نوع و توان بلندگو باید متناسب با شرایط محیط انتخاب شود.
نوع سیستم را تعیین کنید
- بر اساس اندازه پروژه، زیرساخت موجود، قابلیت توسعه و نیازهای مدیریتی مشخص کنید که سیستم آنالوگ مناسبتر است یا تحت شبکه.
نوع بلندگو را انتخاب کنید
- بلندگوی سقفی، دیواری، ستونی یا شیپوری باید بر اساس ارتفاع نصب، محیط، میزان پوشش و سطح صدای مورد نیاز انتخاب شود.
توان و ظرفیت سیستم را محاسبه کنید
- توان آمپلی فایر، تعداد بلندگوها، ظرفیت زونها و مشخصات کابل کشی باید در مرحله طراحی مشخص شوند.
قابلیت های نرم افزاری را بررسی کنید
- در سیستم های IP، قابلیت هایی مانند مدیریت کاربران، زون بندی، زمان بندی، اولویت پیام و گزارش گیری میتوانند در انتخاب سیستم مؤثر باشند.
قابلیت توسعه آینده را در نظر بگیرید
- اگر احتمال افزایش تعداد زونها یا تجهیزات وجود دارد، معماری سیستم باید قابلیت توسعه داشته باشد.
خدمات طراحی، نصب و پشتیبانی را بررسی کنید
- برای پروژه های صنعتی و بزرگ، صرفا خرید تجهیزات کافی نیست. طراحی، پیکربندی، نصب، راه اندازی و پشتیبانی نیز باید توسط مجموعهای متخصص انجام شود.

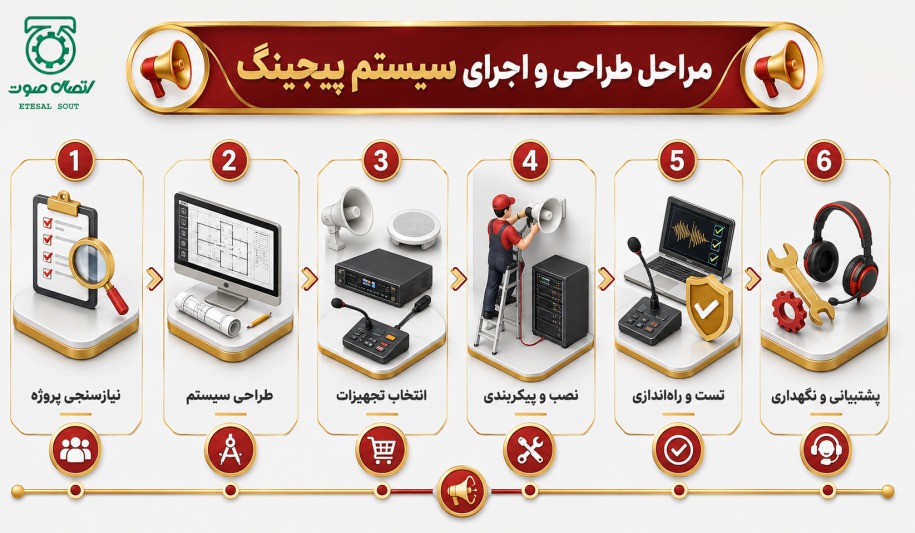

مراحل طراحی و اجرای سیستم پیجینگ
یک پروژه حرفه ی پیجینگ بهتر است به صورت مرحله ای اجرا شود:
1. نیازسنجی پروژه
- مشخص کردن محیط، تعداد کاربران، تعداد زونها، نوع پیامها و شرایط کاری.
2. طراحی سیستم
- انتخاب معماری مناسب، تعیین تجهیزات، مشخص کردن محل بلندگوها و طراحی مسیرهای ارتباطی.
3. انتخاب تجهیزات
- انتخاب بلندگو، آمپلی فایر، میکروفون پیجینگ، سرور، رک، تجهیزات شبکه و تجهیزات جانبی.
4. نصب و پیکربندی
- اجرای کابل کشی، نصب تجهیزات و انجام تنظیمات نرم افزاری و شبکه.
5. تست و راه اندازی
- تست کیفیت صدا، زونها، اولویتها، پیام های اضطراری و عملکرد تجهیزات.
6. پشتیبانی و نگهداری
- بررسی دورهای تجهیزات و انجام به روز رسانیها و تعمیرات مورد نیاز.

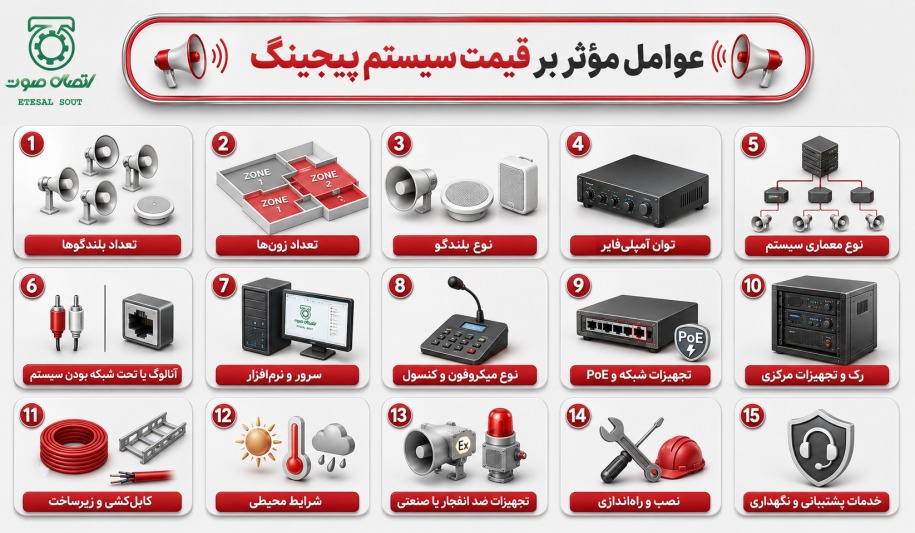

عوامل مؤثر بر قیمت سیستم پیجینگ
قیمت سیستم پیجینگ عدد ثابتی نیست و به مشخصات پروژه بستگی دارد.
مهم ترین عوامل مؤثر بر هزینه عبارت اند از:
- تعداد بلندگوها
- تعداد زونها
- نوع بلندگو
- توان آمپلی فایر
- نوع معماری سیستم
- آنالوگ یا تحت شبکه بودن سیستم
- سرور و نرم افزار
- نوع میکروفون و کنسول
- تجهیزات شبکه و PoE
- رک و تجهیزات مرکزی
- کابل کشی و زیرساخت
- شرایط محیطی
- تجهیزات ضد انفجار یا صنعتی
- نصب و راه اندازی
- خدمات پشتیبانی و نگهداری
بنابراین برای برآورد دقیق، ابتدا باید نیازهای پروژه و نقشه محل بررسی شود.

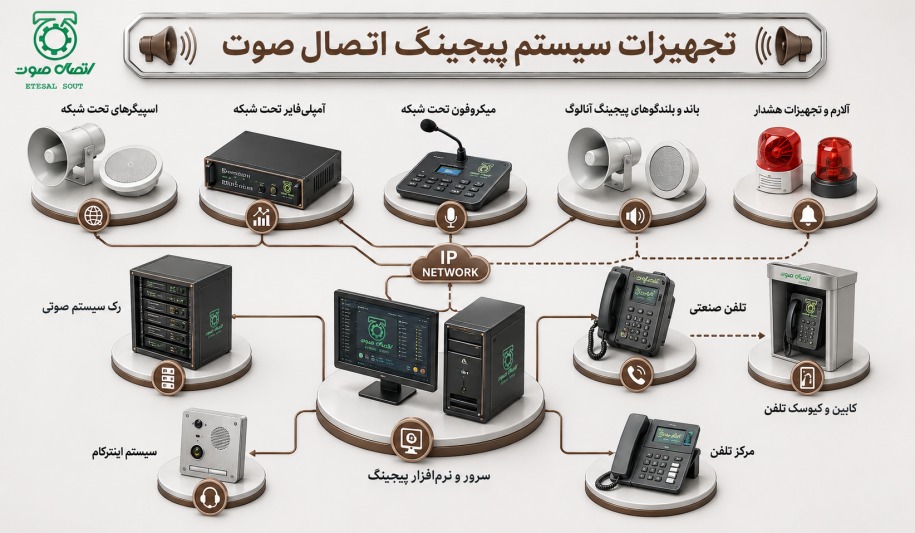

تجهیزات سیستم پیجینگ اتصال صوت
اتصال صوت در زمینه طراحی و تولید راهکارهای سیستم پیجینگ و صوت صنعتی، مجموعهای از تجهیزات سیستم پیجینگ مورد نیاز پروژههای مختلف را ارائه میکند.
در ساختار محصولات و راهکارهای اتصال صوت میتوان به دستههایی مانند موارد زیر اشاره کرد:
- [اسپیکرهای تحت شبکه]
- [آمپلی فایر تحت شبکه]
- [میکروفون تحت شبکه]
- [باند و بلندگوهای پیجینگ آنالوگ]
- [آلارم و تجهیزات هشدار]
- [رک سیستم صوتی]
- [سرور و نرم افزار پیجینگ]
- [تلفن صنعتی]
- [کابین و کیوسک تلفن]
- [سیستم اینترکام]
این تجهیزات میتوانند بر اساس معماری پروژه و نیازهای فنی، بهصورت یک راهکار یکپارچه طراحی و اجرا شوند.
چرا طراحی سیستم پیجینگ را به متخصصان بسپاریم؟
سیستم پیجینگ حرفهای فقط مجموعه ای از بلندگو و آمپلی فایر نیست. کیفیت نهایی سیستم به طراحی صحیح، انتخاب تجهیزات مناسب، جانمایی بلندگوها، محاسبه توان، طراحی زونها، زیرساخت شبکه، تنظیمات نرم افزاری و تست نهایی وابسته است.
به ویژه در کارخانهها، بیمارستانها، پروژه های نفت و گاز و محیط های پرنویز، یک طراحی نادرست میتواند باعث کاهش وضوح پیام یا ایجاد نقاط کور صوتی شود.
به همین دلیل، در پروژه های حرفهای بهتر است نیازسنجی، طراحی، تأمین تجهیزات، نصب، پیکربندی و راه اندازی توسط یک تیم متخصص انجام شود.
کلام پایانی
سیستم پیجینگ یکی از مهمترین راهکارهای اطلاع رسانی صوتی در محیط های اداری، تجاری، آموزشی، درمانی و صنعتی است. از سیستم های ساده آنالوگ تا معماری های پیشرفته تحت شبکه، انتخاب راهکار مناسب باید بر اساس اندازه پروژه، تعداد زونها، شرایط محیطی، سطح نویز، قابلیت توسعه، نوع پیامها و الزامات ایمنی انجام شود.
در پروژه های بزرگ، سیستم پیجینگ تحت شبکه میتواند امکاناتی مانند مدیریت مرکزی، زون بندی انعطاف پذیر، زمان بندی پیامها، مدیریت کاربران و یکپارچهسازی با سایر تجهیزات را در اختیار مجموعه قرار دهد.
اتصال صوت با تمرکز بر طراحی و تولید تجهیزات پیجینگ، صوت صنعتی و راهکارهای ارتباطی، میتواند از مرحله نیازسنجی و طراحی تا تأمین تجهیزات، پیکربندی، نصب و راه اندازی پروژه در کنار مجموعهها باشد.
برای انتخاب تجهیزات و طراحی سیستم پیجینگ متناسب با پروژه، ابتدا باید مشخصات محیط و نیازهای فنی بررسی و سپس تجهیزات مناسب انتخاب شوند.
سوالات متداول
1. سیستم پیجینگ چیست؟
- سیستم پیجینگ یک سامانه اطلاع رسانی صوتی است که امکان ارسال و پخش پیام در یک یا چند ناحیه مشخص را فراهم میکند.
2. تفاوت سیستم پیجینگ تحت شبکه و آنالوگ چیست؟
- در سیستم آنالوگ، انتقال صدا عمدتا از طریق مسیرهای صوتی و تجهیزات تقویت کننده انجام میشود. در حالی که در سیستم تحت شبکه، انتقال و مدیریت صدا بر بستر شبکه IP انجام میشود و امکان مدیریت و توسعه انعطاف پذیرتری وجود دارد.
3. سیستم پیجینگ تحت شبکه برای چه مکان هایی مناسب است؟
- این سیستم برای پروژههایی مانند کارخانهها، بیمارستانها، مراکز تجاری، ادارات، مدارس، دانشگاهها، فرودگاهها و بسیاری از پروژه های صنعتی مناسب است.
4. اجزای اصلی سیستم پیجینگ چیست؟
- بسته به نوع پروژه، اجزای اصلی شامل بلندگو، آمپلی فایر، میکروفون یا کنسول پیجینگ، سرور و نرم افزار، تجهیزات شبکه، رک و سایر تجهیزات جانبی است.
5. قیمت سیستم پیجینگ چقدر است؟
- قیمت سیستم پیجینگ به عواملی مانند تعداد بلندگوها و زونها، نوع تجهیزات، معماری آنالوگ یا IP، توان آمپلی فایر، نرم افزار، زیرساخت شبکه، شرایط محیطی، نصب و خدمات پس از فروش بستگی دارد. برای قیمت دقیق، ابتدا باید نیازهای پروژه مشخص شود.
6. آیا سیستم پیجینگ به سیستم اعلان حریق متصل میشود؟
- بله، در معماری های سازگار میتوان سیستم پیجینگ را با سیستم های اعلان حریق و سایر سامانه های هشدار یکپارچه کرد تا در شرایط اضطراری پیام های مشخص در زون های مورد نظر پخش شوند.
7. آیا اتصال صوت سیستم پیجینگ را طراحی و اجرا میکند؟
- بله. اتصال صوت در کنار تولید و تأمین تجهیزات، در حوزه طراحی، پیکربندی، نصب و راهاندازی راهکارهای صنعتی و صوتی و پیجینگ نیز فعالیت دارد.
