تفاوت سیستم صوتی 70V و 100V چیست؟ با کاربرد، مزایا، تفاوت جریان، افت ولتاژ و نحوه انتخاب سیستم 70V یا 100V برای پیجینگ آشنا شوید.

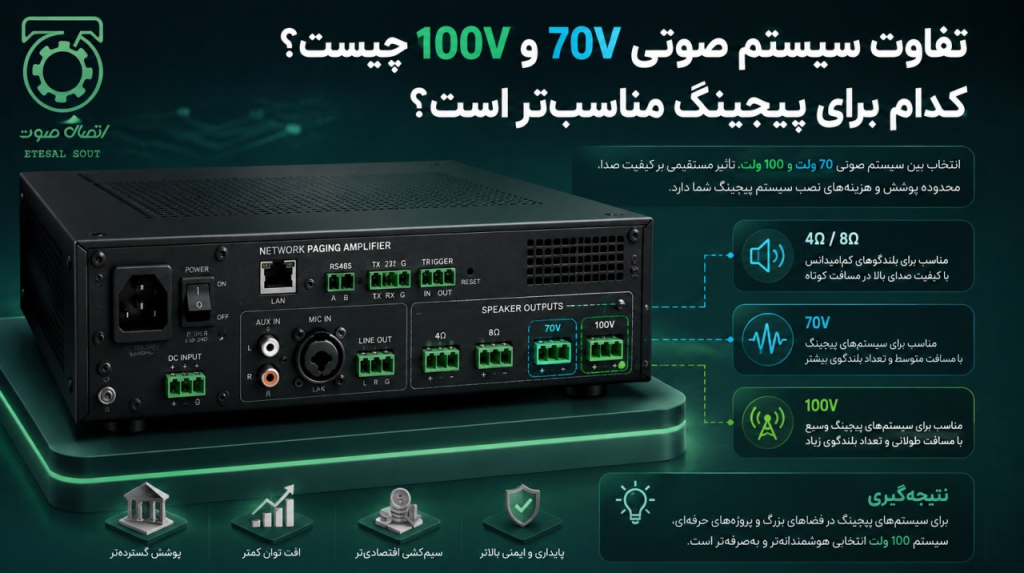

تفاوت آمپلی فایر 70V و 100V چیست؟
اگر تا به حال پشت یک آمپلی فایر پیجینگ را دیده باشید، احتمالا با خروجی هایی مثل 4Ω ،8Ω ،70V و 100V مواجه شدهاید.
اما این اعداد چه معنایی دارند؟
آیا 100V از 70V بهتر است؟
آیا کیفیت صدای 100V بیشتر است؟
و مهمتر از همه برای یک سیستم پیجینگ کارخانه، سوله یا مجموعه صنعتی کدام گزینه انتخاب مناسب تری است؟
در این مقاله میخواهیم خیلی ساده به این سؤالها پاسخ دهیم.

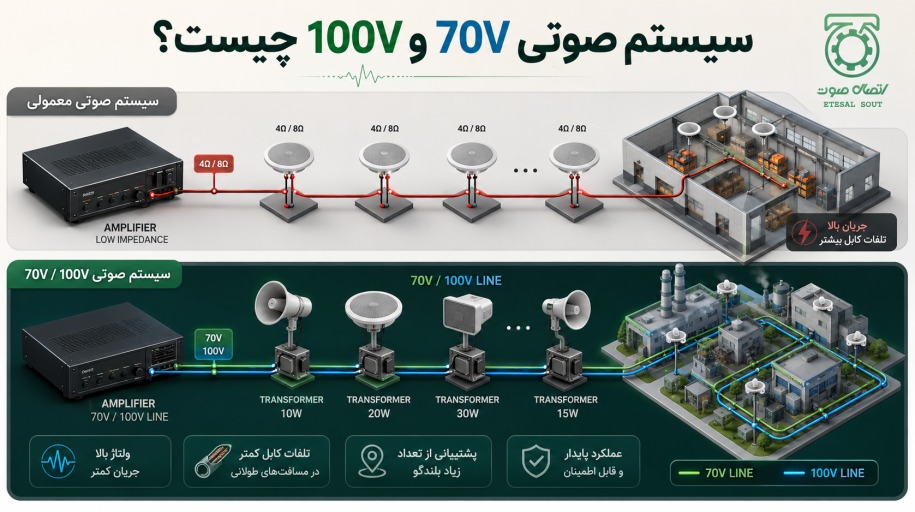

نقش آمپلی فایر در سیستم صوتی 70V و 100V چیست؟
در سیستم های صوتی معمولی، آمپلی فایر مستقیما بلندگوهایی با امپدانس پایین، مانند 4 یا 8 اهم را تغذیه میکند.
اما وقتی قرار است تعداد زیادی بلندگو در فاصله های طولانی نصب کنیم، استفاده از این روش چندان بهینه نیست؛ زیرا برای انتقال یک توان مشخص، جریان بیشتری از کابل عبور میکند و با افزایش طول مسیر، تلفات کابل نیز بیشتر میشود.
اینجاست که سیستم 70V و 100V Line اهمیت پیدا میکنند.
در این سیستمها، خروجی آمپلی فایر به یک خط صوتی با ولتاژ بالاتر منتقل میشود و در سمت بلندگو، ترانسفور ماتور داخلی یا خارجی متناسب با توان مورد نیاز، ولتاژ را کاهش میدهد.
به همین دلیل، این فناوری سال هاست در سیستم صوتی و پیجینگ، صوت عمومی، کارخانهها، بیمارستانها، مراکز خرید و ساختمانهای بزرگ مورد استفاده قرار میگیرد.

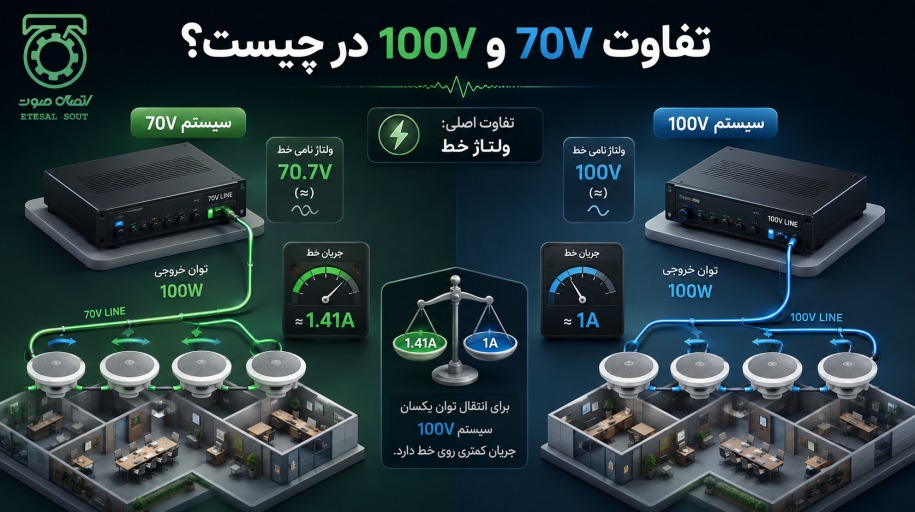

تفاوت V70 و 100V در چیست؟
تفاوت اصلی بسیار ساده است:
ولتاژ خط.
در سیستم 70V، ولتاژ نامی خط حدود 70.7 ولت است، در حالی که در سیستم 100V، ولتاژ نامی خط 100 ولت است.
اما همین تفاوت روی جریان عبوری از کابل تأثیر میگذارد.
برای مثال فرض کنید میخواهیم 100 وات توان صوتی را منتقل کنیم.
در یک خط 100V:
جریان ≈ 1 آمپر
اما در خط 70V:
جریان ≈ 1.41 آمپر
بنابراین برای انتقال توان یکسان، سیستم 100V جریان کمتری روی خط خواهد داشت.
این موضوع به خصوص در مسیرهای طولانی و پروژه هایی که تعداد زیادی بلندگو دارند اهمیت پیدا میکند.

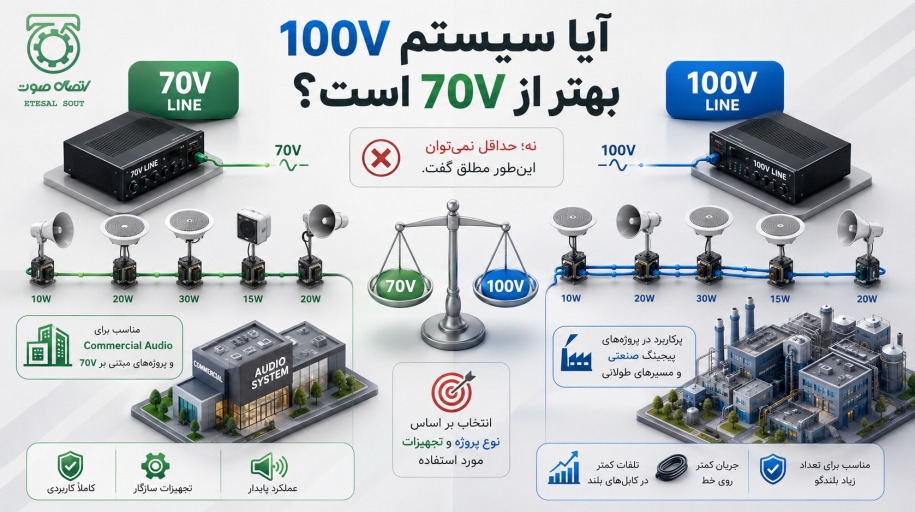

آیا سیستم پیجینگ 100V بهتر از 70V است؟
نه. حداقل نمیتوان اینطور مطلق گفت.
70V و 100V هر دو برای سیستم های صوتی توزیع شده طراحی شدهاند و انتخاب بین آنها باید بر اساس نوع پروژه و تجهیزات مورد استفاده انجام شود.
در بسیاری از پروژه های پیجینگ صنعتی استفاده از سیستم های 100V Line بسیار رایج است. به خصوص زمانی که با تعداد زیادی بلندگو و مسیرهای طولانی کابل کشی مواجه هستیم.
در مقابل، 70 ولت نیز در بسیاری از سیستم های Commercial Audio و پروژه هایی که تجهیزاتشان بر مبنای این استاندارد طراحی شده اند، کاملا کاربردی است.
بنابراین اگر یک آمپلی فایر خروجی 70V دارد و بلندگوهای پروژه نیز برای 70V طراحی شدهاند، دلیلی وجود ندارد که صرفا به خاطر عدد بالاتر، 100V را انتخاب کنیم.

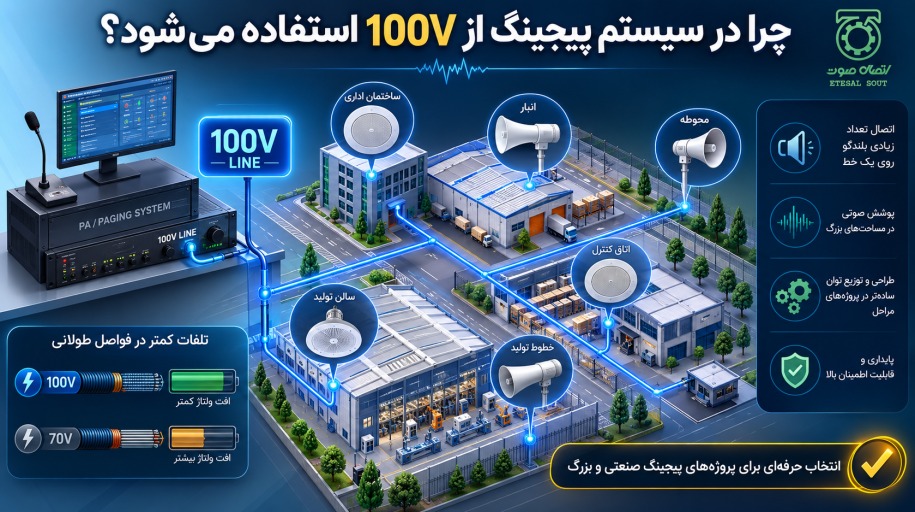

چرا در سیستم پیجینگ از 100 ولت استفاده میشود؟
یکی از دلایل اصلی استفاده از 100V Line در پیجینگ، امکان توزیع صدا در مسافت های نسبتا طولانی و اتصال تعداد زیادی بلندگو به یک خط است.
فرض کنید در یک کارخانه چندین نقطه مختلف نیاز به پخش پیام دارند:
- سالن تولید
- انبار
- محوطه
- اتاق کنترل
- ساختمان اداری
- خطوط تولید
در چنین پروژهای، استفاده از سیستم ولتی باعث میشود طراحی و توزیع توان بین تعداد زیادی بلندگو سادهتر شود.
در واقع، در سیستم پیجینگ بزرگ، موضوع فقط «قدرت آمپلی فایر» نیست. بلکه طراحی خط، توان بلندگوها، طول کابل و افت ولتاژ نیز اهمیت زیادی دارد.
اتصال صوت نیز در مقاله مربوط به کابل سیستم پیجینگ همین موضوع افت ولتاژ و تأثیر ولتاژ خط، طول کابل و سطح مقطع کابل را بررسی کرده است.

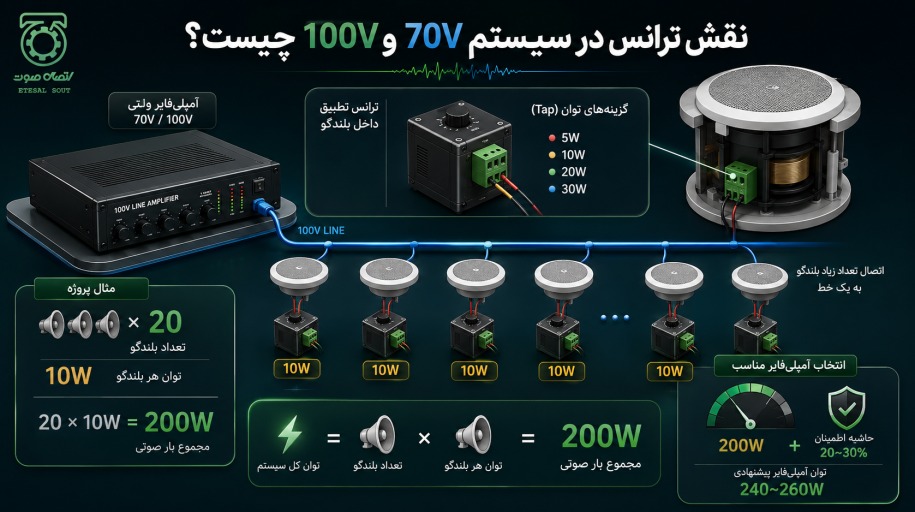

نقش ترانس بلندگو و آمپلی فایر در سیستم 70V و 100V چیست؟
در سیستم های ولتی، بلندگوها معمولا دارای ترانس تطبیق هستند.
روی این ترانس ممکن است گزینه هایی مانند:
5W / 10W / 20W / 30W وجود داشته باشد.
این قابلیت به ما اجازه میدهد مشخص کنیم هر بلندگو چه مقدار از توان آمپلی فایر را مصرف کند.
مثلا اگر 20 بلندگو داشته باشیم و هر کدام روی Tap توان 10W تنظیم شده باشند:
20 × 10W = 200W
بنابراین مجموع بار صوتی برابر با 200 وات خواهد بود.
در زمان انتخاب آمپلی فایر باید مجموع توان بلندگوها و حاشیه اطمینان مناسب در طراحی در نظر گرفته شود.
بین آمپلی فایر70V و 100V برای سیستم پیجینگ کدام را انتخاب کنیم؟
اگر پروژه شما یک سیستم پیجینگ تحت شبکه است، ابتدا باید یک نکته را در نظر داشته باشید:
تحت شبکه بودن آمپلی فایر، با 70V یا 100V بودن خروجی صوتی آن منافاتی ندارد.
برای مثال، یک آمپلی فایر تحت شبکه میتواند سیگنال صوتی را از طریق SIP/RTP و شبکه IP دریافت کند و سپس آن را از خروجی 70V یا 100V به بلندگو های سیستم منتقل کند.
در Etesal نیز آمپلی فایرهای تحت شبکه ای مانند ES-A1080 با خروجی اهمی/ ولتی و پشتیبانی از بلندگوهای 70/100V ارائه میشوند.
بنابراین یک معماری میتواند به شکل زیر باشد:
مرکز تلفن / Paging Server
↓
شبکه IP
↓
آمپلی فایر تحت شبکه
↓
خروجی V100
↓
بلندگوهای V100
این دقیقا جایی است که سیستم های IP Paging با زیرساخت صوتی V100 ترکیب میشوند.
در نهایت 70V و 100V؟
اگر بخواهیم خیلی خلاصه بگوییم:
| 70V | 100V | ویژگی |
| 70.7V | 100V | ولتاژ خط |
| بیشتر | کمتر | جریان در توان یکسان |
| خوب | بسیار خوب | مناسب برای کابل کشی طولانی |
| ✅ | ✅ | استفاده در پیجینگ |
| ✅ | ✅ | سیستم های صنعتی |
| ✅ | ✅ | تعداد زیاد بلندگو |
| خوب | ⭐ بسیار رایج | رایج در بسیاری از پروژه های صنعتی |
بنابراین 100V لزوما بهتر از 70V نیست. اما برای بسیاری از سیستم های پیجینگ گسترده، صنعتی و پروژه هایی با مسیرهای طولانی، انتخاب بسیار رایجی است.
انتخاب نهایی باید بر اساس توان کل سیستم، تعداد بلندگوها، طول مسیر، سطح مقطع کابل، افت ولتاژ و تجهیزات مورد استفاده انجام شود.
اگر در حال طراحی سیستم پیجینگ برای کارخانه، سوله یا مجموعه صنعتی هستید، انتخاب 70 ولت یا 100 ولت نهایتا یکی از مراحل طراحی است و محاسبه صحیح بار و افت ولتاژ نیز اهمیت زیادی دارد.
