راهنمای انتخاب کابل سیستم پیجینگ، بررسی کابل های 70 و 100 ولت، عوامل مؤثر بر افت ولتاژ و تلفات کابل و روش محاسبه افت در سیستم های صوتی.
کابل یکی از بخش های مهم در طراحی و اجرای سیستم های پیجینگ است و انتخاب نادرست آن میتواند باعث افزایش تلفات، افت ولتاژ، کاهش توان دریافتی بلندگوها و در نهایت کاهش کیفیت و وضوح پیام های صوتی شود.
البته نوع کابل مورد استفاده در سیستم پیجینگ به معماری سیستم بستگی دارد. در سیستم پیجینگ آنالوگ و توزیع شده، معمولاً از کابل بلندگو برای انتقال توان صوتی به بلندگوها استفاده میشود؛ در حالی که در سیستم های پیجینگ تحت شبکه (IP)، ارتباط تجهیزات از طریق زیرساخت شبکه و کابل های اترنت انجام میشود.
در این مقاله از اتصال صوت، ابتدا انواع کابل مورد استفاده در سیستمهای پیجینگ را بررسی میکنیم و سپس به سراغ مهمترین موضوع یعنی محاسبه افت ولتاژ و تلفات کابل در سیستمهای 70 و 100 ولت میرویم.
کابل سیستم پیجینگ چیست؟
کابل سیستم پیجینگ مسیر انتقال سیگنال، توان صوتی یا داده میان تجهیزات مختلف سیستم است. نوع کابل به ساختار سیستم بستگی دارد.
در یک سیستم پیجینگ آنالوگ 70 یا 100 ولت، کابل بلندگو وظیفه انتقال توان صوتی از آمپلی فایر به چندین بلندگو را بر عهده دارد. این نوع سیستم برای ساختمان های بزرگ، کارخانهها، مدارس، بیمارستانها، هتلها، مراکز تجاری و محیط هایی که به تعداد زیادی بلندگو و مسیرهای نسبتاً طولانی نیاز دارند، کاربرد زیادی دارد.
در مقابل، در سیستم پیجینگ تحت شبکه، تجهیزات سیستم صوتی مانند بلندگوهای شبکهای و کنسول های پیجینگ از طریق شبکه IP با یکدیگر ارتباط برقرار میکنند. در چنین ساختاری معمولا کابل شبکه علاوه بر ارتباط داده، در تجهیزات سازگار با PoE میتواند برق مورد نیاز دستگاه را نیز منتقل کند.
توجه داشته باشید که:
انتخاب کابل باید بر اساس معماری سیستم، نوع بلندگو، توان کل زون، طول مسیر، شرایط محیطی و نوع سیستم انتقال صدا انجام شود.
تفاوت کابل سیستم پیجینگ آنالوگ و تحت شبکه
یکی از اشتباهات رایج در انتخاب کابل این است که تصور کنیم همه سیستم های پیجینگ از یک نوع کابل استفاده میکنند. در حالی که نوع کابل به معماری سیستم وابسته است.
کابل در سیستم پیجینگ 70 و 100 ولت
- در سیستم های ولتی، آمپلی فایر سیگنال صوتی را روی خط 70 یا 100 ولت توزیع میکند و بلندگوها از طریق ترانسفورمر و تنظیمات توان یا Power Tap به این خط متصل میشوند. بنابراین مجموع توان انتخاب شده برای بلندگوها یکی از مهم ترین پارامترهای طراحی خط است.
کابل در سیستم پیجینگ تحت شبکه
- در سیستم های IP، ارتباط تجهیزات از طریق شبکه انجام میشود. برای مثال، بلندگو های شبکهای میتوانند مستقیما به شبکه متصل شوند و در مدل های مجهز به PoE، برق و ارتباط شبکه از طریق یک کابل شبکه منتقل میشود.
بنابراین قبل از انتخاب کابل باید مشخص شود که پروژه بر پایه سیستم پیجینگ آنالوگ، سیستم 70/100 ولت یا سیستم پیجینگ تحت شبکه طراحی شده است.

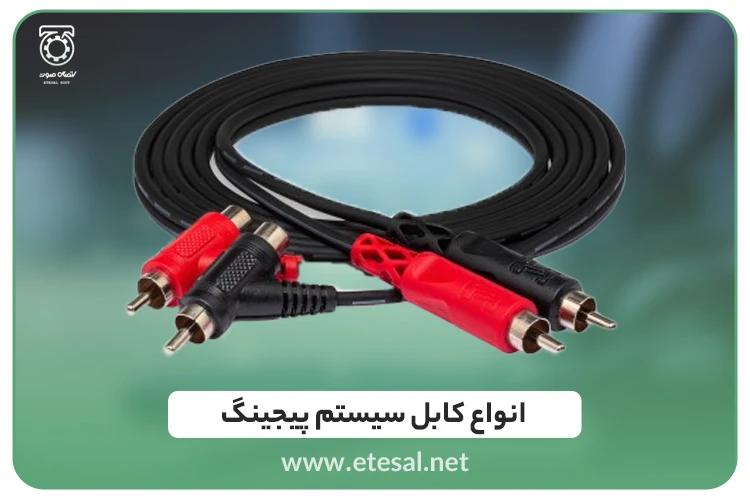

انواع کابل مورد استفاده در سیستم پیجینگ
نوع کابل مورد استفاده در سیستم پیجینگ به ساختار سیستم، فاصله تجهیزات، نوع انتقال سیگنال و شرایط محیطی پروژه بستگی دارد. در سیستم پیجینگ آنالوگ و ولتی، کابل بلندگو برای انتقال سیگنال صوتی اهمیت بیشتری دارد، در حالی که در سیستم های پیجینگ تحت شبکه، کابل شبکه وظیفه انتقال داده و ارتباط تجهیزات را بر عهده دارد. به طور کلی، مهم ترین کابلهای مورد استفاده در سیستم های پیجینگ شامل موارد زیر هستند:

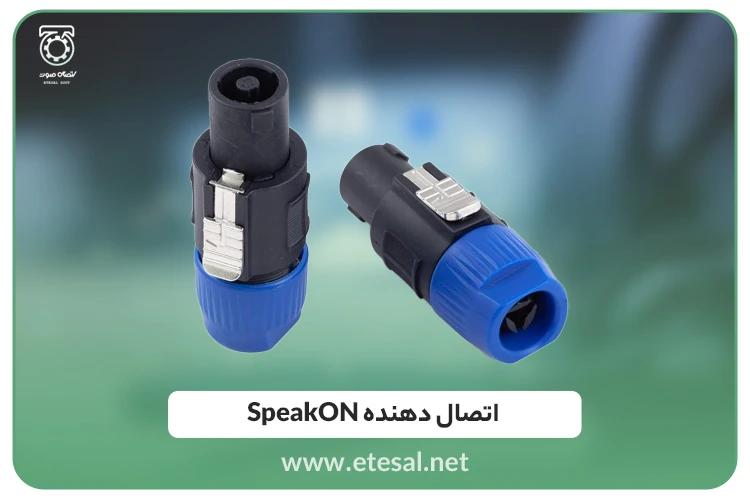

کابل بلندگو
- در سیستم های آنالوگ و 70/100 ولت، کابل بلندگو برای اتصال آمپلی فایر به بلندگوها استفاده میشود. سطح مقطع کابل باید با توجه به طول مسیر، مجموع توان و افت مجاز انتخاب شود.
- هرچه مقاومت کابل کمتر باشد، تلفات توان و افت ولتاژ در مسیر کاهش پیدا میکند. به همین دلیل در مسیرهای طولانی یا خطوط دارای بار بالا، استفاده از کابل با سطح مقطع مناسب اهمیت بیشتری پیدا میکند.

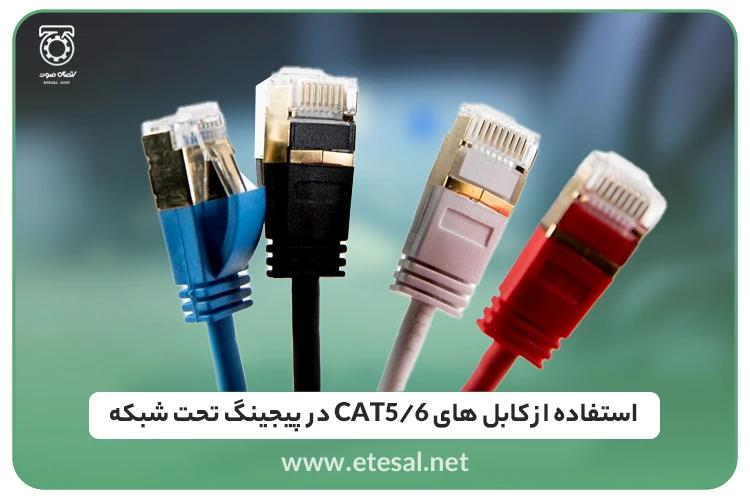

کابل شبکه
- در سیستم های پیجینگ IP، کابل های شبکه مانند CAT5e یا CAT6 برای اتصال تجهیزات به شبکه مورد استفاده قرار میگیرند. انتخاب نوع کابل باید با توجه به سرعت شبکه، فاصله، شرایط نصب و الزامات زیرساخت انجام شود.
- در تجهیزات دارای PoE نیز کابل شبکه میتواند هم زمان برای انتقال داده و تأمین توان استفاده شود. برای نمونه، کنسول پیجینگ شبکه AXIS C6110 از PoE برای نصب و اتصال استفاده میکند.

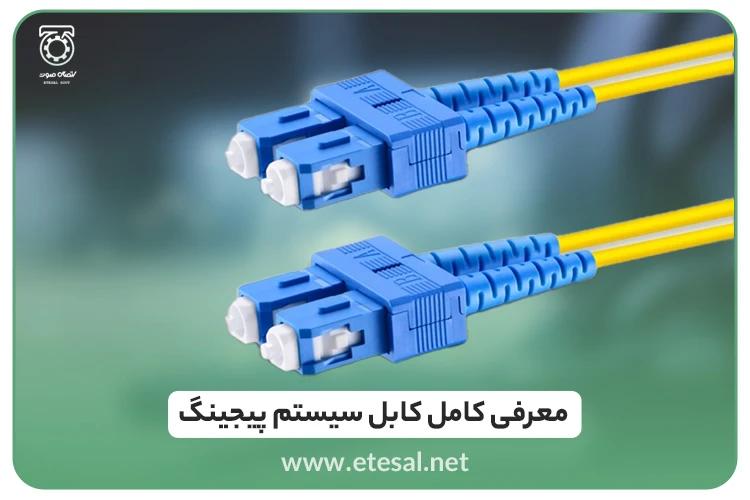

فیبر نوری
- در پروژه های بزرگ، ممکن است برای ارتباط میان ساختمانها، رک های شبکه یا بخش های مختلف سایت از فیبر نوری به عنوان Backbone شبکه استفاده شود. فیبر نوری جایگزین کابل بلندگوی 70/100 ولت نیست، بلکه برای انتقال داده در زیرساخت شبکه کاربرد دارد.
چگونه کابل مناسب سیستم پیجینگ را انتخاب کنیم؟
انتخاب کابل مناسب تنها بر اساس ضخامت یا قیمت انجام نمی شود. مهمترین عوامل عبارت اند از:
- طول مسیر کابل
- مجموع توان بلندگوها
- سطح مقطع هادی
- جنس هادی
- افت ولتاژ مجاز
- شرایط محیطی
- احتمال وجود نویز و تداخل الکترو مغناطیسی
- نوع سیستم پیجینگ
- الزامات ایمنی و مقررات محل نصب
سطح مقطع کابل
- سطح مقطع بیشتر معمولا به معنی مقاومت کمتر هادی است. کاهش مقاومت کابل نیز باعث کاهش افت ولتاژ و تلفات توان میشود.
- بنابراین نمیتوان یک سطح مقطع ثابت را برای همه پروژهها به عنوان «بهترین کابل» معرفی کرد. کابل مناسب باید بر اساس طول مسیر و بار واقعی سیستم محاسبه شود.
طول مسیر
- با افزایش طول کابل، مقاومت مسیر افزایش پیدا میکند. در نتیجه در یک بار مشخص، افت ولتاژ و تلفات کابل نیز بیشتر خواهد شد.
- به همین دلیل در پروژه هایی مانند کارخانهها، هتلها، بیمارستانها و سایت های صنعتی که مسیرهای طولانی دارند، محاسبه افت کابل اهمیت زیادی دارد.
مجموع توان بلندگوها
در سیستم های 70 و 100 ولت، توان انتخاب شده برای هر بلندگو یا Power Tap در محاسبه بار سیستم اهمیت دارد.
برای مثال، اگر 20 بلندگو هر کدام روی 30 وات تنظیم شده باشند:
20 × 30 = 600 وات
بنابراین مجموع بار اسمی بلندگوها 600 وات خواهد بود.
در طراحی واقعی باید ظرفیت آمپلی فایر، حاشیه توان مناسب و شرایط کاری سیستم نیز در نظر گرفته شود. در سیستم های توزیع شده، مجموع توان Tapها نباید از ظرفیت مجاز آمپلی فایر بیشتر شود.
سیستم پیجینگ 70 و 100 ولت چگونه کار میکند؟
سیستم های 70 و 100 ولت برای توزیع صدا در مسیرهای طولانی و اتصال تعداد زیادی بلندگو طراحی شدهاند.
در این سیستمها یک ترانسفورمر در بلندگو، ولتاژ خط را برای درایور بلندگو کاهش میدهد و با انتخاب Power Tap میتوان توان مصرفی هر بلندگو را مشخص کرد.
مزیت اصلی این معماری، امکان اتصال تعداد زیادی بلندگو به یک خط و کاهش جریان مورد نیاز برای انتقال توان در مسیرهای طولانی است. سیستم های 70 و 100 ولت به همین دلیل در کاربردهای تجاری، پیجینگ و سیستم های PA بسیار رایج هستند.

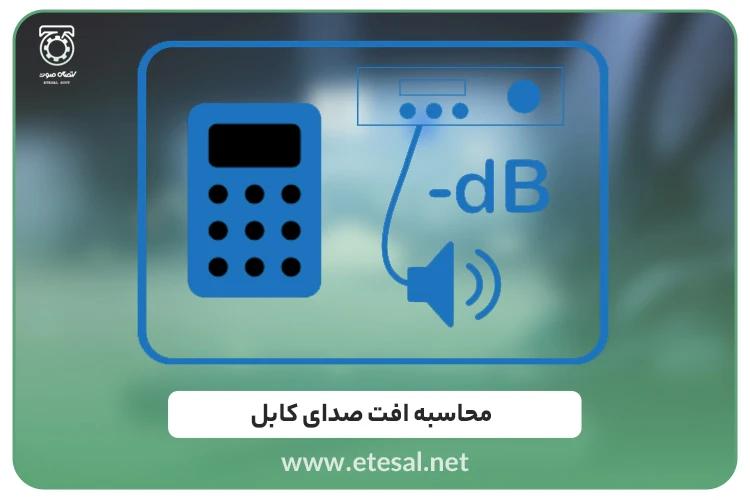

افت ولتاژ در کابل سیستم پیجینگ چیست؟
هنگامی که جریان الکتریکی از مقاومت کابل عبور میکند، بخشی از ولتاژ در طول کابل از دست میرود. این پدیده را افت ولتاژ (Voltage Drop) مینامیم.
مقدار افت ولتاژ به عوامل مختلفی از جمله موارد زیر وابسته است:
- طول کابل
- سطح مقطع هادی
- مقاومت ویژه هادی
- جریان عبوری
- مجموع توان مصرفی بلندگوها
- نحوه توزیع بلندگوها در مسیر

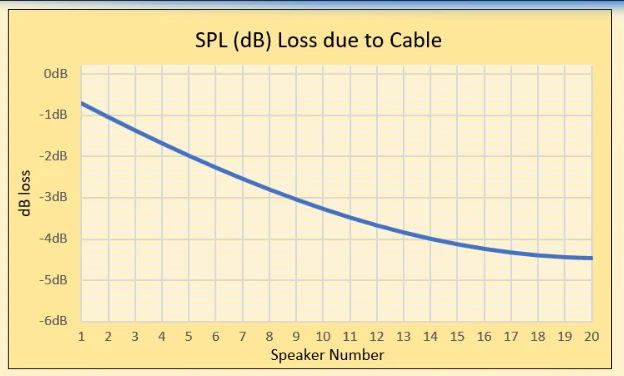

در یک سیستم پیجینگ 70/100 ولت، هرچه بار بیشتری از بخش ابتدایی کابل عبور کند، جریان آن بخش بیشتر خواهد بود. با نزدیک شدن به انتهای مسیر و برداشت توان توسط بلندگوها، جریان عبوری از بخش های بعدی کاهش پیدا میکند.
به همین دلیل در یک خط چند بلندگویی، محاسبه دقیق افت باید بر اساس بخش های مختلف کابل انجام شود.
فرمول محاسبه افت ولتاژ کابل
برای یک بخش مشخص از کابل میتوان افت ولتاژ را به صورت ساده از رابطه زیر محاسبه کرد:
Vdrop = I × R
که در آن:
- Vdrop = افت ولتاژ
- I = جریان عبوری از کابل
- R = مقاومت مسیر کابل
مقاومت هادی نیز به طول و سطح مقطع آن وابسته است:
R = ρ × L / A
که در آن:
- ρ = مقاومت ویژه هادی
- L = طول هادی
- A = سطح مقطع هادی
در یک مدار دو سیمه، برای محاسبه مسیر رفت و برگشت باید طول مؤثر هر دو هادی در نظر گرفته شود.
افت توان کابل در سیستم پیجینگ
علاوه بر افت ولتاژ، بخشی از توان نیز در اثر مقاومت کابل به گرما تبدیل میشود.
فرمول ساده تلفات مقاومتی:
Ploss = I² × R
بنابراین کاهش مقاومت کابل میتواند به کاهش تلفات توان کمک کند.
این موضوع در پروژههایی با مسیرهای طولانی و مجموع توان بالا اهمیت بیشتری پیدا میکند.
چرا سیستم 100 ولت برای مسیرهای طولانی مناسب است؟
یکی از مزایای سیستم های ولتی این است که برای انتقال یک توان مشخص، افزایش ولتاژ خط باعث کاهش جریان مورد نیاز میشود.
از رابطه:
P = V × I
میتوان نتیجه گرفت که برای یک توان ثابت، با افزایش ولتاژ، جریان کاهش پیدا میکند.
کاهش جریان نیز باعث کاهش تلفات مقاومتی کابل میشود. زیرا تلفات مقاومتی با مربع جریان متناسب است:
Ploss = I²R
به همین دلیل سیستم های 70 و 100 ولت برای توزیع صدا در مسیرهای طولانی و پروژه های دارای تعداد زیادی بلندگو کاربرد دارند.
مثال محاسبه بار یک سیستم پیجینگ 100 ولت
فرض کنیم یک پروژه دارای 20 بلندگو باشد و توان هر بلندگو روی 30 وات تنظیم شده باشد.
مجموع توان:
20 × 30 = 600W
در یک خط 100 ولت، جریان ایدهآل متناظر با این توان:
I = P / V
I = 600 / 100 = 6A
است.
اما این عدد تنها یک محاسبه ساده برای بار کل است. برای محاسبه واقعی افت کابل باید مشخص شود که بلندگوها در چه فواصل و با چه ترتیبی در طول مسیر قرار گرفتهاند. زیرا جریان در تمام طول کابل یکسان نیست.
به همین دلیل استفاده از یک عدد ثابت برای افت کابل بدون مشخص کردن توپولوژی و نحوه توزیع بلندگوها میتواند نتیجه نادرستی ایجاد کند.
آیا کابل 0.75 میلی متر مربع برای سیستم پیجینگ مناسب است؟
پاسخ این سؤال به طول مسیر و مجموع بار بستگی دارد و نمیتوان برای تمام پروژهها یک پاسخ ثابت ارائه کرد.
برای مثال، کابل 0.75mm² ممکن است برای یک خط کوتاه و کم بار مناسب باشد، اما همان کابل برای یک خط بسیار طولانی با تعداد زیادی بلندگو میتواند افت قابل توجهی ایجاد کند.
بنابراین انتخاب کابل باید پس از محاسبه مقاومت مسیر و افت ولتاژ انجام شود.
چگونه افت کابل سیستم پیجینگ را کاهش دهیم؟
برای کاهش افت ولتاژ و تلفات کابل میتوان اقدامات زیر را در طراحی پروژه در نظر گرفت:
استفاده از سطح مقطع مناسب
- افزایش سطح مقطع هادی باعث کاهش مقاومت کابل میشود و در نتیجه افت ولتاژ کاهش پیدا میکند.
کاهش طول مسیرهای بسیار طولانی
- در پروژه های بزرگ میتوان با تقسیم بندی مناسب زونها و طراحی چند مسیر مجزا، طول برخی مسیرهای کابل را کاهش داد.
تقسیم بلندگوها بین چند زون
- به جای قرار دادن تعداد بسیار زیادی بلندگو روی یک مسیر، میتوان با طراحی مناسب زونها و خروجی های آمپلیفایر، بار را بین چند خط تقسیم کرد.
انتخاب صحیح توان بلندگوها
- در سیستم های 70/100 ولت، توان Tap هر بلندگو باید بر اساس نیاز صوتی محیط انتخاب شود. افزایش بیدلیل توان Tap باعث افزایش بار کل خط میشود.
استفاده از کابل مناسب برای محیط
- در محیط های صنعتی ممکن است کابل در معرض رطوبت، حرارت، مواد شیمیایی، آسیب مکانیکی یا تداخل الکترومغناطیسی قرار داشته باشد. در این شرایط، نوع روکش، ساختار کابل و الزامات نصب باید متناسب با محیط انتخاب شود.
کابل سیستم پیجینگ در محیطهای صنعتی
- در کارخانهها، پالایشگاهها، نیروگاهها و سایر محیط های صنعتی، انتخاب کابل تنها به افت ولتاژ محدود نمیشود.
تداخل الکترومغناطیسی
- موتورها، درایوها، تابلوهای برق و تجهیزات صنعتی میتوانند منابع تداخل الکترو مغناطیسی باشند. در چنین محیط هایی باید مسیر کابل کشی، فاصله از کابل های قدرت، نوع شیلد و روش اتصال زمین مطابق طراحی پروژه بررسی شود.
شرایط محیطی
- رطوبت، حرارت، مواد شیمیایی و آسیب مکانیکی میتوانند عمر کابل را کاهش دهند. بنابراین انتخاب روکش و ساختار مناسب کابل برای محیط اهمیت زیادی دارد.
مسیرهای طولانی
- در سایتهای صنعتی معمولا فاصله بین اتاق کنترل و محل نصب بلندگوها زیاد است. در این شرایط، محاسبه افت کابل باید از مراحل اصلی طراحی سیستم باشد.
کابل شبکه در سیستم پیجینگ تحت شبکه
در سیستم های پیجینگ IP، معماری سیستم با سیستم های 70/100 ولت سنتی متفاوت است.
برای نمونه، بلندگوهای شبکهای میتوانند مستقیما به شبکه متصل شوند و تجهیزات مدیریت صدا نیز از طریق زیرساخت IP با آنها ارتباط برقرار کنند.
در راهکارهای شبکهای AXIS، بلندگوهای شبکهای به عنوان سیستم های صوتی یکپارچه ارائه میشوند و قابلیت هایی مانند زون بندی، زمان بندی و مدیریت محتوای صوتی از طریق نرم افزارهای مدیریت صوت فراهم شده است.
بنابراین در یک سیستم IP، نباید کابل شبکه را با کابل بلندگوی سیستم 100 ولت یکی دانست. این دو کابل در دو معماری متفاوت، وظایف متفاوتی دارند.
قیمت کابل سیستم پیجینگ به چه عواملی بستگی دارد؟
قیمت کابل سیستم پیجینگ به عوامل مختلفی وابسته است از جمله:
- جنس هادی
- سطح مقطع
- تعداد رشتهها
- طول کابل
- نوع عایق و روکش
- مقاومت در برابر شرایط محیطی
- شیلد و حفاظت در برابر تداخل
- استانداردها و الزامات پروژه
- برند و کیفیت ساخت
بنابراین ارزان ترین کابل همیشه بهترین انتخاب نیست. کابل باید بر اساس مشخصات فنی پروژه انتخاب شود.

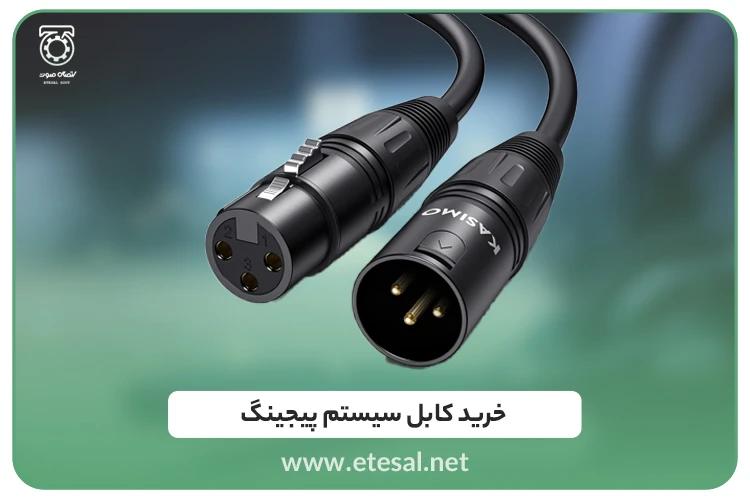

راهنمای خرید کابل سیستم پیجینگ
قبل از خرید کابل سیستم پیجینگ ابتدا باید نوع سیستم را مشخص کنید.
اگر پروژه از سیستم پیجینگ 70 یا 100 ولت استفاده میکند، باید مشخصات کابل بلندگو بر اساس طول مسیر، مجموع توان بلندگوها و افت مجاز تعیین شود.
اگر پروژه بر پایه سیستم پیجینگ تحت شبکه است، باید نوع کابل شبکه، سرعت شبکه، فاصله تجهیزات، PoE و شرایط زیرساخت شبکه بررسی شود.
در پروژه های بزرگ نیز بهتر است انتخاب کابل هم زمان با طراحی زونها، آمپلی فایرها، رک صوتی، شبکه و محل نصب بلندگوها انجام شود.
خرید و انتخاب کابل سیستم پیجینگ از اتصال صوت
در پروژههای پیجینگ، انتخاب کابل باید بخشی از فرآیند طراحی سیستم باشد، نه یک تصمیم جداگانه پس از خرید تجهیزات.
تیم فنی اتصال صوت میتواند با بررسی نوع سیستم، تعداد و توان بلندگوها، طول مسیرها و شرایط محیطی، در انتخاب تجهیزات و طراحی مناسب سیستم پیجینگ به شما کمک کند.
برای پروژه هایی مانند کارخانهها، بیمارستانها، هتلها، مراکز تجاری و سایت های صنعتی، محاسبه بار، افت کابل و تقسیم بندی صحیح زونها میتواند تأثیر مستقیمی بر کیفیت و قابلیت اطمینان سیستم داشته باشد.
جمعبندی
کابل سیستم پیجینگ یکی از اجزای مهم در طراحی و اجرای سیستم صوتی است، اما نوع کابل به معماری سیستم بستگی دارد. در سیستم های 70 و 100 ولت از کابل بلندگو برای توزیع توان صوتی استفاده میشود، در حالی که سیستم های پیجینگ تحت شبکه از زیرساخت Ethernet برای ارتباط تجهیزات بهره میبرند.
در سیستم های ولتی، طول کابل، سطح مقطع هادی، مجموع توان بلندگوها و نحوه توزیع آنها از مهمترین عوامل مؤثر بر افت ولتاژ و تلفات کابل هستند.
به همین دلیل انتخاب کابل مناسب باید بر اساس محاسبات واقعی پروژه انجام شود. استفاده از کابل با سطح مقطع مناسب، تقسیم صحیح زونها و مدیریت توان بلندگوها میتواند به کاهش افت کابل و حفظ کیفیت صدای سیستم پیجینگ کمک کند.
سوالات متداول
1. کابل مناسب برای سیستم پیجینگ چیست؟
- نوع کابل به معماری سیستم بستگی دارد. در سیستم های 70 و 100 ولت از کابل بلندگو و در سیستم های پیجینگ IP از کابل شبکه مناسب استفاده میشود.
2. آیا کابل ضخیمتر باعث کاهش افت ولتاژ میشود؟
- بله. در شرایط یکسان، افزایش سطح مقطع هادی باعث کاهش مقاومت کابل و در نتیجه کاهش افت ولتاژ و تلفات مقاومتی میشود.
3. افت ولتاژ در سیستم پیجینگ به چه عواملی بستگی دارد؟
- طول کابل، سطح مقطع هادی، جنس هادی، جریان عبوری، مجموع توان بلندگوها و نحوه توزیع بلندگوها در مسیر از عوامل اصلی هستند.
4. آیا سیستم 100 ولت برای مسیرهای طولانی مناسب است؟
- سیستم های 70 و 100 ولت برای توزیع صدا در مسیرهای طولانی و اتصال تعداد زیادی بلندگو طراحی شدهاند و با افزایش ولتاژ خط، برای انتقال یک توان مشخص جریان کمتری نسبت به سیستم های ولتاژ پایین نیاز دارند.
5. آیا کابل شبکه همان کابل بلندگوی سیستم پیجینگ است؟
- خیر. کابل شبکه برای انتقال داده در سیستم های IP استفاده میشود، در حالی که کابل بلندگو در سیستم های صوتی 70/100 ولت برای انتقال توان صوتی به بلندگوها به کار میرود.
