طراحی سیستم پیجینگ از نیازسنجی تا نصب و راه اندازی، بررسی تجهیزات، زون بندی، زیرساخت شبکه، بلندگو و آمپلی فایر برای اجرای سیستم پیجینگ IP.
طراحی سیستم پیجینگ یک فرآیند تخصصی است که باید بر اساس نوع کاربری، ابعاد محیط، میزان نویز، تعداد کاربران، تعداد زونها، نوع تجهیزات و زیرساخت ارتباطی پروژه انجام شود. یک سیستم پیجینگ استاندارد تنها مجموعه ای از بلندگو و آمپلی فایر نیست. بلکه ترکیبی از تجهیزات سیستم صوتی، شبکه، نرم افزار و زیرساخت است که باید به صورت هماهنگ طراحی و اجرا شود.
در سیستم های پیجینگ تحت شبکه، انتقال صدا از طریق شبکه IP انجام میشود و تجهیزاتی مانند بلندگوهای IP، میکروفون پیجینگ، آمپلی فایر تحت شبکه، سرور و نرم افزار مدیریت پیجینگ میتوانند در یک ساختار یکپارچه فعالیت کنند.
اگر قصد طراحی، نصب و راه اندازی سیستم پیجینگ برای کارخانه، بیمارستان، سازمان، مدرسه، مجتمع تجاری، فرودگاه یا محیط صنعتی را دارید، در این راهنما با مراحل اصلی طراحی و پیاده سازی سیستم پیجینگ آشنا میشوید.

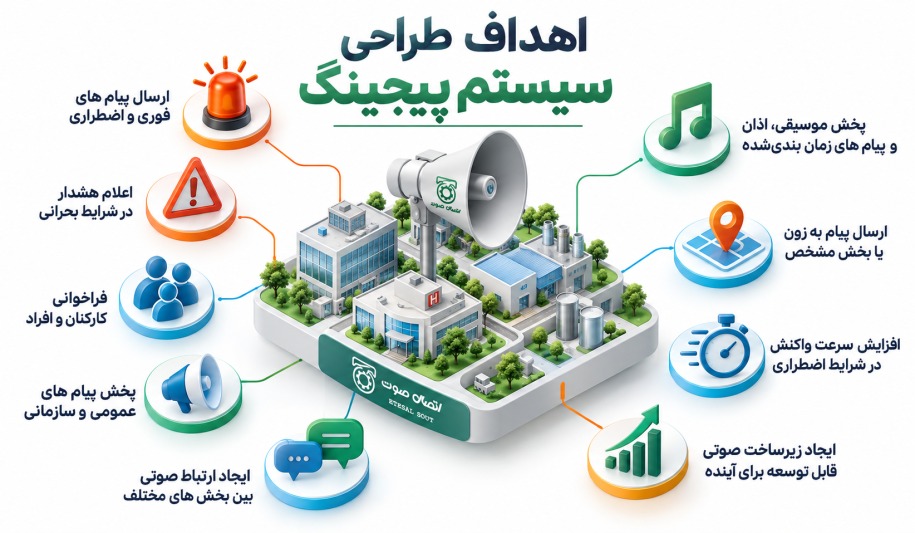

اهداف طراحی سیستم پیجینگ
طراحی سیستم پیجینگ با هدف ایجاد یک بستر سریع، شفاف و قابل اعتماد برای اطلاع رسانی صوتی انجام میشود. مهم ترین اهداف آن عبارتاند از:
- ارسال پیام های فوری و اضطراری
- اعلام هشدار در شرایط بحرانی
- فراخوانی کارکنان و افراد
- پخش پیام های عمومی و سازمانی
- ایجاد ارتباط صوتی بین بخش های مختلف
- پخش موسیقی، اذان و پیام های زمان بندی شده
- ارسال پیام به زون یا بخش مشخص
- افزایش سرعت واکنش در شرایط اضطراری
- ایجاد زیرساخت صوتی قابل توسعه برای آینده
8 اصول اساسی در طراحی سیستم بلندگو پیجینگ
طراحی صحیح سیستم بلندگو پیجینگ فقط به تعداد بلندگوها محدود نمیشود. برای دستیابی به صدایی واضح، یکنواخت و قابل فهم، باید شرایط محیط، نویز، نوع بلندگو، نحوه چیدمان و توان صوتی همزمان بررسی شوند.
| اصل مهم | توضیحات |
|---|---|
| سطح صدای محیط | میزان صدای دستگاه های صنعتی، ماشین آلات و رفت و آمد افراد باید بررسی شود تا نوع و توان بلندگو متناسب با سطح نویز انتخاب شود. |
| وضوح و قابلیت فهم گفتار | در سیستم پیجینگ، وضوح پیام از بلند بودن صدا مهمتر است. انتخاب بلندگو، محل نصب و تنظیم صحیح سیستم باید به گونهای باشد که کلمات به وضوح شنیده شوند. |
| الگوی پوشش بلندگو | هر بلندگو الگوی انتشار متفاوتی دارد. بلندگو های سقفی برای پوشش یکنواخت فضاهای داخلی و بلندگو های شیپوری برای محیط های باز و صنعتی مناسبتر هستند. |
| فاصله و چیدمان بلندگوها | فاصله و محل نصب بلندگوها باید بر اساس ابعاد محیط، ارتفاع نصب، نوع بلندگو و سطح صدای مورد نیاز تعیین شود تا نقاط کم صدا یا اختلاف شدید در شدت صوت ایجاد نشود. |
| انعکاس و آکوستیک محیط | دیوارهای سخت، سقف های بلند و سطوح شیشه ای میتوانند باعث پژواک و کاهش وضوح پیام شوند. بنابراین انتخاب و جانمایی بلندگو باید با شرایط آکوستیکی محیط هماهنگ باشد. |
| توان و سطح فشار صوت (SPL) | توان بلندگو به تنهایی معیار مناسبی برای انتخاب نیست. فاصله مخاطب، میزان نویز، سطح فشار صوت و مساحت تحت پوشش نیز باید در طراحی در نظر گرفته شوند. |
| نویز محیطی | در کارخانهها، کارگاهها و محیط های پرتردد، صدای پس زمینه میتواند وضوح پیام را کاهش دهد. شناسایی منابع نویز به انتخاب صحیح نوع و سطح صدای بلندگو کمک میکند. |
| زونبندی صوتی | در پروژه های متوسط و بزرگ، تقسیم محیط به زون های مختلف امکان ارسال پیام به بخش های مشخص را فراهم میکند و مدیریت اطلاع رسانی را دقیقتر و کاربردیتر میسازد. |
مراحل طراحی و پیادهسازی سیستم پیجینگ
طراحی و اجرای سیستم پیجینگ باید مرحله به مرحله انجام شود. هرگونه اشتباه در نیازسنجی، انتخاب تجهیزات یا طراحی زیرساخت میتواند باعث کاهش کیفیت صدا، افزایش هزینهها و ایجاد مشکلات نگهداری در آینده شود.

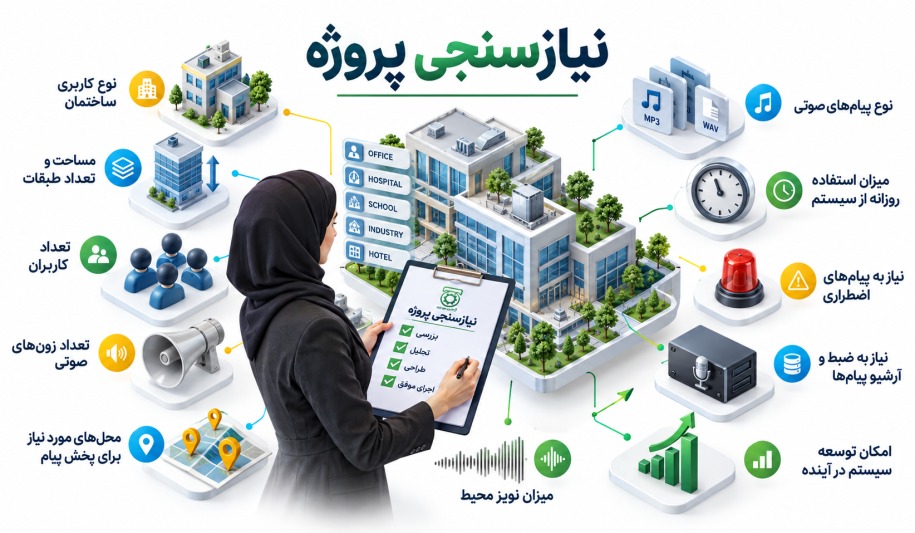

نیازسنجی پروژه
اولین مرحله، مشخص کردن نیازهای واقعی پروژه است.
در این مرحله باید مواردی مانند موارد زیر بررسی شوند:
- نوع کاربری ساختمان
- مساحت و تعداد طبقات
- تعداد کاربران
- تعداد زون های صوتی
- محل های مورد نیاز برای پخش پیام
- میزان نویز محیط
- نوع پیام های صوتی
- میزان استفاده روزانه از سیستم
- نیاز به پیام های اضطراری
- نیاز به ضبط و آرشیو پیامها
- امکان توسعه سیستم در آینده
نیازسنجی صحیح پایه اصلی طراحی یک سیستم پیجینگ کارآمد است.
بررسی محیط و شرایط صوتی
- پس از نیازسنجی، محیط پروژه باید از نظر صوتی بررسی شود.
- ارتفاع سقف، ابعاد فضا، جنس دیوارها و کف، میزان انعکاس صدا، منابع ایجاد نویز و نوع کاربری محیط همگی روی انتخاب تجهیزات و محل نصب بلندگوها تأثیر دارند.
- برای مثال، طراحی سیستم صوتی یک کارخانه با سطح نویز بالا با طراحی سیستم پیجینگ یک ساختمان اداری یا بیمارستان یکسان نیست.

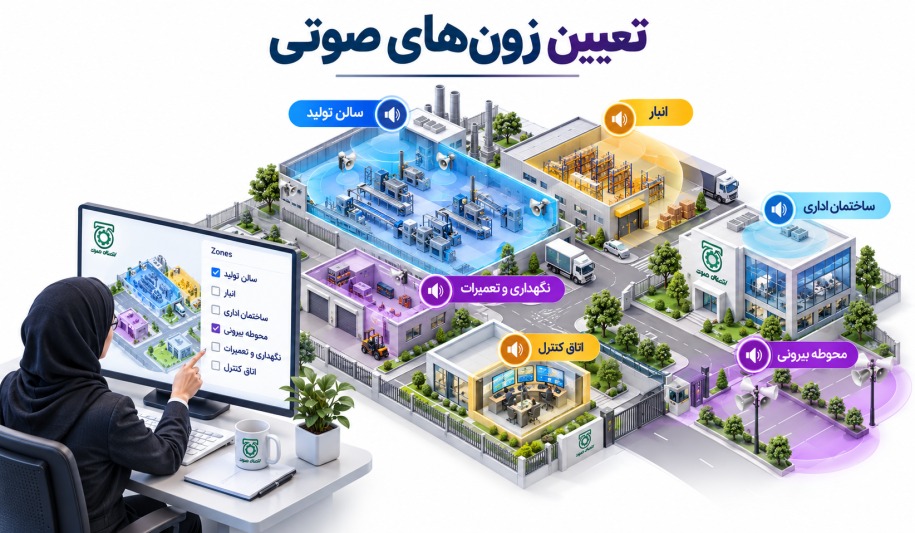

تعیین زون های صوتی
یکی از مهم ترین مراحل طراحی سیستم پیجینگ، تعیین زون های صوتی است.
زون بندی این امکان را فراهم میکند که پیام مورد نظر فقط در بخش مشخصی از مجموعه پخش شود.
برای مثال در یک کارخانه میتوان زون های زیر را تعریف کرد:
- سالن تولید
- انبار
- ساختمان اداری
- محوطه بیرونی
- بخش نگهداری و تعمیرات
- اتاق کنترل
در سیستم های تحت شبکه، مدیریت و تغییر زونها میتواند از طریق نرم افزار انجام شود.
انتخاب سیستم پیجینگ آنالوگ یا تحت شبکه
- پس از مشخص شدن نیازهای پروژه باید معماری سیستم انتخاب شود.
- سیستم پیجینگ آنالوگ معمولا برای پروژ ههایی با ساختار سادهتر و تعداد محدود زونها مورد استفاده قرار میگیرد.
- در مقابل، سیستم پیجینگ تحت شبکه IP برای پروژه هایی که به مدیریت مرکزی، توسعه پذیری، کنترل نرم افزاری، مانیتورینگ و یکپارچه سازی با سایر تجهیزات شبکه نیاز دارند، گزینه مناسبی است.
- انتخاب بین این دو معماری باید بر اساس نیاز واقعی پروژه انجام شود، نه صرفاً قیمت اولیه تجهیزات.

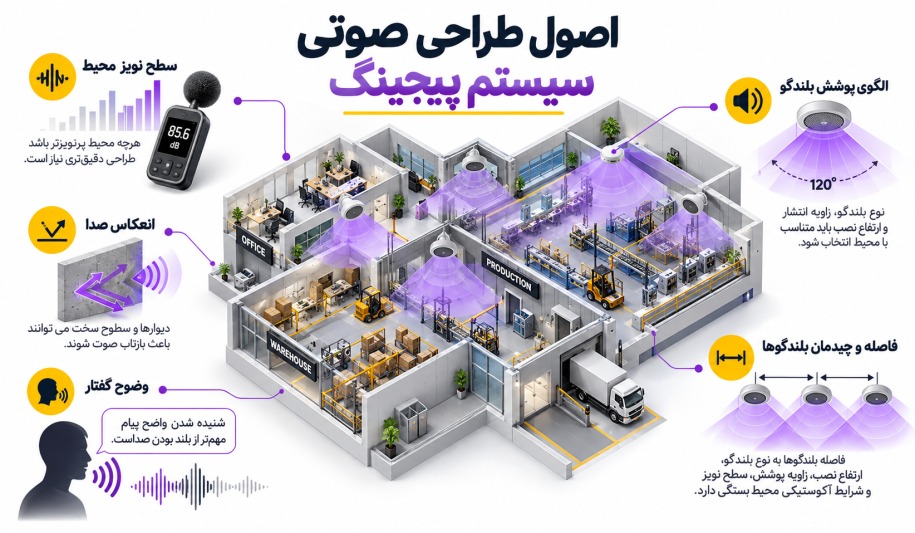

اصول طراحی صوتی سیستم پیجینگ
کیفیت سیستم پیجینگ فقط به قدرت بلندگو وابسته نیست. هدف اصلی، قابل فهم بودن پیام در تمام نقاط مورد نظر است.
در طراحی صوتی باید موارد زیر بررسی شوند:
سطح نویز محیط
- هرچه محیط شلوغتر و پرنویزتر باشد، طراحی سیستم صوتی نیازمند دقت بیشتری است.
الگوی پوشش بلندگو
- نوع بلندگو، زاویه انتشار و ارتفاع نصب آن باید متناسب با محیط انتخاب شود.
انعکاس صدا
- دیوارها، سقفها و سطوح سخت میتوانند باعث بازتاب صوت و کاهش وضوح پیام شوند.
فاصله و چیدمان بلندگوها
- فاصله بلندگوها نباید به صورت یک عدد ثابت تعیین شود. این فاصله به نوع بلندگو، ارتفاع نصب، زاویه پوشش، سطح نویز و شرایط آکوستیکی محیط بستگی دارد.
وضوح گفتار
- در سیستم پیجینگ، شنیده شدن واضح پیام مهمتر از صرفا بلند بودن صداست.

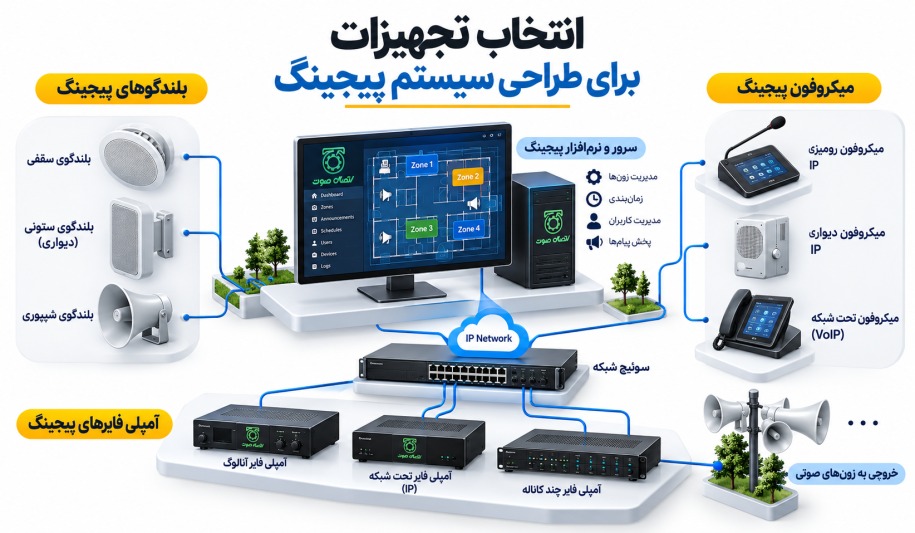

انتخاب تجهیزات برای طراحی سیستم پیجینگ
پس از مشخص شدن معماری سیستم، تجهیزات مورد نیاز انتخاب میشوند.
مهمترین تجهیزات عبارتاند از:
بلندگوهای پیجینگ
با توجه به نوع محیط میتوان از انواع مختلف بلندگو استفاده کرد:
- بلندگوی سقفی
- بلندگوی ستونی (دیواری)
- بلندگوی شیپوری
انتخاب بلندگو باید بر اساس شرایط محیط، سطح نویز، ارتفاع نصب و محدوده پوشش انجام شود.
میکروفون پیجینگ
- میکروفون پیجینگ برای ارسال پیام زنده استفاده میشود و در سیستم های تحت شبکه میتواند از طریق IP و پروتکل های مناسب به سیستم متصل شود.
آمپلی فایر پیجینگ
- در سیستم های آنالوگ، آمپلی فایر وظیفه تقویت سیگنال صوتی و تأمین توان مورد نیاز بلندگوها را بر عهده دارد.
- در سیستم های IP نیز میتوان از آمپلی فایرهای تحت شبکه برای اتصال بلندگو های آنالوگ به زیرساخت IP استفاده کرد.
سرور و نرم افزار پیجینگ
- در سیستم های تحت شبکه، نرم افزار مدیریت پیجینگ نقش مهمی در مدیریت کاربران، زونها، پیامها، اولویتها، زمان بندی و تجهیزات دارد.

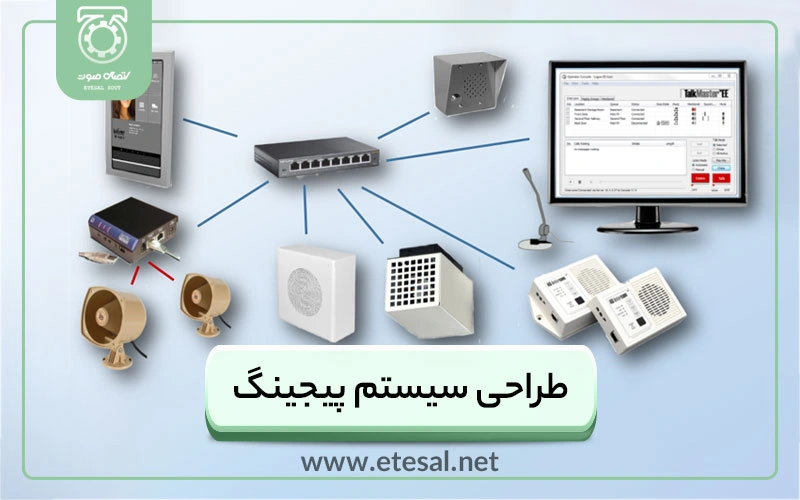

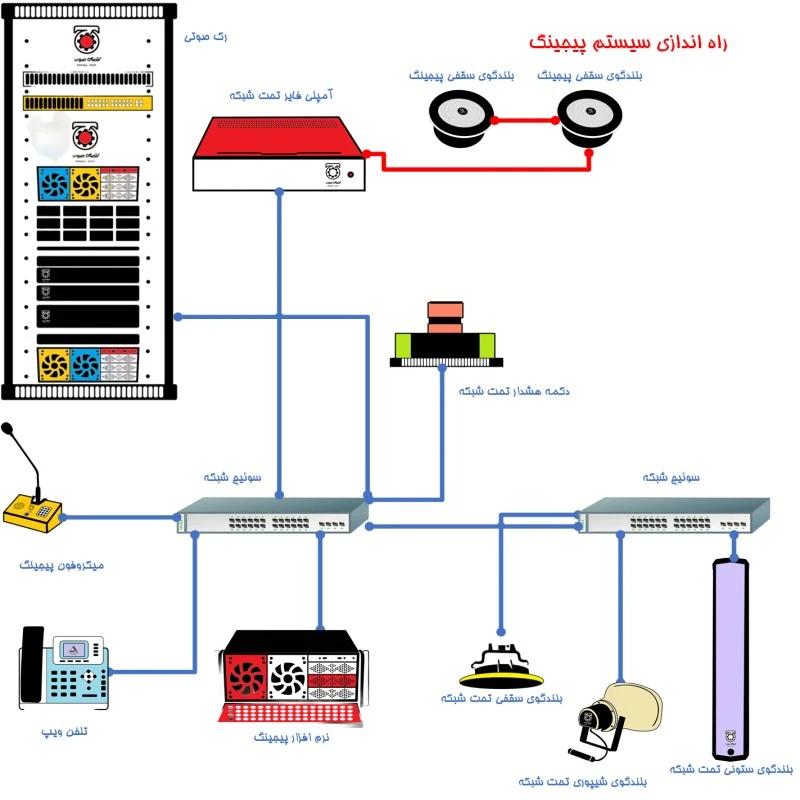

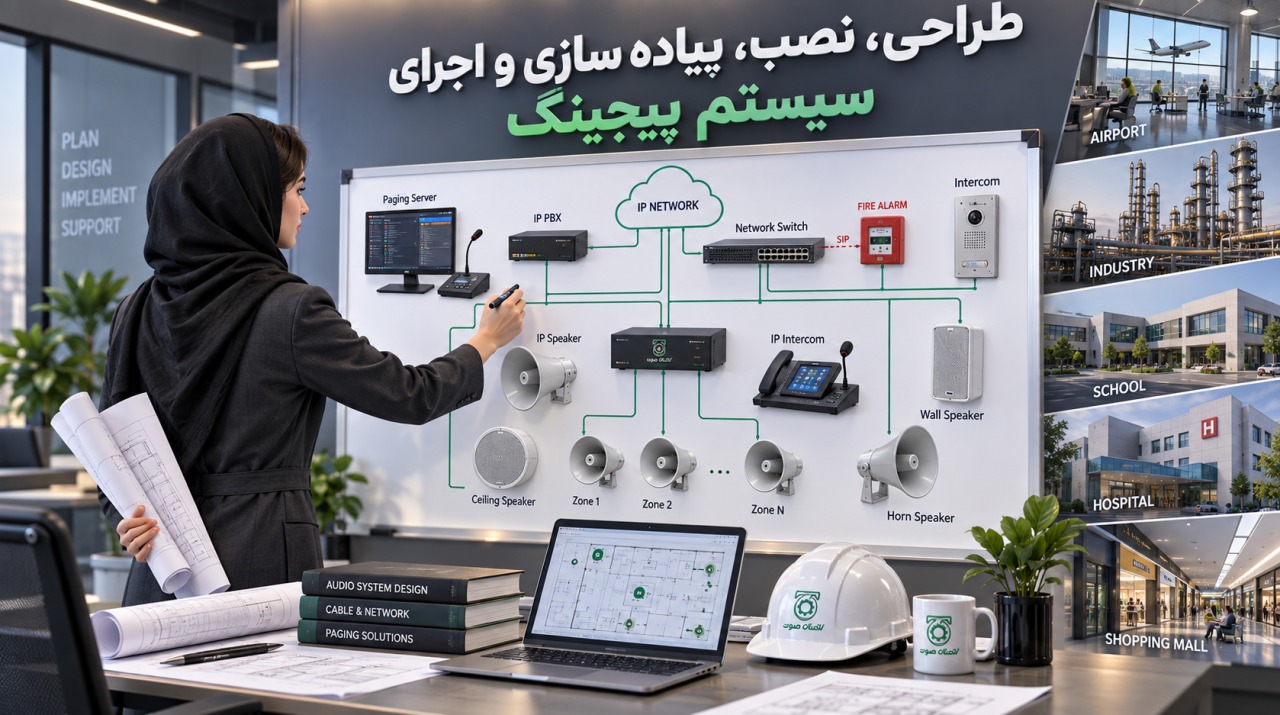

طراحی سیستم پیجینگ تحت شبکه
در سیستم پیجینگ تحت شبکه تجهیزات صوتی از طریق زیرساخت IP با یکدیگر ارتباط برقرار میکنند.
ساختار کلی میتواند شامل موارد زیر باشد:
میکروفون یا منبع صوتی → شبکه → سرور و نرمافزار پیجینگ → سوئیچ شبکه → بلندگو یا آمپلیفایر IP
یکی از مزایای مهم این معماری، امکان مدیریت متمرکز تجهیزات و توسعه آسانتر سیستم است.
در پروژه های بزرگ، سیستم پیجینگ میتواند با زیرساخت های دیگری مانند VoIP، اینترکام، سیستم اعلان حریق، دوربین های نظارتی و سایر سامانه های سازمانی یکپارچه شود.

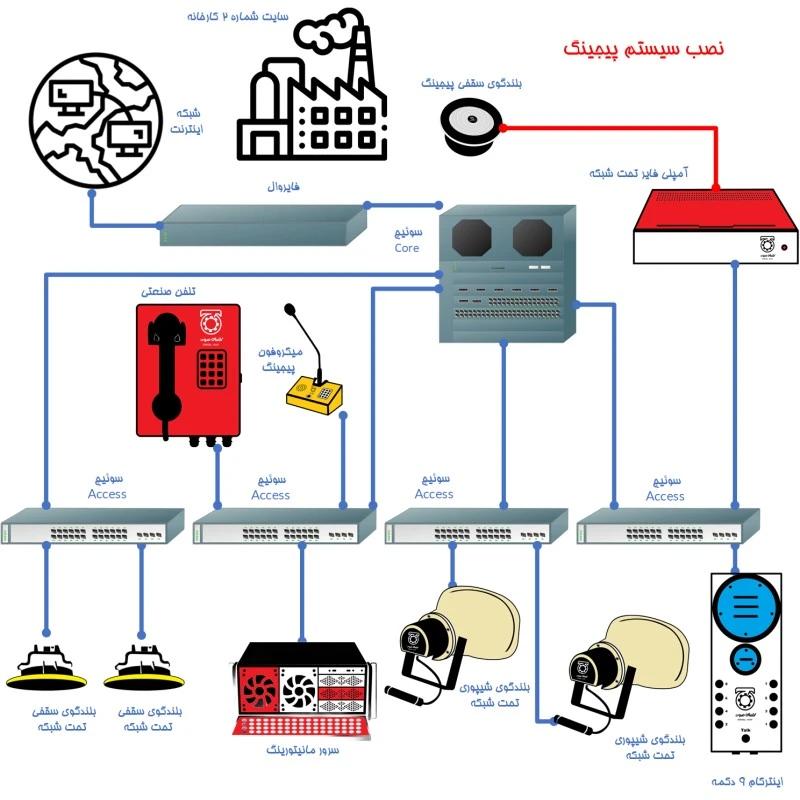

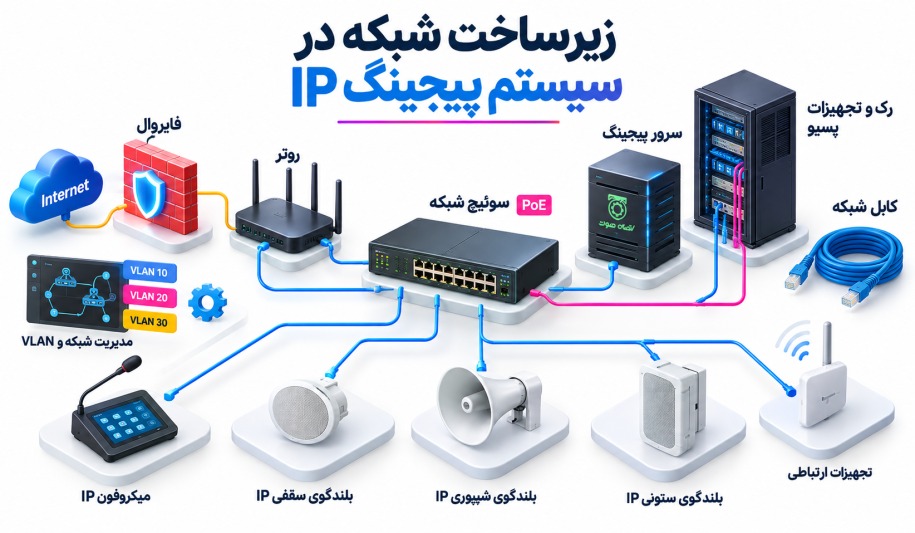

زیرساخت شبکه در سیستم پیجینگ IP
برای اجرای سیستم پیجینگ تحت شبکه باید زیرساخت شبکه متناسب با تعداد تجهیزات و معماری پروژه طراحی شود.
مهمترین تجهیزات زیرساختی عبارتاند از:
- سوئیچ شبکه
- سوئیچ PoE در صورت پشتیبانی تجهیزات
- روتر
- فایروال
- سرور
- کابل شبکه
- رک و تجهیزات پسیو
- تجهیزات ارتباطی مورد نیاز پروژه
در پروژه های بزرگتر، طراحی VLAN، مدیریت ترافیک شبکه و اولویت بندی ترافیک صوتی نیز باید در نظر گرفته شود.
نصب و راه اندازی سیستم پیجینگ
پس از طراحی، نوبت به اجرای پروژه میرسد.
مراحل نصب سیستم پیجینگ معمولا شامل موارد زیر است:
- اجرای زیرساخت و کابل کشی
- نصب رک و تجهیزات شبکه
- نصب سرور و نرم افزار
- نصب بلندگوها
- نصب آمپلی فایر و تجهیزات مرکزی
- نصب میکروفون های پیجینگ
- اتصال تجهیزات به شبکه
- تنظیم IP و تجهیزات شبکه
- تعریف کاربران و زونها
- تنظیم اولویت پیامها
- انجام تست صوتی
- تنظیم سطح صدا
- تست سناریوهای اضطراری
- آموزش اپراتورها
- تحویل نهایی سیستم

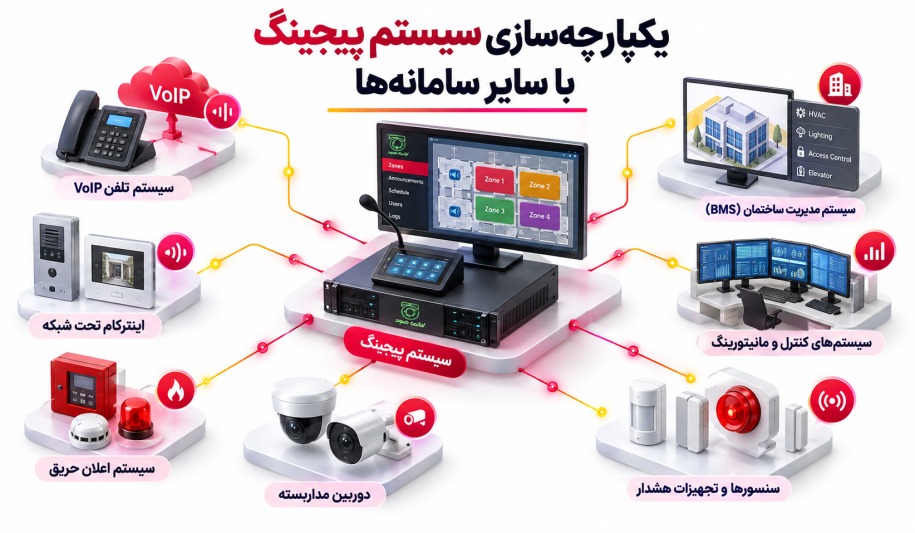

یکپارچهسازی سیستم پیجینگ با سایر سامانهها
یکی از قابلیت های مهم سیستم های مدرن پیجینگ، امکان اتصال به سایر سامانه های سازمانی است.
برای مثال سیستم پیجینگ میتواند با موارد زیر یکپارچه شود:
- سیستم تلفن VoIP
- اینترکام تحت شبکه
- سیستم اعلان حریق
- دوربین مداربسته
- سیستم های کنترل و مانیتورینگ
- سیستم های مدیریت ساختمان
- سنسورها و تجهیزات هشدار
این یکپارچه سازی میتواند باعث شود هشدارهای مهم بدون دخالت اپراتور و بر اساس سناریوهای از پیش تعریف شده در زون های مشخص پخش شوند.
طراحی سیستم پیجینگ برای محیط های مختلف
نوع محیط تأثیر مستقیمی بر طراحی سیستم پیجینگ دارد.
بیمارستانها
- در بیمارستانها وضوح صدا، زون بندی دقیق، اولویت بندی پیامها و قابلیت اطمینان اهمیت زیادی دارد.
کارخانهها
- در محیط های صنعتی باید میزان نویز، وسعت محیط، شرایط نصب و مقاومت تجهیزات در برابر شرایط محیطی در نظر گرفته شود.
مجتمعهای تجاری
- در مراکز خرید، سیستم پیجینگ علاوه بر اطلاع رسانی عمومی برای فراخوانی کارکنان، اعلام هشدار و پخش موسیقی نیز استفاده میشود.
مدارس و مراکز آموزشی
- سیستم پیجینگ در مدارس میتواند برای اعلام برنامهها، زنگها، اطلاع رسانی و پیام های اضطراری مورد استفاده قرار گیرد.
محیط های نفت، گاز و پتروشیمی
- در محیط های پرخطر، انتخاب تجهیزات باید بر اساس طبقه بندی مناطق خطرناک و الزامات ایمنی پروژه انجام شود. در چنین پروژه هایی استفاده از تجهیزات مناسب محیط های خطرناک و طراحی معماری پایدار اهمیت ویژهای دارد.
مزایای طراحی اصولی سیستم پیجینگ
یک طراحی اصولی میتواند مزایای زیر را ایجاد کند:
- افزایش وضوح پیام
- پوشش صوتی مناسب
- کاهش نقاط کور صوتی
- کاهش هزینه های اضافی
- افزایش پایداری سیستم
- مدیریت آسانتر تجهیزات
- توسعه پذیری سیستم
- امکان مانیتورینگ
- افزایش امنیت و سرعت اطلاع رسانی
- امکان یکپارچه سازی با سایر سامانهها
چرا طراحی سیستم پیجینگ باید توسط متخصص انجام شود؟
طراحی سیستم پیجینگ ترکیبی از دانش صوت، شبکه، برق و زیرساخت است. انتخاب اشتباه بلندگو، آمپلی فایر، کابل، سوئیچ یا محل نصب میتواند باعث افت کیفیت صدا و افزایش هزینه های پروژه شود.
به همین دلیل، پیش از خرید تجهیزات باید ابتدا نیازسنجی، طراحی صوتی، زونبندی، محاسبات توان، بررسی زیرساخت شبکه و شرایط محیطی انجام شود.
در پروژه های صنعتی و سازمانی، طراحی صحیح از ابتدا میتواند هزینه های اصلاح و توسعه سیستم در آینده را نیز کاهش دهد.

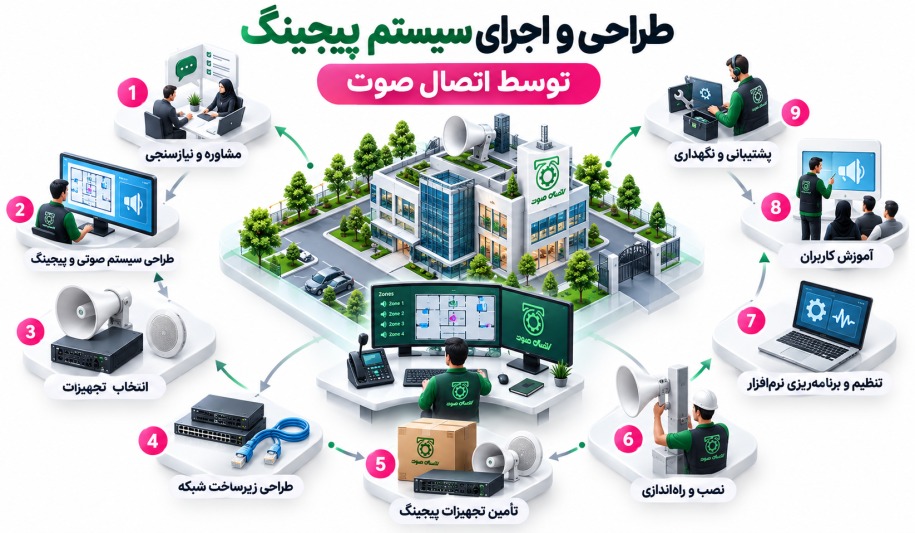

طراحی و اجرای سیستم پیجینگ توسط اتصال صوت
مجموعه اتصال صوت با تمرکز بر راهکارهای پیجینگ و صوت تحت شبکه، خدمات طراحی، تأمین تجهیزات، نصب و راه اندازی سیستم های پیجینگ را برای پروژه های مختلف ارائه میدهد.
این خدمات میتواند شامل:
- مشاوره و نیازسنجی
- طراحی سیستم صوتی و پیجینگ
- انتخاب تجهیزات
- طراحی زیرساخت شبکه
- تأمین تجهیزات پیجینگ
- نصب و راهاندازی
- تنظیم و برنامهریزی نرمافزار
- آموزش کاربران
- پشتیبانی و نگهداری
باشد.
برای انتخاب تجهیزات و طراحی سیستم پیجینگ متناسب با پروژه، بهتر است پیش از خرید، مشخصات محیط و نیازهای ارتباطی مجموعه توسط کارشناسان بررسی شود.
کلام پایانی
طراحی سیستم پیجینگ تنها انتخاب چند بلندگو و آمپلیفایر نیست؛ بلکه فرآیندی مهندسی است که از نیازسنجی و بررسی محیط آغاز میشود و تا طراحی صوتی، انتخاب تجهیزات، اجرای زیرساخت، نصب، پیکربندی و تست نهایی ادامه دارد.
در پروژه های کوچک ممکن است یک سیستم ساده پاسخگوی نیاز باشد، اما در کارخانهها، بیمارستانها، مجتمع های تجاری، سازمان های بزرگ و محیط های صنعتی، طراحی دقیق و اصولی اهمیت بسیار بیشتری پیدا میکند.
اگر هدف شما ایجاد یک سیستم پیجینگ شفاف، پایدار، قابل توسعه و متناسب با شرایط پروژه است، طراحی باید پیش از خرید تجهیزات انجام شود.
سوالات متداول
1. طراحی سیستم پیجینگ شامل چه مراحلی است؟
- نیازسنجی، بررسی محیط، تعیین زونها، انتخاب معماری سیستم، انتخاب تجهیزات، طراحی زیرساخت، نصب، پیکربندی، تست و آموزش از مراحل اصلی طراحی و اجرای سیستم پیجینگ هستند.
2. سیستم پیجینگ تحت شبکه بهتر است یا آنالوگ؟
- هیچ پاسخ یکسانی برای همه پروژهها وجود ندارد. سیستم تحت شبکه برای پروژه هایی که به مدیریت مرکزی، توسعه پذیری و یکپارچه سازی با شبکه نیاز دارند، گزینه مناسبی است؛ در حالی که سیستم آنالوگ میتواند برای برخی پروژه های سادهتر کاربرد داشته باشد.
3. آیا سیستم پیجینگ IP به سرور نیاز دارد؟
- بسته به معماری و نرم افزار مورد استفاده، ممکن است سیستم به سرور مرکزی نیاز داشته باشد. در پروژه های سازمانی، سرور و نرم افزار مدیریت میتوانند نقش مهمی در مدیریت کاربران، زونها و پیامها داشته باشند.
4. آیا سیستم پیجینگ با سیستم اعلان حریق قابل اتصال است؟
- بله، در صورت طراحی صحیح میتوان سیستم پیجینگ را با سیستم اعلان حریق و سایر سامانه های امنیتی و مدیریتی یکپارچه کرد.
5. برای طراحی سیستم پیجینگ چه اطلاعاتی لازم است؟
- اطلاعاتی مانند نقشه و ابعاد محیط، نوع کاربری، تعداد طبقات، میزان نویز، تعداد زونها، نوع پیامها، تعداد کاربران، شرایط شبکه و نیازهای توسعه آینده برای طراحی دقیق سیستم مفید هستند.
