راهنمای جامع طراحی و اجرای سیستم صوتی مجتمع تجاری و مرکز خرید. بررسی پیجینگ، اسپیکر تحت شبکه، آمپلی فایر، زون بندی، سیستم IP، موسیقی پس زمینه و هزینه اجرا.
سیستم صوتی مجتمع تجاری یکی از بخش های مهم زیرساخت ارتباطی و اطلاع رسانی در مراکز خرید، پاساژها و ساختمان های تجاری بزرگ است. این سیستم فقط برای پخش موسیقی پس زمینه استفاده نمیشود. بلکه میتواند برای پیجینگ عمومی، اطلاع رسانی، پیام های تبلیغاتی، ارتباطات داخلی، مدیریت زون های صوتی و در معماری مناسب، ارسال پیام های مرتبط با شرایط اضطراری مورد استفاده قرار گیرد.
در یک مجتمع تجاری، فضاهایی مانند لابی، راهروها، طبقات، فودکورت، پارکینگ، ورودیها و بخش های اداری نیازهای صوتی یکسانی ندارند. بنابراین طراحی سیستم باید بر اساس معماری ساختمان، میزان نویز، نوع کاربری هر بخش، سطح صدای مورد نیاز و نحوه مدیریت مناطق مختلف انجام شود.
در این راهنما، مراحل طراحی، انتخاب تجهیزات، زون بندی، نصب، راه اندازی و اجرای سیستم صوتی مجتمع تجاری و مرکز خرید را بررسی میکنیم و تفاوت سیستم های آنالوگ و تحت شبکه را نیز توضیح میدهیم.

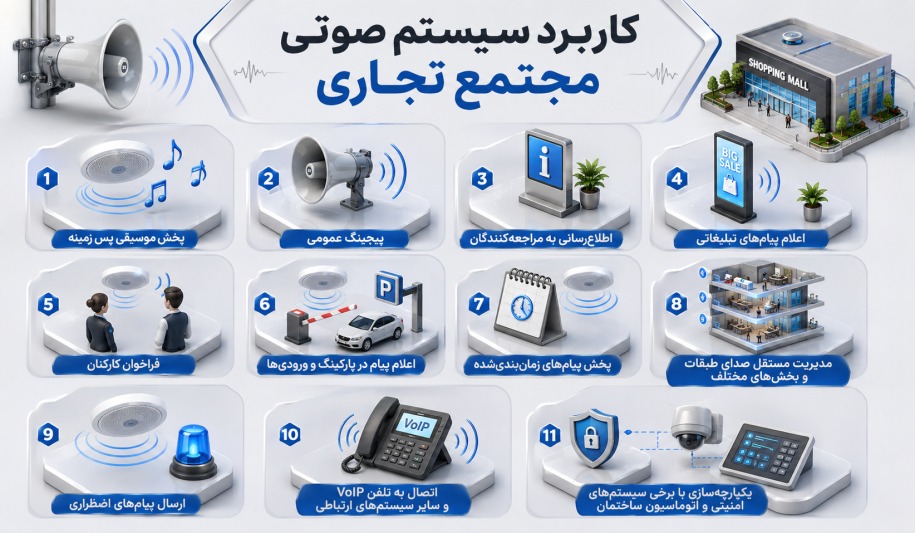

سیستم صوتی مجتمع تجاری چیست و چه کاربردی دارد؟
سیستم صوتی مجتمع تجاری مجموعه ای از تجهیزات سخت افزاری و نرم افزاری است که برای توزیع و مدیریت صدا در بخش های مختلف یک مرکز خرید یا ساختمان تجاری طراحی میشود.
این سیستم میتواند با توجه به نیاز پروژه، برای موارد زیر استفاده شود:
- پخش موسیقی پس زمینه
- پیجینگ عمومی
- اطلاع رسانی به مراجعه کنندگان
- اعلام پیام های تبلیغاتی
- فراخوان کارکنان
- اعلام پیام در پارکینگ و ورودیها
- پخش پیام های زمان بندی شده
- مدیریت مستقل صدای طبقات و بخش های مختلف
- ارسال پیام های اضطراری
- اتصال به تلفن VoIP و سایر سیستم های ارتباطی
- یکپارچه سازی با برخی سیستم های امنیتی و اتوماسیون ساختمان
بنابراین سیستم صوتی مرکز خرید باید علاوه بر کیفیت مناسب، قابلیت مدیریت، توسعه و زونبندی داشته باشد.

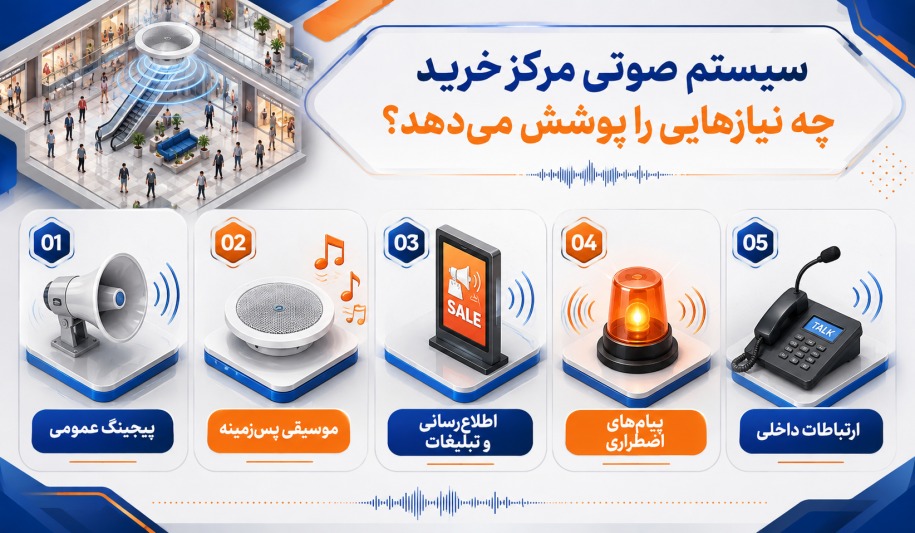

سیستم صوتی مرکز خرید چه نیازهایی را پوشش میدهد؟
سیستم صوتی پاساژ یا مرکز خرید باید فراتر از پخش موسیقی عمل کند و بتواند نیازهای ارتباطی، اطلاع رسانی و ایمنی مجموعه را پوشش دهد. مهمترین نیازهایی که یک سیستم صوتی حرفه ای در مرکز خرید پاسخ میدهد، شامل موارد زیر است:
پیجینگ عمومی
- پیجینگ یکی از اصلی ترین کاربردهای سیستم صوتی در مراکز خرید است. مدیریت یا اپراتور میتواند از طریق میکروفون پیجینگ یا در معماری های تحت شبکه از طریق تجهیزات و نرم افزارهای مرتبط، پیام را برای تمام ساختمان یا یک منطقه مشخص ارسال کند.
برای مثال، میتوان پیام را فقط در طبقه اول، پارکینگ، فودکورت یا بخش خاصی از مجتمع پخش کرد.
موسیقی پس زمینه
- پخش موسیقی مناسب میتواند بخشی از تجربه صوتی مشتریان در فضای مرکز خرید باشد. در این حالت، علاوه بر قدرت کافی، یکنواختی صدا و کیفیت پخش نیز اهمیت زیادی دارد.
- برای موسیقی و پیجینگ ممکن است یک سیستم مشترک یا معماری صوتی جداگانه در نظر گرفته شود؛ این تصمیم به نیاز پروژه و سطح کیفیت مورد انتظار بستگی دارد.
اطلاع رسانی و تبلیغات
- سیستم صوتی میتواند برای اعلام تخفیفها، رویدادها، ساعات کاری، برنامه های مرکز خرید و سایر پیام های عمومی مورد استفاده قرار گیرد.
پیام های اضطراری
- در شرایط اضطراری، امکان ارسال سریع پیام صوتی به مناطق مشخص یا کل ساختمان اهمیت زیادی دارد. طراحی این بخش باید با الزامات ایمنی پروژه و در صورت نیاز با سیستم های مرتبط ساختمان هماهنگ شود.
ارتباطات داخلی
- در مجتمع های بزرگ میتوان از سیستم صوتی برای فراخوان کارکنان، ارتباط بخش های خدماتی، حراست، مدیریت و سایر واحدها استفاده کرد.

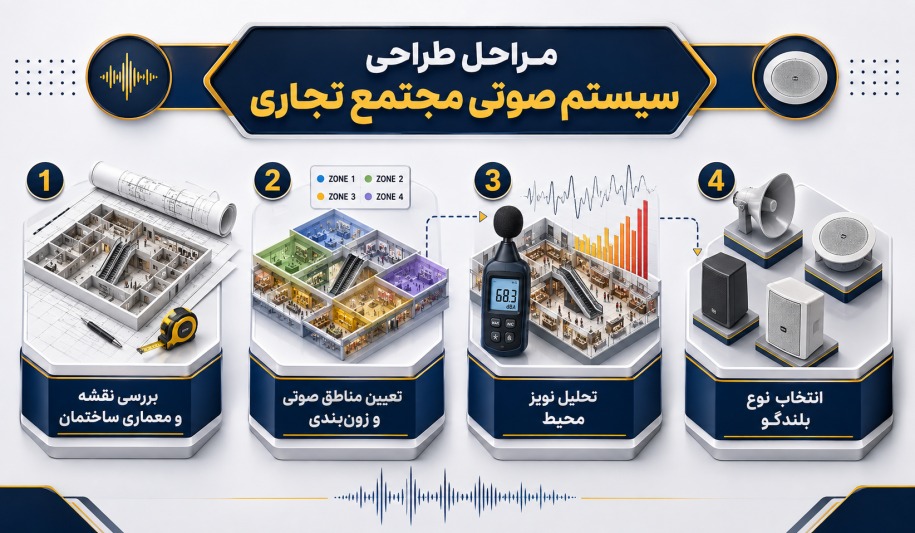

مراحل طراحی سیستم صوتی مجتمع تجاری
طراحی سیستم صوتی باید پیش از خرید تجهیزات سیستم پیجینگ آغاز شود. انتخاب بلندگو و آمپلی فایر بدون بررسی نقشه و شرایط پروژه میتواند باعث افزایش هزینه، ایجاد نقاط کم صدا و کاهش کیفیت پیام شود.
بررسی نقشه و معماری ساختمان
در اولین مرحله باید نقشه معماری و کاربری بخش های مختلف بررسی شود.
مواردی مانند موارد زیر اهمیت دارند:
- تعداد طبقات
- مساحت هر طبقه
- ارتفاع سقف
- راهروها
- لابی
- فودکورت
- پارکینگ
- ورودیها
- فضاهای بیرونی
- اتاقهای مدیریت و حراست
- اتاق تأسیسات
- موانع فیزیکی
تعیین مناطق صوتی و زونبندی
یکی از مهمترین مراحل طراحی، در سیستم پیجینگ مجتمع تجاری تعیین زون های صوتی است.
برای مثال یک مرکز خرید میتواند دارای زون های زیر باشد:
| زون | کاربرد پیشنهادی |
|---|---|
| لابی و ورودی | موسیقی و اطلاعرسانی |
| طبقات | موسیقی و پیجینگ |
| فودکورت | موسیقی و پیام های عمومی |
| پارکینگ | پیام های اطلاع رسانی و اضطراری |
| بخش اداری | پیجینگ داخلی |
| اتاق حراست | کنترل و مدیریت سیستم |
| محوطه بیرونی | پیجینگ و اطلاعرسانی |
زون بندی باعث میشود پیام موردنظر فقط در محدوده ای که به آن نیاز دارد پخش شود و از پخش غیرضروری صدا در سایر بخشها جلوگیری شود.
تحلیل نویز محیط
- میزان نویز در یک لابی آرام با پارکینگ، فودکورت یا بخش های پرتردد یکسان نیست.
- به همین دلیل انتخاب بلندگو باید با توجه به سطح نویز و وضوح گفتار مورد نیاز انجام شود.
- در پروژه های حرفهای، اندازه گیری سطح نویز و بررسی شرایط آکوستیکی محیط میتواند به انتخاب دقیقتر تجهیزات کمک کند.
انتخاب نوع بلندگو
- انتخاب بلندگو باید بر اساس کاربری و معماری هر منطقه انجام شود.
- در فضاهای داخلی، بلندگو سقفی مجتمع تجاری میتوانند برای ایجاد پوشش یکنواخت مناسب باشند. در فضاهایی که نیاز به جهت دهی بیشتر صدا وجود دارد، بلندگو ستونی یا دیواری قابل بررسی هستند.
- برای محوطهها، پارکینگ های بزرگ و بخش های پرنویز نیز بسته به شرایط پروژه میتوان از بلندگوهای شیپوری استفاده کرد.
انواع بلندگو مناسب مرکز خرید
انتخاب بلندگوی مرکز خرید به عواملی مانند ابعاد فضا، ارتفاع سقف، میزان نویز محیط، نوع کاربری و سطح پوشش صوتی مورد نیاز بستگی دارد. برای دستیابی به صدای یکنواخت و شفاف، معمولا ترکیبی از انواع مختلف بلندگوها در بخش های گوناگون مجتمع استفاده میشود که مهمترین آنها شامل موارد زیر است:
بلندگو سقفی
بلندگوهای سقفی برای فضاهای داخلی مانند:
- راهروها
- فروشگاهها
- لابی
- سالن های انتظار
- فودکورت
- دفاتر اداری
کاربرد دارند.
این بلندگوها میتوانند به شکل توکار یا روکار اجرا شوند و در صورت طراحی صحیح، پوشش صوتی یکنواختی ایجاد کنند.
بلندگو دیواری و ستونی
- بلندگوهای دیواری و ستونی زمانی کاربرد بیشتری دارند که نیاز به جهت دهی صوت یا پوشش فضای خاصی وجود داشته باشد.
- این مدلها میتوانند در سالنها، راهروهای خاص، فضاهای مرتفع و برخی بخش های نیمهباز مورد استفاده قرار گیرند.
بلندگو شیپوری
- بلندگو شیپوری بیشتر برای فضاهای باز، پارکینگها، محوطهها و محیط هایی که میزان نویز بالاتر است مورد استفاده قرار میگیرند.
- انتخاب آنها باید بر اساس توان، حساسیت، SPL، زاویه پوشش، ارتفاع نصب سیستم صوتی مرکز خرید و شرایط محیطی انجام شود.

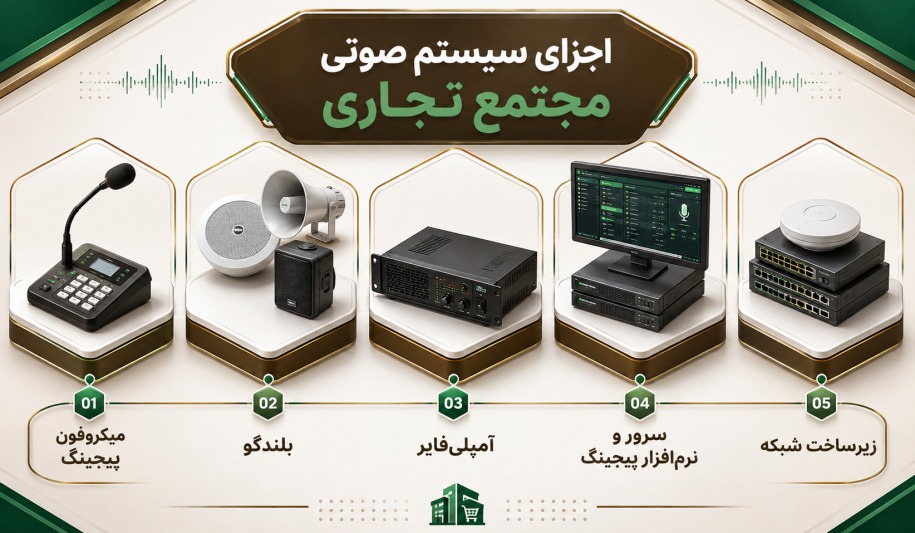

اجزای سیستم صوتی مجتمع تجاری
بسته به معماری پروژه، سیستم صوتی مرکز خرید میتواند از تجهیزات مختلفی تشکیل شود:
میکروفون پیجینگ
- برای ارسال پیام زنده به یک یا چند زون استفاده میشود. در سیستم تحت شبکه، میکروفون IP میتواند از طریق شبکه به سرور یا سایر تجهیزات سیستم متصل شود.
بلندگو
- بسته به محیط میتوان از بلندگوهای سقفی، ستونی، دیواری یا شیپوری استفاده کرد.
آمپلی فایر
- در سیستم های آنالوگ و معماری های مبتنی بر آمپلی فایر، آمپلی فایر وظیفه تأمین توان مورد نیاز بلندگوها را بر عهده دارد.
- در برخی بلندگوهای تحت شبکه، تقویت کننده داخل خود بلندگو قرار گرفته است و بلندگو مستقیما به شبکه متصل میشود.
سرور و نرم افزار پیجینگ
- در سیستم های IP، سرور نرم افزار پیجینگ میتواند برای مدیریت زونها، اولویت پیامها، زمان بندی، پخش فایل صوتی و مدیریت تجهیزات مورد استفاده قرار گیرد.
زیرساخت شبکه
- در سیستم های IP، شبکه LAN، سوئیچها، VLAN، QoS و سایر اجزای زیرساخت شبکه باید متناسب با معماری پروژه بررسی شوند.
سیستم پیجینگ تحت شبکه برای مجتمع تجاری
سیستم پیجینگ تحت شبکه یا IP Paging، صدا را در بستر شبکه منتقل میکند و امکان مدیریت تجهیزات و مناطق مختلف را در یک زیرساخت یکپارچه فراهم میسازد.
در یک مرکز خرید بزرگ، این معماری میتواند امکان موارد زیر را فراهم کند:
- زون بندی صوتی
- کنترل مرکزی
- ارسال پیام به یک یا چند منطقه
- زمان بندی پخش
- مدیریت نرم افزاری
- اتصال به تلفن VoIP
- توسعه آسانتر سیستم
- مانیتورینگ تجهیزات در معماری های پشتیبانی شده
اتصال صوت نیز انواع تجهیزات مورد نیاز این معماری از جمله اسپیکر تحت شبکه، بلندگو سقفی تحت شبکه، بلندگو شیپوری تحت شبکه، آمپلیفایر تحت شبکه و میکروفون پیجینگ را در ساختار محصولات خود ارائه میکند.
مقایسه سیستم صوتی آنالوگ و تحت شبکه
انتخاب بین سیستم آنالوگ و IP باید براساس ابعاد پروژه، تعداد زونها، زیرساخت موجود، قابلیت های مورد نیاز و بودجه انجام شود.
| ویژگی | سیستم آنالوگ | سیستم تحت شبکه |
| انتقال صدا | کابل صوتی | شبکه IP |
| مدیریت مرکزی | محدودتر | گستردهتر |
| زون بندی | وابسته به معماری تجهیزات | انعطاف پذیر |
| توسعه سیستم | نیازمند بررسی کابل کشی | معمولا سادهتر در زیرساخت شبکه مناسب |
| اتصال به VoIP | نیازمند تجهیزات واسط | مناسبتر برای یکپارچه سازی IP |
| مانیتورینگ | محدودتر | در تجهیزات پشتیبانی شده امکانپذیر |
| هزینه اولیه | معمولا کمتر | معمولا بیشتر |
| کاربرد | پروژههای سادهتر | پروژه های بزرگ و هوشمند |
بنابراین نمیتوان گفت سیستم IP همیشه بهترین گزینه است. در یک پروژه کوچک ممکن است سیستم آنالوگ اقتصادیتر باشد. اما در مراکز خرید بزرگ که به زون بندی، کنترل مرکزی و توسعه پذیری نیاز دارند، سیستم تحت شبکه میتواند مزیت های قابل توجهی داشته باشد.
طراحی زون بندی سیستم صوتی مرکز خرید
زونبندی باید بر اساس کاربری واقعی ساختمان انجام شود.
برای مثال ممکن است مدیریت بخواهد:
- موسیقی در تمام طبقات پخش شود
- پیام تبلیغاتی فقط در فودکورت پخش شود
- پیام مربوط به پارکینگ فقط در پارکینگ شنیده شود
- پیام مدیریتی فقط برای کارکنان یک طبقه ارسال شود
- پیام اضطراری در چند زون یا کل ساختمان پخش شود
در چنین شرایطی، طراحی زونها از ابتدای پروژه اهمیت زیادی دارد و باید در انتخاب تجهیزات و معماری سیستم لحاظ شود.

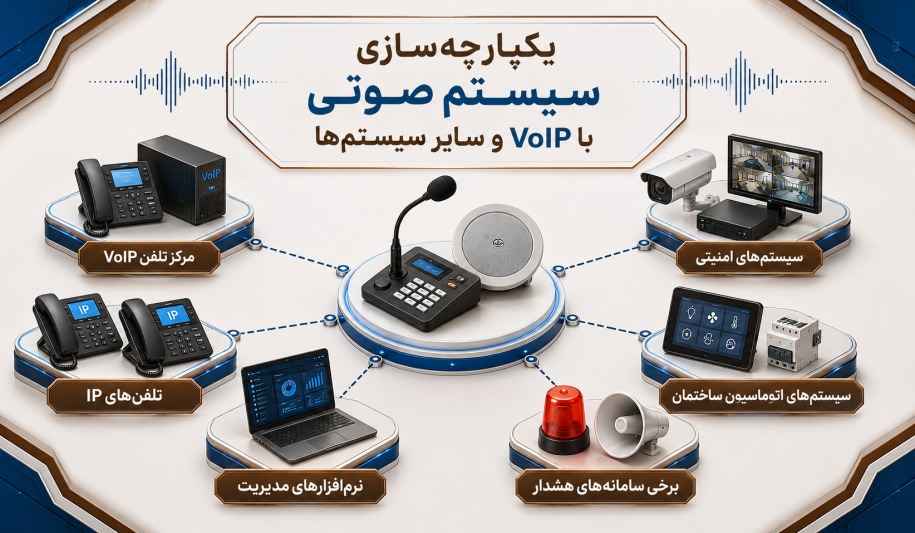

یکپارچه سازی سیستم صوتی با VoIP و سایر سیستمها
یکی از مزیت های معماری IP، امکان یکپارچه سازی سیستم صوتی با سایر تجهیزات ارتباطی و نرم افزاری است.
در صورت پشتیبانی تجهیزات و طراحی صحیح، سیستم پیجینگ میتواند با مواردی مانند:
- مرکز تلفن VoIP
- تلفن های IP
- نرم افزارهای مدیریت
- سیستم های امنیتی
- سیستم های اتوماسیون ساختمان
- برخی سامانه های هشدار
یکپارچه شود.
این یکپارچه سازی باید بر اساس پروتکلها، رابط های نرم افزاری و الزامات پروژه بررسی شود.
اجرای سیستم صوتی مجتمع تجاری
پس از تکمیل طراحی، مرحله اجرا آغاز میشود.
اجرای زیرساخت و کابلکشی
- مسیر کابلها، رکها، تجهیزات شبکه و محل نصب تجهیزات باید طبق نقشه اجرایی مشخص شود.
- در سیستم های آنالوگ، نوع کابل صوتی، مسیر کابل کشی و افت سیگنال اهمیت زیادی دارد.
- در سیستم های IP نیز زیرساخت شبکه، سوئیچها، PoE در تجهیزات پشتیبانی شده و جداسازی منطقی ترافیک صوتی باید بررسی شود.
نصب بلندگوها
- محل نصب بلندگو باید مطابق نقشه طراحی اجرا شود.
- در نصب بلندگوهای سقفی، عواملی مانند ارتفاع سقف، فاصله بین بلندگوها و الگوی پوشش باید رعایت شوند.
- برای بلندگوهای شیپوری نیز ارتفاع، جهت و زاویه انتشار اهمیت بیشتری پیدا میکند.
نصب تجهیزات مرکزی
- تجهیزاتی مانند سرور، آمپلی فایر، سوئیچ شبکه، پردازشگر، میکروفون و سایر تجهیزات در محل های تعیین شده نصب و پیکربندی میشوند.
پیکربندی و زونبندی
- در این مرحله نام گذاری مناطق، سطح صدا، اولویت پیامها، دسترسی کاربران و زمان بندی های مورد نیاز تنظیم میشوند.
تست و تحویل سیستم
پس از نصب، باید عملکرد سیستم در تمام زونها آزمایش شود.
در تست نهایی مواردی مانند:
- وضوح گفتار
- یکنواختی صدا
- عملکرد زونها
- اولویت پیامها
- عملکرد میکروفون
- پخش موسیقی
- زمان بندی
- عملکرد تجهیزات شبکه
- قابلیت های مانیتورینگ
- عملکرد ارتباط با سیستمهای دیگر
بررسی میشوند.

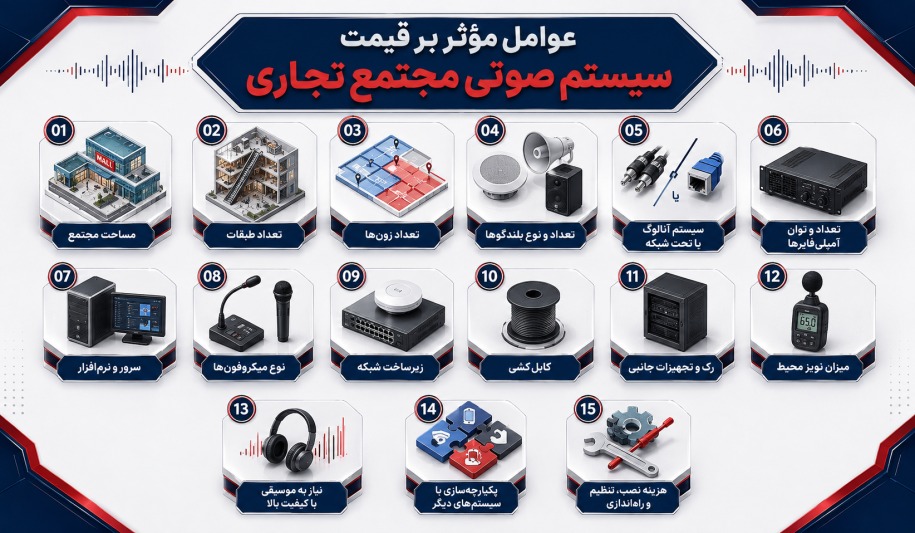

عوامل مؤثر بر قیمت سیستم صوتی مجتمع تجاری
قیمت یک سیستم صوتی مرکز خرید را نمیتوان فقط بر اساس تعداد بلندگو تعیین کرد.
مهم ترین عوامل عبارتاند از:
- مساحت مجتمع
- تعداد طبقات
- تعداد زونها
- تعداد و نوع بلندگوها
- سیستم آنالوگ یا تحت شبکه
- تعداد و توان آمپلی فایرها
- سرور و نرم افزار
- نوع میکروفونها
- زیرساخت شبکه
- کابل کشی
- رک و تجهیزات جانبی
- میزان نویز محیط
- نیاز به موسیقی با کیفیت بالا
- یکپارچه سازی با سیستم های دیگر
- هزینه نصب، تنظیم و راه اندازی
به همین دلیل، قیمت دقیق باید پس از بررسی نقشه و نیازهای پروژه تعیین شود.
اشتباهات رایج در طراحی سیستم صوتی مرکز خرید
برخی اشتباهات میتوانند کیفیت و هزینه نهایی پروژه را تحت تأثیر قرار دهند:
- انتخاب بلندگو صرفا بر اساس توان
- تعیین تعداد بلندگو فقط بر اساس مساحت
- بیتوجهی به نویز محیط
- نادیده گرفتن زون بندی
- استفاده از یک نوع بلندگو برای تمام قسمت های ساختمان
- طراحی نکردن زیرساخت شبکه پیش از اجرای سیستم IP
- بیتوجهی به توسعه آینده سیستم
- نداشتن برنامه تست و تنظیم پس از نصب
- انتخاب تجهیزات بدون بررسی سازگاری آنها با یکدیگر
طراحی سیستم صوتی تحت شبکه مجتمع تجاری باید پیش از خرید تجهیزات انجام شود تا انتخاب تجهیزات دقیقا متناسب با شرایط واقعی پروژه باشد.
چرا طراحی تخصصی سیستم صوتی مجتمع تجاری اهمیت دارد؟
یک مرکز خرید از فضاهای مختلف با کاربریهای متفاوت تشکیل شده است. بنابراین طراحی سیستم صوتی تجاری آن تنها به انتخاب چند بلندگو و اتصال آنها به آمپلی فایر محدود نمیشود.
تعیین تعداد و محل بلندگوها، طراحی زونها، انتخاب معماری آنالوگ یا IP، بررسی نویز، انتخاب تجهیزات مرکزی، طراحی کابل کشی و شبکه و در نهایت تست و تنظیم سیستم، همگی بخشی از فرآیند طراحی حرفهای هستند.
اتصال صوت با تکیه بر تجربه در حوزه طراحی، تولید، تأمین، پیکربندی و اجرای تجهیزات سیستمهای صوتی و پیجینگ، میتواند راهکار متناسب با ابعاد و نیازهای هر پروژه را طراحی و اجرا کند.
سوالات متداول
1. سیستم صوتی مجتمع تجاری شامل چه تجهیزاتی است؟
- بسته به معماری پروژه، این سیستم میتواند شامل بلندگوهای سقفی، ستونی، دیواری یا شیپوری، آمپلی فایر، میکروفون پیجینگ، سرور و نرم افزار، تجهیزات شبکه و سایر تجهیزات جانبی باشد.
2. برای مرکز خرید بلندگوی سقفی بهتر است یا ستونی؟
- انتخاب بین این دو به ارتفاع سقف، معماری فضا، میزان نویز، نوع کاربری و الگوی پوشش مورد نیاز بستگی دارد. بلندگوی سقفی برای بسیاری از فضاهای داخلی مناسب است، در حالی که بلندگوی ستونی در برخی فضاها امکان جهتدهی بهتر صدا را فراهم میکند.
3. آیا سیستم صوتی مرکز خرید باید تحت شبکه باشد؟
- خیر. سیستم آنالوگ نیز میتواند برای برخی پروژهها مناسب باشد. اما اگر مرکز خرید به زون بندی گسترده، مدیریت مرکزی، توسعه پذیری و یکپارچه سازی با زیرساخت IP نیاز داشته باشد، سیستم تحت شبکه میتواند گزینه مناسبی باشد.
4. چگونه تعداد بلندگوهای مرکز خرید تعیین میشود؟
- تعداد بلندگوها بر اساس مساحت، ارتفاع، نوع بلندگو، زاویه پوشش، SPL، میزان نویز، نوع کاربری و سطح صدای مورد نیاز تعیین میشود. بنابراین نمیتوان یک تعداد ثابت را برای همه مراکز خرید پیشنهاد کرد.
5. آیا میتوان سیستم پیجینگ مرکز خرید را به VoIP متصل کرد؟
- در معماری های IP و در صورت پشتیبانی تجهیزات و پروتکل های مورد استفاده، امکان یکپارچه سازی سیستم پیجینگ با مرکز تلفن و تجهیزات VoIP وجود دارد.
6. هزینه اجرای سیستم صوتی مجتمع تجاری چقدر است؟
هزینه به عواملی مانند تعداد طبقات و زونها، نوع و تعداد بلندگوها، معماری سیستم، تجهیزات مرکزی، کابل کشی، زیرساخت شبکه و خدمات طراحی و نصب بستگی دارد. برای برآورد دقیق، بررسی نقشه و نیازهای پروژه ضروری است.
کلام پایانی
سیستم صوتی مجتمع تجاری و مرکز خرید باید فراتر از یک سیستم ساده پخش صدا طراحی شود. یک راهکار حرفه ای باید بتواند پخش موسیقی، پیجینگ، اطلاع رسانی، زون بندی، مدیریت مرکزی و در معماری مناسب، ارتباط با سایر سیستم های ساختمان را متناسب با نیاز پروژه پوشش دهد.
انتخاب بین سیستم آنالوگ و تحت شبکه، نوع بلندگو، تعداد تجهیزات، نحوه زونبندی، طراحی کابلکشی و شبکه و تنظیم نهایی سیستم همگی به شرایط واقعی پروژه بستگی دارند.
اگر برای یک مجتمع تجاری، مرکز خرید یا پاساژ به دنبال طراحی و اجرای سیستم صوتی، سیستم پیجینگ تحت شبکه، انتخاب بلندگو، آمپلی فایر و تجهیزات صوتی مجتمع تجاری هستید، کارشناسان اتصال صوت میتوانند با بررسی نقشه، ابعاد، تعداد زونها و نیازهای ارتباطی پروژه، راهکار مناسب را پیشنهاد دهند.
