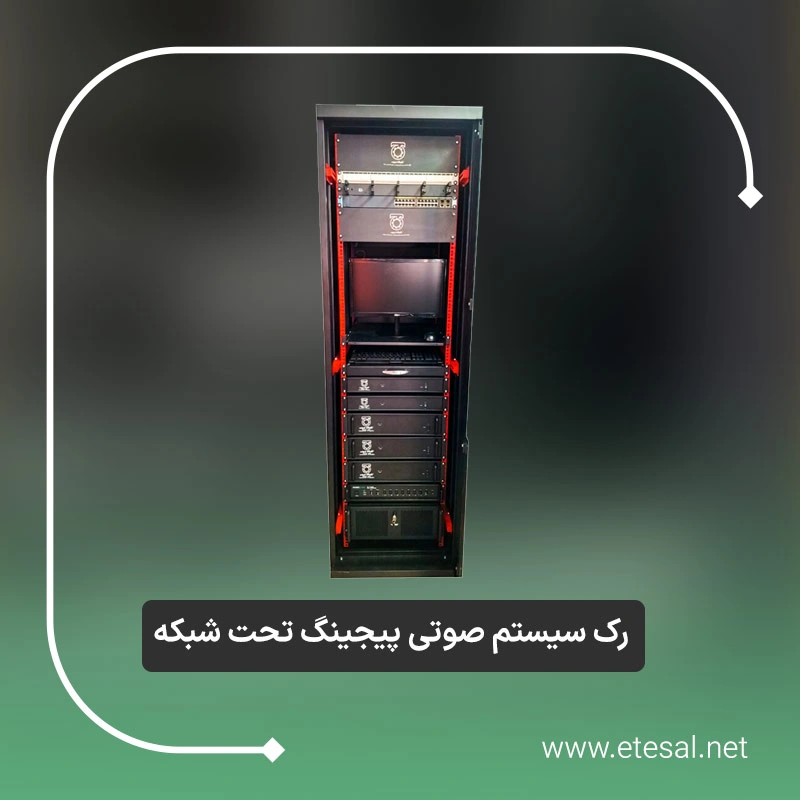

رک سیستم صوتی پیجینگ تحت شبکه مدل ES-R1090

رک صوتی یک مرکز با قابلیت برنامه ریزی برای ورود، توزیع و کنترل صدا به منظور پخش پیام صوتی و موزیک است. در بیشتر صنایع نفت و گاز، ساختمان های اداری و دولتی رک سیستم صوتی پیجینگ تحت شبکه در بخش دیتاسنتر قرار می گیرد. تمامی تجهیزات رک صوتی مثل بلندگو ها، اینترکام، تلفن صنعتی، میکروفون پیجینگ تحت شبکه، زون سلکتور، نرم افزار پیجینگ و اقلام دیگر در بستر شبکه به رک سیستم پیجینگ تحت شبکه متصل می شود.

رک سیستم صوتی الزاماتی در تهویه، تخلیه بار الکتریکی و نحوه چیدمان دارد و به همین دلیل دارای دستور العمل های نصب و آرایش جداگانه ای نسبت به سایر رک های شبکه hsj. مباحث استاندارد مربوط به تشعشع و اختلالات میدان های مغناطیسی مربوط به EMC نمونه ای از الزاماتی است که باید در خرید رک صوتی مورد توجه قرار بگیرد.

ویژگی های رک سیستم صوتی پیجینگ

رک سیستم صوتی پیجینگ با توجه به تناسب آن با حجم و اندازه پروژه دارای ویژگی های مختلفی است و در برخی پروژه های بزرگ ممکن است چندین رک به جای یک رک داشته باشیم. در این قسمت به ویژگی های رک سیستم صوتی پیجینگ خواهیم پرداخت:

• کولینگ مناسب
• درب های کنار باز شو
• درب پشت و جلوی شیشه ای
• مجهز به پاور ماژول
• دارای منبع تغذیه پشتیبان
• دارای سوئیچ شبکه
• دارای مانیتور و یا KVM
• موس و کیبورد سرور پیجینگ
• روشنایی داخلی مناسب

تفاوت رک صوتی و رک سیستم پیجینگ

رک صوتی و رک سیستم پیجینگ در ظاهر و ویژگی های داخلی رک شباهت های زیادی دارند ولی در عملکرد تفاوت دارند. رک سیستم صوتی برای برقراری ارتباط و تماس استفاده نمی شود ولی در رک سیستم پیجینگ که یک رک مخابراتی محسوب می شود از یک مرکز تلفن آنالوگ (PBAX) و یا یک مرکز تلفن تحت شبکه (IP PBX) استفاده می شود.

کار این مرکز تلفن در رک سیستم پیجینگ اتصال سیستم صوت به سیستم تلفنی و سیستم اینترکام است. در بسیاری از اوقات رک سیستم تلفنی، رک سیستم پیجینگ و رک سیستم صوتی یکپارچه و در قالب یک رک است ولی در پروژه های بزرگ هر کدام از آنها دارای یک رک اختصاصی خواهند بود.

تفاوت رک صوتی آنالوگ و تحت شبکه

رک صوتی دو مدل آنالوگ و تحت شبکه دارد:

• رک صوتی آنالوگ
• رک صوتی تحت شبکه

در رک صوتی آنالوگ تمامی ادوات صوت مثل آمپلی فایر ها، میکسر، بلندگو ها و میکروفون ها به وسیله کابل های دو زوج برق (صدا) به یکدیگر متصل می شوند و مدیریت واحدی وجود ندارد. هر یک از تجهیزات، بخشی از کنترل رک سیستم صوتی را در اختیار دارند.

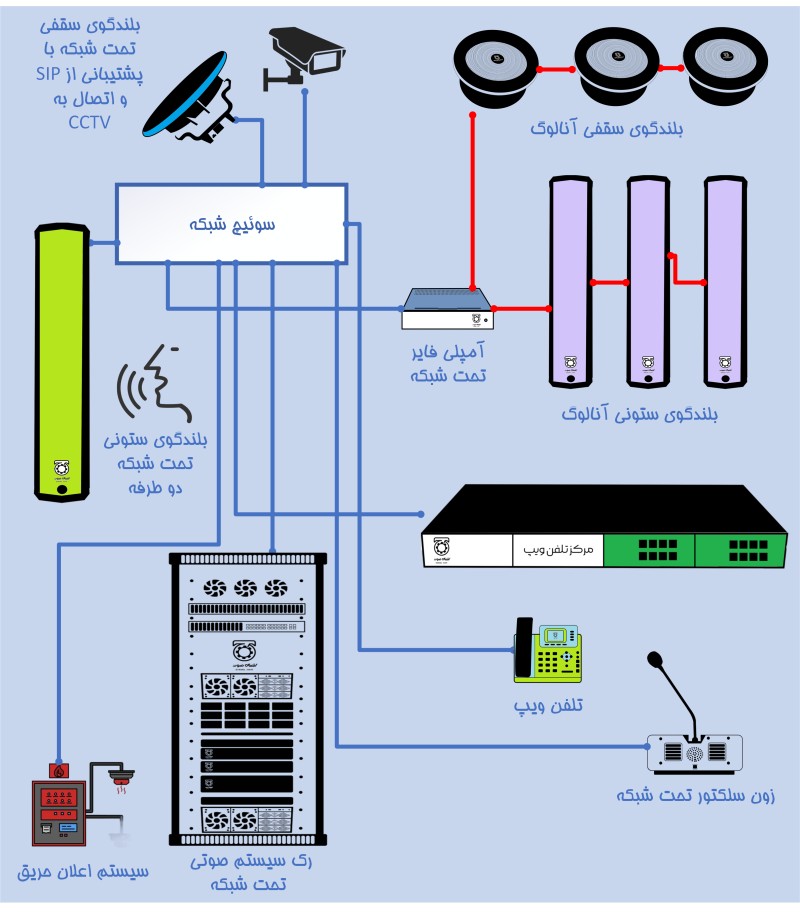

در رک صوتی تحت شبکه تمامی تجهیزات رک صوتی به وسیله کابل شبکه به سوئیچ متصل می شوند و تمامی آن ها به وسیله نرم افزار پیجینگ مدیریت می شوند.

تجهیزات رک صوتی و پیجینگ

تجهیزات رک صوتی و پیجینگ از اجزای مهم برای ارائه کیفیت صوتی مطلوب در مکان‌ های عمومی و تجاری به شمار می ‌روند. این تجهیزات شامل آمپلی فایر، پری امپلی فایر، میکسر و دیگر عناصر مرتبط است. آمپلی فایرها با تقویت سیگنا ل‌های صوتی، ضمانت می ‌کنند که صدا به صورت واضح و رسایی به گوش مخاطبان برسد. پری آمپلی فایرها نقش مهمی در بهینه‌ سازی کیفیت سیگنال قبل از تقویت آن دارند.

میکسرها نیز برای ترکیب و کنترل چندین منبع صوتی استفاده می ‌شوند و به کاربران امکان می‌ دهند تا سطوح و تراز صدا را تنظیم کنند. سایر اجزا شامل میکروفن‌ها، اسپیکرها و تجهیزات سیستم پیجینگ جانبی مختلف نیز در راستای بهبود تجربه شنیداری در سیستم‌ های پیجینگ و صوتی کاربرد دارند. استفاده از این تجهیزات به تسهیل در پخش صوت در محیط های بزرگ و شلوغ کمک می ‌کند. در نهایت، هماهنگی و یکپارچگی بین تمام این تجهیزات پایه‌گذار یک سیستم صوتی کارآمد و حرفه‌ ای است.

تجهیزات رک صوتی و پیجینگ دارای آیتم های مختلفی است که در این قسمت به برخی از آنها اشاره می کنیم:

آمپلی فایر

آمپلی ‌فایر پیجینگ (Paging Amplifier) یک جزء کلیدی در سیستم‌ های پیجینگ و اعلام عمومی است که وظیفه تقویت سیگنال‌ های صوتی را بر عهده دارد. این دستگاه‌ها در محیط ‌هایی مانند ادارات، کارخانه‌ها، بیمارستان‌ها، مراکز خرید و مکان‌ های عمومی دیگر استفاده می شوند تا امکان برقراری ارتباط صوتی واضح و مؤثر را ایجاد کنند.

آمپلی ‌فایر پیجینگ سیگنال‌ های صوتی را از میکروفن یا منبع صوتی دریافت می کند و آن‌ها را تقویت کرده تا بتوانند به بلندگوها منتقل شوند. این تقویت به ایجاد صدای واضح و قابل شنیدن در فضاهای بزرگ کمک می ‌کند.

ویژگی‌ های آمپلی فایر پیجینگ

• توان خروجی انتخاب توان بستگی به اندازه و نوع فضایی دارد که سیستم در آن نصب می ‌شود.
• آمپلی ‌فایرهای پیجینگ دارای چندین ورودی برای اتصال میکروفن‌ها و منابع صوتی مختلف هستند.
• بسیاری از آمپلی ‌فایرها دارای کنترل‌ های تنظیم صدا و اکولایزر هستند که به کاربر اجازه می ‌دهد تا کیفیت صدا را مطابق با نیاز خود تنظیم کنند.
• برخی از آمپلی ‌فایرها قابلیت اتصال به سیستم‌ های دیگر مانند سیستم‌ امنیتی یا دوربین‌ مدار بسته را دارند.

انواع آمپلی فایر پیجینگ تحت شبکه

• آمپلی ‌فایر آنالوگ: این نوع آمپلی ‌فایرها معمولا ساده ‌تر و ارزان ‌تر هستند و برای کاربردهای عمومی مناسب‌ اند.
• آمپلی ‌فایر دیجیتال: این آمپلی ‌فایرها امکانات بیشتری دارند و کیفیت صدای بهتری را ارائه می ‌دهند اما هزینه بالاتری نیز دارند.

آمپلی فایر رک صوتی

آمپلی فایرها در رک صوتی از اساسی ترین تجهیزات به شمار می روند. آمپلی فایرها تامین کننده و تقویت کننده صدا هستند که از طریق ورودی شبکه صدا را دریافت و پردازش می کنند. صدای پردازش شده به خروجی آمپلی فایر منتقل و از طریق کابل به بلندگو ها می رسد.

پری امپلی فایر ها

پری ‌آمپلی ‌فایر یک دستگاه است که وظیفه تقویت کردن سیگنال‌ های صوتی ضعیف است. این سیگنال‌ها توسط میکروفن‌ها یا دیگر ورودی‌ های صوتی تولید می ‌شوند و به قدری ضعیف هستند که نیاز به تقویت دارند تا برای مراحل بعدی قابل استفاده شوند.

نقش اصلی پری‌ آمپلی‌ فایر در رک صوتی سیستم پیجینگ عبارت است از:

• تقویت سیگنال: این دستگاه‌ها به ورودی سیگنال صدا را تقویت کرده و به خروجی مناسب برای ارسال به بلندگوها یا سیستم‌ های تقویت صدا (آمپلی‌ فایر) می‌فرستند.
• کنترل صدا: برخی از پری‌ آمپلی‌ فایرها دارای کنترل‌ های مختلف برای تنظیم و کنترل سطح صدا، تعادل فرکانس‌ها و افکت‌ های صوتی مختلف هستند.
• اتصال به آمپلی‌ فایر: پری‌ آمپلی‌ فایر به عنوان گام اول در زنجیره تقویت صدا عمل می‌کند و سیگنال تقویت شده را به آمپلی‌ فایر ارسال می‌کند تا بلندگوها را تغذیه کند.

کاربرد و اهمیت پری ‌امپلی ‌فایر

• تقویت اولیه: این دستگاه نشان می دهد که سیگنال‌ های صوتی قبل از انتقال به آمپلی ‌فایر کافی قوی هستند.
• کاهش نویز: پری ‌امپلی‌ فایرها با بهبود کیفیت سیگنال، نویزهای ناخواسته را کاهش می ‌دهند.
• پایداری سیستم: با تقویت مناسب سیستم صوتی پایداری بیشتری دارد و صدای پخش شده واضح ‌تر است.

نحوه کار پری ‌امپلی ‌فایر

وقتی شما صحبت می ‌کنید یا میکروفن کار می‌ کند سیگنالی ضعیف تولید می ‌شود. این سیگنال وارد پری ‌امپلی ‌فایر شده و در این دستگاه، سطح آن چندین برابر شده و آماده ارسال به آمپلی ‌فایر می ‌شود.

میکسر

میکسر در رک صوتی و سیستم پیجینگ دستگاهی است که چند منبع صوتی مختلف را (مثل میکروفون پیجینگ، پیام‌ پخش‌ کن، موزیک پس‌ زمینه، ورودی از مرکز تلفن/VoIP یا رادیو) دریافت می‌کند، سطح صدا و کیفیت هرکدام را تنظیم می‌کند و در نهایت یک خروجیِ کنترل‌ شده و یکپارچه به پاور آمپلی‌ فایر یا مستقیما به شبکه پیجینگ می‌دهد.

در کاربردهای صنعتی، میکسر معمولا رک‌ مونت و مناسب کارکرد 24/7 است و قابلیت‌ هایی مثل کنترل ولوم جداگانه هر کانال، تنظیم تُن (Bass/Treble)، میوت و اولویت‌ بندی (Priority) برای میکروفون/ آلارم، ورودی‌ های بالانس برای کاهش نویز در کابل‌ کشی طولانی و گاهی خروجی چند زون برای مدیریت بخش‌ های مختلف ساختمان یا کارخانه را فراهم می‌کند.

میکروفون سیمی و بی سیم

دو نوع میکروفون اصلی در سیستم صوتی پیجینگ تحت شبکه استفاده می ‌شود میکروفون‌ های سیمی و بی‌سیم هستند.

• میکروفون‌ سیمی: این میکروفن ها به‌ واسطه کابل به سیستم صوتی متصل می ‌شوند. همچنین از کیفیت صدای بالاتری برخوردارند و می ‌توانند در محیط‌ های با نویز بالا به‌ خوبی عمل کنند. از دیگر مزایای این نوع میکروفون‌ها می ‌توان به نصب آسان و عدم نیاز به تعویض باتری اشاره کرد. با این حال، محدودیت حرکتی و نیاز به اتصال فیزیکی به سیستم از معایب آن‌ها به شمار می ‌آید.
• میکروفن بی سیم: این میکروفن ها آزادی بیشتری در حرکت به کاربر می ‌دهند. این میکروفون‌ها با استفاده از فناوری‌ های بی ‌سیم مانند بلوتوث یا فرکانس رادیویی، امکان انتقال صدا را بدون نیاز به کابل فراهم می‌ کنند. این ویژگی در محیط‌ های بزرگ یا مکان‌ هایی که نیاز به تحرک بیشتری بسیار مفید است. با این حال، کیفیت صدای این میکروفون‌ها ممکن است تحت تأثیر تداخل‌ های الکترو مغناطیسی قرار گیرد و نیاز به تعویض باتری باشد.

در نهایت، انتخاب بین میکروفون سیمی و بی‌ سیم بستگی به نیازهای خاص هر کاربر، محیط کار و نوع کاربرد مورد نظر دارد. با توجه به ویژگی‌ها و کاربردهای هر یک، می ‌توان بهترین گزینه را با توجه به شرایط محیطی و نیاز مجموعه انتخاب کرد.

• پخش کننده رادیو
• پخش کننده دیسک های نوری
• مازول بلوتوث
• رابط ورودی USB Flash
• زون سلکتور
• خطایاب
• سنسور دما
• سرور اینترکام
• سرور PBAX و یا IP PBX
• ماژول تغذیه
• سرور پیجینگ
• کنسول مانیتورینگ
• مانیتور، موس و کیبورد (KVM)
• پاور امپلی فایر
• سوئیچ شبکه

انواع رک صوتی

رک صوتی در شکل ساختاری دو نوع دارد:

1. رک دیواری
2. رک ایستاده

رک‌ های ایستاده کاربرد گسترده ‌تری دارند و معمولا برای تجهیزات صوتی مانند آمپلی ‌فایرها، پیش‌ تقویت کننده‌ها و سایر دستگاه‌ های صوتی استفاده می‌ شوند. اما رک‌ های دیواری بیشتر برای نگهداری زیر سطح ارتفاعی محدودتر و در فضاهای باریک و طبقات استفاده می ‌شوند.

اندازهٔ رک‌ های دیواری عموما بین 6 تا 9 یونیت است، در حالی که رک‌ های صوتی ایستاده می ‌توانند بزرگ ‌تر باشند و گزینه‌ های 22 یا 42 یونیت را ارائه می ‌دهند که فضا و ظرفیت بالاتری را فراهم می‌ کند.

انتخاب بین این دو مدل به محدودیت‌ های فضایی، نیازهای تهویه و میزان تجهیزات در هر طبقه بستگی دارد. همچنین ترتیب و قفسه ‌بندی مناسب می ‌تواند عملکرد سیستم صوتی را بهبود دهد.

دستورالعمل ها و استاندارد های رک صوتی

چیدمان و بستن تجهیزات صوتی در رک سیستم صوتی نیازمند رعایت اصول خاصی است تا کارایی و امنیت تجهیزات حفظ شود. در ادامه به دستور العمل‌ها و مشخصات رک سیستم صوتی اشاره می‌کنیم:

استاندارد رک سیستم صوتی

ابعاد مناسب: رک باید از نظر ارتفاع، عرض و عمق متناسب با تجهیزات صوتی شما باشد. رک‌ های 19 اینچی برای تجهیزات صوتی و تصویری مناسب هستند.

• جنس و ساختار: از مواد مقاوم و با کیفیت ساخته شده باشد (فلزی یا چوبی) تا تحمل وزن تجهیزات را داشته باشد.
• تهویه مناسب: دارای سوراخ‌ها یا فن‌ هایی برای تهویه هوا باشد تا ازoverheating جلوگیری کند.
• قابلیت دسترسی: درب‌ های جلو و عقب باید قابل باز شدن باشند تا به راحتی به تجهیزات دسترسی پیدا کنید.
• قابلیت نصب تجهیزات: دارای ریل‌ های استاندارد 19 اینچی برای نصب تجهیزات باشد.
• سیستم مدیریت کابل: وجود سیستم‌ های مدیریت کابل برای جلوگیری از شلوغی و به هم ریختگی کابل‌ها.
• پایه‌ های قابل تنظیم: پایه‌هایی که قابلیت تنظیم ارتفاع دارند تا تعادل رک را حفظ کنند.
• قفل و امنیت: امکان قفل کردن درب‌ها برای جلوگیری از دسترسی غیرمجاز.

چیدمان تجهیزات صوتی در رک

• وزن تجهیزات: تجهیزات سنگین‌تر (مانند آمپلی‌ فایرها) را در پایین‌ ترین قسمت رک قرار دهید تا تعادل حفظ شود.
• دستگاه‌ های مرتبط: دستگاه‌ هایی که بیشتر با هم کار می‌کنند (مانند میکسر و پروسسور) را نزدیک به هم قرار دهید تا دسترسی به آن‌ها آسان‌تر باشد.
• مدیریت کابل: کابل‌ها را به صورت منظم و مرتب در داخل رک بچینید و از بست‌ های کابل برای جلوگیری از شلوغی استفاده کنید.
• تهویه: مطمئن شوید که تهویه رک به خوبی انجام می‌شود و هیچ تجهیزاتی مانع جریان هوا نمی‌شوند.
• دستگاه‌ های ورودی / خروجی: ورودی‌ها و خروجی‌ها را در قسمت جلویی رک قرار دهید تا دسترسی آسان‌ تری داشته باشید.

راهنمای خرید رک سیستم صوتی پیجینگ

برای انتخاب یک رک مناسب که تضمین‌ کننده طول عمر تجهیزات و نظم سیستم صوتی شماست، این 5 فاکتور را در اولویت قرار دهید:

• ظرفیت (یونیت): فضای کافی برای تجهیزات فعلی به‌ علاوه فضای خالی برای ارتقای آتی سیستم در نظر بگیرید.
• سیستم تهویه: با توجه به حرارت آمپلی‌ فایرهای پرتوان، حتما از رک‌ های فن‌دار با پنل‌ های مشبک استفاده کنید.
• مدیریت کابل: وجود سینی و فضای استاندارد برای کابل‌کشی، از شلوغی و تداخل نویز جلوگیری می‌کند.
• کیفیت ساخت: به دلیل وزن بالای آمپلی‌ فایرها، رک‌ های فلزی با رنگ کوره‌ ای و بدنه مستحکم انتخاب کنید.
• امنیت فیزیکی: استفاده از رک‌ های قفل‌ دار برای جلوگیری از دسترسی افراد غیرمجاز به اتصالات اصلی ضروری است.

چرا از «اتصال صوت» خرید کنید؟

با خرید از ما، از سازگاری کامل رک با ابعاد تجهیزات، مشاوره فنی برای انتخاب دقیق‌ترین ابعاد (یونیت و عمق) و خدمات نصب حرفه‌ای بهره‌مند می‌شوید.

قیمت رک صوتی

قیمت رک صوتی به عوامل متعددی بستگی دارد و بسته به نوع و کاربرد آن می ‌تواند متفاوت باشد.

• نوع و ابعاد رک‌ها در اندازه‌ های مختلف (ارتفاع، عرض و عمق) تولید می ‌شوند.
• جنس بدنه و کیفیت ساخت (جنس فلز، آلومینیوم یا ترکیبی از فلز و پلاستیک)
• ظرفیت و تعداد یونیت‌ها (U) (هر چه ظرفیت یونیت بیشتر باشد، قیمت بالاتر)
• سیستم خنک‌ کننده و تهویه (برای جلوگیری از داغ شدن آمپلی‌ فایرها و تجهیزات صوتی)
• تجهیزات جانبی و امکانات داخلی (امکاناتی مثل پنل‌ های قابل جدا شدن یا قابل تنظیم برای مدیریت بهتر)
• برند و کشور سازنده (برندهای معتبر داخلی و خارجی)
• امکانات امنیتی (رک‌ های ضد سرقت یا دارای قفل دیجیتال، قیمت بیشتری دارند.)

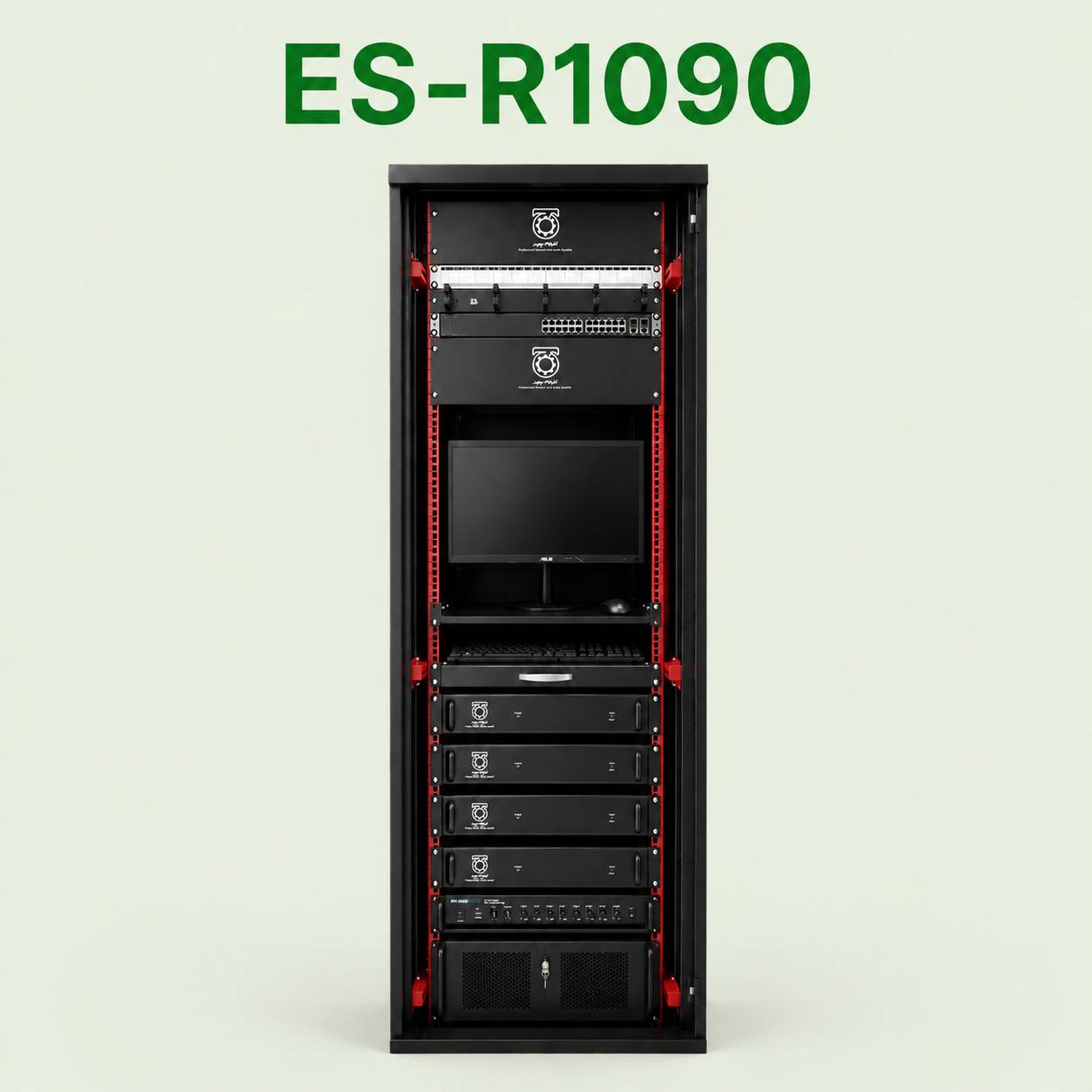

مشخصات فنی رک سیستم صوتی پیجینگ تحت شبکه مدل ES-R1090
