در سیستم های صوتی و پیجینگ صنعتی تداوم عملکرد تجهیزات اهمیت بسیار زیادی دارد. در کارخانهها، پالایشگاهها، نیروگاهها، معادن و سایر محیط های صنعتی، سیستم پیجینگ تنها یک سیستم اطلاع رسانی معمولی نیست. بلکه در بسیاری از پروژهها برای اعلام هشدار، شرایط اضطراری و برقراری ارتباط سریع با کارکنان استفاده میشود. به همین دلیل، خرابی یک آمپلی فایر نباید باعث از کار افتادن بخشی از سیستم شود.
یکی از راهکارهای رایج برای افزایش قابلیت اطمینان این سیستمها، استفاده از معماری N+1 Redundancy یا «افزونگی N+1» در آمپلی فایرها است.

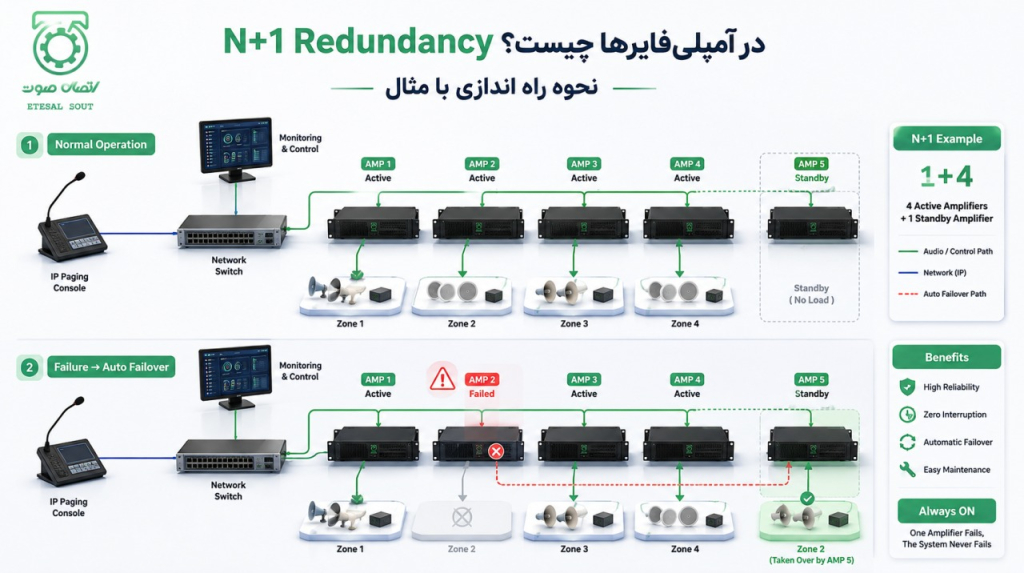

N+1 Redundancy چیست؟
در معماری N+1 تعداد آمپلی فایرهای اصلی مورد نیاز برای تأمین توان سیستم برابر با N است و یک آمپلی فایر اضافی نیز به عنوان آمپلی فایر رزرو (Standby Amplifier) در نظر گرفته میشود.
به زبان ساده:
N آمپلی فایر فعال + 1 آمپلی فایر رزرو = سیستم N+1
آمپلی فایر رزرو در حالت عادی وظیفه تقویت صدای یک زون مشخص را بر عهده ندارد، اما به صورت آماده به کار در سیستم قرار دارد. در صورت بروز خرابی در هر یک از آمپلی فایرهای اصلی، سیستم میتواند آمپلی فایر معیوب را از مدار خارج کرده و آمپلی فایر رزرو را جایگزین آن کند.
بنابراین، هدف اصلی N+1 این است که خرابی یک آمپلی فایر باعث از دست رفتن سرویس صوتی نشود.
چرا به N+1 Redundancy نیاز داریم؟
در پروژه های کوچک، خرابی یک آمپلی فایر ممکن است تنها باعث قطع صدای چند بلندگو شود. اما در پروژه های صنعتی بزرگ، پیامد این خرابی میتواند بسیار جدیتر باشد.
برخی از مهمترین دلایل استفاده از N+1 عبارت اند از:
افزایش قابلیت اطمینان
- اگر یکی از آمپلی فایرها خراب شود، آمپلی فایر رزرو وارد مدار شده و سرویس ادامه پیدا میکند.
جلوگیری از قطع پیجینگ
- در سیستم های صنعتی، اعلام پیام ای اضطراری یا هشدار نباید به دلیل خرابی یک تجهیز متوقف شود.
کاهش زمان تعمیرات
- اپراتور میتواند آمپلی فایر معیوب را تعویض یا تعمیر کند، بدون اینکه لازم باشد سیستم برای مدت طولانی خاموش شود.
مناسب برای پروژه های حساس
- پالایشگاهها، پتروشیمیها، نیروگاهها، فولاد، معادن و زیرساخت های صنعتی از جمله پروژه هایی هستند که در آنها Availability و Reliability اهمیت بالایی دارد.
نحوه عملکرد N+1 چگونه است؟
برای اجرای N+1، تنها اضافه کردن یک آمپلی فایر کافی نیست. سیستم باید بتواند خرابی آمپلی فایر را تشخیص داده و مسیر صوتی را به آمپلی فایر رزرو منتقل کند.
معمولا این معماری شامل اجزای زیر است:

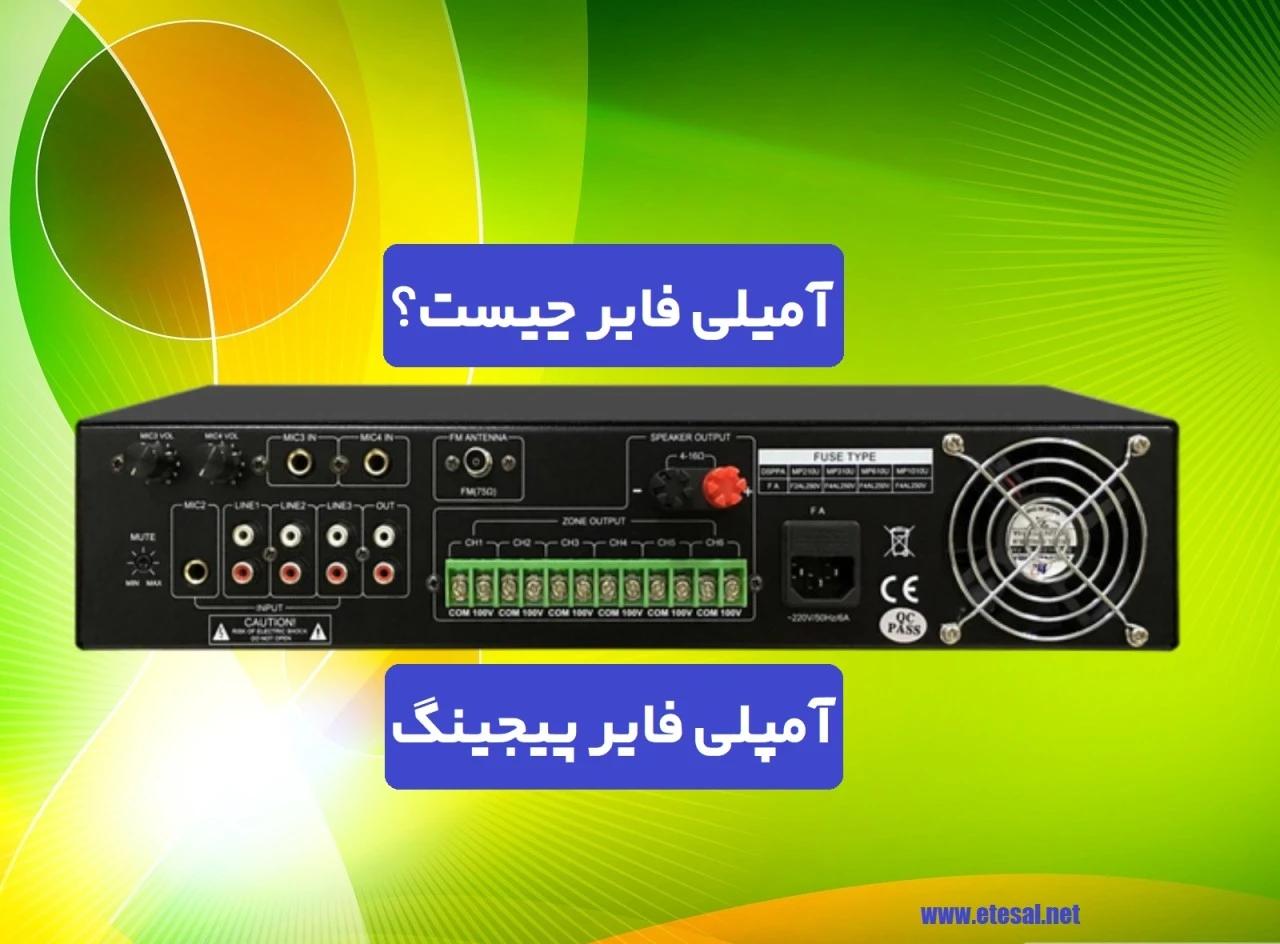

- آمپلی فایرهای اصلی
- آمپلی فایر رزرو
- واحد کنترل یا Redundancy Controller
- مدار یا رله های Switching
- خطوط ورودی و خروجی صوت
- سیستم مانیتورینگ و Fault Detection

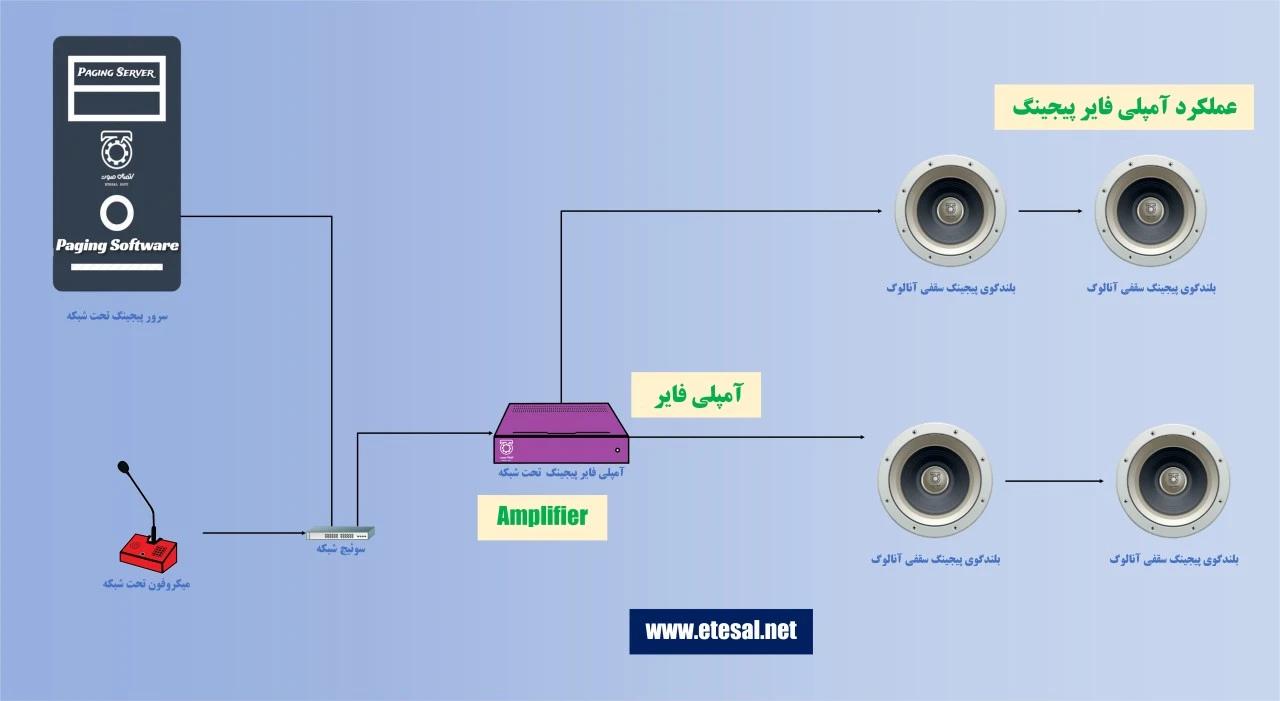

در حالت عادی، هر آمپلی فایر یک یا چند زون صوتی را تغذیه میکند. سیستم Redundancy وضعیت آمپلی فایرها را دائما بررسی میکند.
اگر برای مثال آمپلی فایر شماره 2 دچار خطا شود سیستم:
- خرابی آمپلی فایر را تشخیص میدهد.
- آمپلی فایر معیوب را از مدار خارج میکند.
- آمپلی فایر Standby را به مسیر مربوطه متصل میکند.
- Fault را به سیستم مانیتورینگ اعلام میکند.
- پخش صدا در زون مربوطه ادامه پیدا میکند.

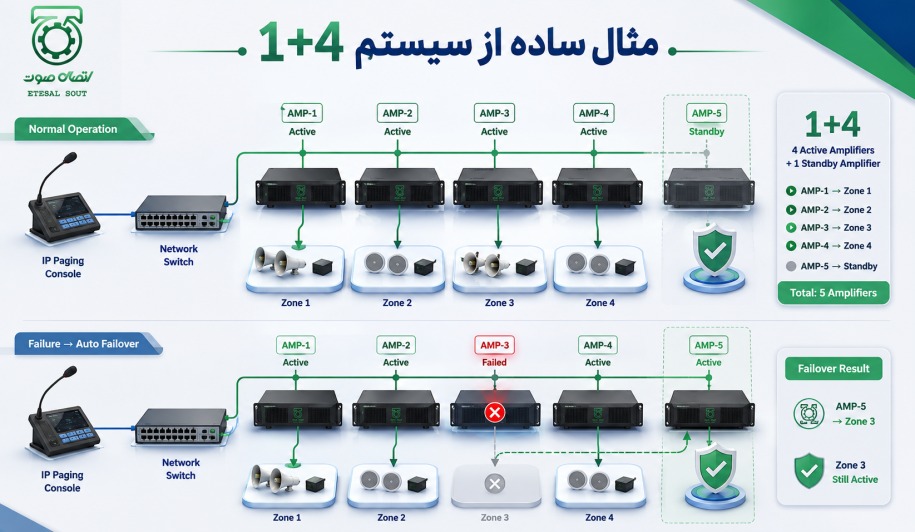

مثال ساده از سیستم 1+4
فرض کنید یک سیستم پیجینگ صنعتی به 4 آمپلی فایر برای تأمین توان موردنیاز زون های مختلف احتیاج دارد.
در معماری 1+4 به جای نصب تنها چهار آمپلی فایر، یک آمپلی فایر اضافی نیز نصب میکنیم:
4 آمپلی فایر Active + 1 آمپلیفایر Standby
در نتیجه مجموعا 5 آمپلیفایر خواهیم داشت.
فرض کنیم:
- AMP-1 → Zone 1
- AMP-2 → Zone 2
- AMP-3 → Zone 3
- AMP-4 → Zone 4
- AMP-5 → Standby
در شرایط عادی AMP-5 کاری انجام نمیدهد و آماده جایگزینی است.
حال اگر AMP-3 خراب شود، سیستم Redundancy مسیر AMP-3 را به AMP-5 منتقل میکند:
AMP-5 → Zone 3
در این حالت Zone 3 همچنان فعال باقی میماند و کاربران متوجه قطع سرویس نخواهند شد یا وقفه بسیار کوتاهی ایجاد میشود. البته مدت و نحوه انتقال به طراحی و تجهیزات مورد استفاده بستگی دارد.
تفاوت N+1 با سیستم بدون Redundancy
در یک سیستم معمولی با چهار آمپلی فایر، خرابی یکی از آمپلی فایرها میتواند باعث قطع صدای زون مربوط به آن شود.
اما در معماری N+1 یک آمپلی فایر اضافی برای پوشش خرابی یک آمپلی فایر در نظر گرفته شده است.
بنابراین:
سیستم معمولی:
4 آمپلی فایر → خرابی یک آمپلی فایر = از دست رفتن یک بخش از سیستم
سیستم N+1:
4 آمپلی فایر + 1 رزرو → خرابی یک آمپلی فایر = جایگزینی خودکار با آمپلی فایر رزرو
نکته مهم در طراحی N+1
- در طراحی حرفه ای، ظرفیت آمپلی فایر رزرو باید به اندازه ای باشد که بتواند بار آمپلی فایر معیوب را پوشش دهد.
- برای مثال، اگر هر آمپلی فایر وظیفه تغذیه یک بار 500 وات را دارد، آمپلی فایر Standby نیز باید متناسب با همین بار انتخاب شود.
- همچنین باید Fault های مهم مانند خرابی آمپلی فایر، قطع خط، اضافه بار و سایر خطاهای قابل تشخیص، در سیستم مانیتورینگ قابل مشاهده باشند.
جمع بندی
N+1 Redundancy یکی از روش های مهم برای افزایش Reliability و Availability در سیستم پیجینگ و صوتی صنعتی است. در این معماری، به تعداد آمپلی فایرهای موردنیاز سیستم، یک آمپلی فایر اضافی به عنوان رزرو در نظر گرفته میشود تا در صورت خرابی هر یک از آمپلی فایرهای اصلی، سرویس صوتی بدون نیاز به توقف کامل سیستم ادامه پیدا کند.
در یک سیستم 1+4 چهار آمپلی فایر وظیفه سرویس اصلی را بر عهده دارند و آمپلی فایر پنجم به عنوان Standby آماده جایگزینی است.
استفاده از این معماری در پروژه هایی که تداوم پیجینگ، اعلام هشدار و قابلیت اطمینان سیستم اهمیت بالایی دارد، میتواند نقش مهمی در کاهش ریسک خرابی و افزایش دسترس پذیری سیستم داشته باشد.
