آمپلی فایر تحت شبکه (IP Amplifier) از تجهیزات سیستم صوتی مبتنی بر IP است که از آن در نقش تقویت کننده صدا استفاده می شود. آمپلی فایر IP مدل های اهمی ولتی دارد. پروتکل های صوتی و شبکه باعث افزایش کیفیت صدا و امنیت آن نسبت به آمپلی فایر آنالوگ شده است. پروتکل SIP رکن اساسی در ارتباط بین تجهیزات صوتی تحت شبکه است و نحوه ارسال و دریافت پیام های صوتی و تصویری بر عهده آن است. آمپلی فایر تحت شبکه دارای تنظیمات Web Base نظیر تنظیمات شبکه، حساب کاربری، میزان و کیفیت صدا، بارگذاری فایل، فایروال و بروز رسانی سیستم می باشد. دراین مقاله به اجزای تشکیل دهنده و مزایای آمپلی فایر شبکه خواهیم پرداخت. سعی بر این است تا در ادامه مطالب به بررسی اتصال و ارتباط نرم افزاری و سخت افزاری آن با دیگر سیستم ها بپردازیم.
فهرست مطالب
آمپلی فایر تحت شبکه (IP Network Amplifier) نبض تپندهی هر سیستم صوت عمومی(Public Address System) است و وظیفه ی آن دریافت، تقویت و انتشار سیگنال های صوتی در بستر شبکه است. سیگنال های صوتی توسط تجهیزات صوتی ارسال کننده به صورت بسته های دیتا روی شبکه ارسال می شوند. برای استفاده از آمپلی فایر تحت شبکه باید از یک سرور پیجینگ استفاده کرد. این سرور یک مرکز تلفن یا نرم افزار پیجینگ خواهد بود.
آمپلی فایر تحت شبکه در گذر زمان
گذر اول: اولین آمپلیفایر صوتی تجاری در دنیا به نام Amplion از شرکت Magnavox در سال ۱۹۱۵ معرفی شد. این آمپلیفایر از لامپهای الکترونیکی به عنوان منبع تقویت صدا استفاده میکرد و برای اولین بار به صورت تجاری عرضه شد. این آمپلیفایرها برای انتقال صدا در سینماها، تئاترها و سالنهای کنفرانس استفاده میشدند.
گذر دوم: در دهه ۱۹۲۰ میلادی آمپلی فایر های دیگری توسط مخترعانی مانند لیون گاستون چابارو و آلن براکلی ساخته شد. این آمپلیفایرها از لامپهای الکترونیکی به نام تریود و پنتود برای تقویت و تقویت صدا استفاده میکردند. این آمپلیفایرها از تغذیه با ولتاژ بالا برای ایجاد تقویت صدا استفاده میکردند.
گذر سوم: پرفروشترین آمپلیفایر صوتی در دنیا به نام Bose L1 Model II است. Bose L1 Model II از تکنولوژی صوتی پیشرفتهای استفاده میکند و برای اجراهای زنده، کنسرتها، مراسم عروسی و استفاده حرفهای دیگر مناسب است. این آمپلیفایر به دلیل کیفیت صدای بالا، طراحی منحصر به فرد و قابلیت حمل و نقل آسان، توانسته است جایگاه ویژهای در بازار جهانی پیدا کند.
هم اکنون: استفاده از علم کامپیوتر و شبکه در آمپلی فایر ها منجر به تولید آمپلی فایر های تحت شبکه شد. اولین آمپلیفایر تحت شبکه در دنیا به نام QSC Q-Sys است. این آمپلیفایر تحت شبکه اولین بار در سال ۲۰۰۷ توسط شرکت QSC معرفی شد و از آن زمان به عنوان یکی از نخستین و پیشرفتهترین آمپلیفایرهای تحت شبکه شناخته میشود. به مرور شرکت های دیگری با په عرصه گذاشتند.
شباهت آمپلی فایر آنالوگ با آمپلی فایر تحت شبکه
اساس کار هر دو تقویت صدای ورودی است. هر دو هم می توانند اهمی باشند و هم ولتی.
خروجی هر دو آمپلی فایر کابل هایی است که به بلندگو های آنالوگ متصل می شوند.
تفاوت آمپلی فایر آنالوگ با آمپلی فایر تحت شبکه
در آمپلی فایر های آنالوگ، ورودی شما از طریق میکروفون کابلی، USB ، بلوتوث ، ورودی های AUX و سی دی یا ماژول رادیوی سخت افزاری به ورودی مدار آمپلی فایر متصل خواهد.
در آمپلی فایر های تحت شبکه ورودی شما از طریق کابل شبکه است. از یک تلفن IP، تلفن نرم افزاری، نرم افزار پیجینگ، اینترکام و یا میکروفون تحت شبکه به عنوانارسال کننده صدا برای آمپلی فایر تحت شبکه استفاده می شود.
مترادف های آمپلی فایر تحت شبکه
با توجه به دریافت ذهنی هر فرد و متخصصی که در حوزه سیستم های پیجینگ فعالیت می کند و یا کارخانه های تولید کننده تجهیزات پیجینگ تحت شبکه می توان از نام های آمپلی فایر IP، آمپلی فایر ویپ (VoIP) و آمپلی فایر SIP به جای آمپلی فایر تحت شبکه استفاده کرد. تمامی نام ها به یک معنی هستند و به کالای واحد که همان آمپلی فایر تحت شبکه است اشاره دارند. در ادامه این مترادف ها مورد استفاده قرار خواهند گرفت.

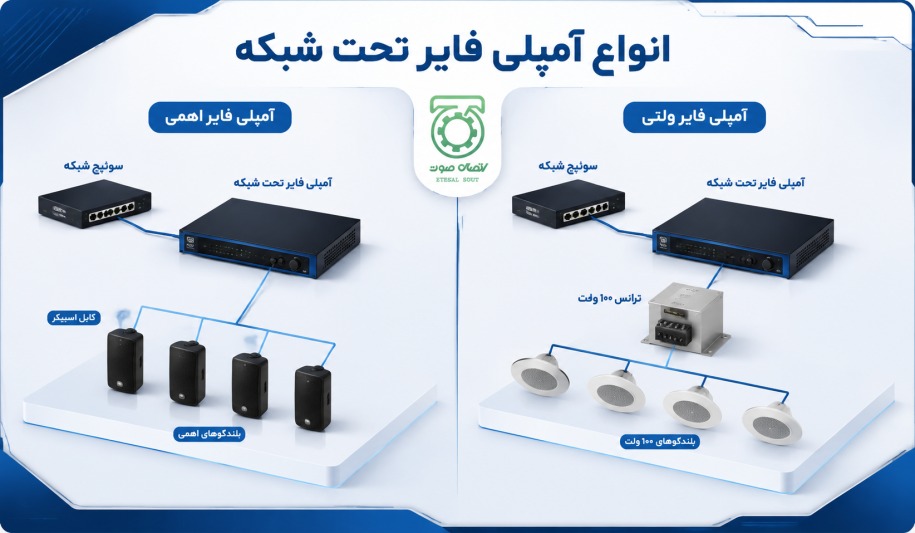

انواع آمپلی فایر IP
آمپلی فایر های تحت شبکه را به لحاظ تکنولوژی ساخت به دو دسته طبقه بندی کنیم:
1. آمپلی فایر اهمی تحت شبکه
2. آمپلی فایر ولتی تحت شبکه
قبل از توضیح آمپلی فایر IP ولتی و اهمی بابد چند تعریف را بدانیم:

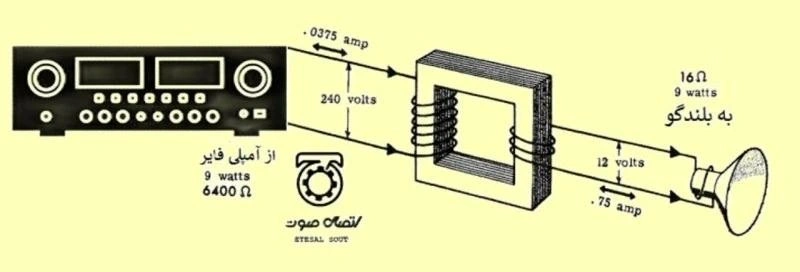

تعریف مچینگ صوتی: مچینگ صوتی یک فرآیند است که در آن تلاش میشود تا ولتاژ و جریان ورودی و خروجی یک آمپلیفایر صوتی به گونهای هماهنگ شوند که عملکرد بهینهای داشته باشند و از نظر کیفیت صدا، حداکثر توان خروجی و کارایی، عملکرد بهتری داشته باشند.
وظیفه ترانس مچینگ: کار اصلی ترانس مچینگ صوتی این است که تطابق مناسبی بین خروجی آمپلیفایر صوتی و و ورودی بلندگو ها ایجاد شود.
امپدانس چیست؟
مقاومت داخلی سیم پیچ ترانس را امپدانس می گوئیم. واحد اندازه گیری آن اهم است و با حرف Z نمایش می دهیم. اصولا کلمه مقاومت را در مدارهای DC و کلمه امپدانس را در مدار های AC استفاده می کنیم. اگر بخواهیم به صورت کلی تر بگوئیم امپدانس در نتیجه مقاومت در برابر جریان DC و واکنش در برابر جریان AC است. مقاومت همیشه دارای عددی ثابت است ولی امپدانس متغییر است. عددی که در کنار بلندگو ها درج می گردد در واقع میانگین امپدانس بلندگو است مثلا 8 اهم.
چرا باید تطبیق امپدانس انجام بدیم؟
باید خروجی آمپلی فایر SIP و ورودی بلندگوهای پیجینگ از نظر امپدانس هماهنگ باشند و اصلاحا تطبیق امپدانس انجام شود. این تطبیق امپدانس را ترانس مچینگ یا همان ترانس صوتی انجام می دهد. حالا شاید متوجه شده باشید که اگر تعداد بلندگو ها زیاد باشد و یا مسیر بین آمپلی فایر و بلندگوها زیاد باشد می بایست از بلندگوی ولتی استفاده کنیم.
آمپلی فایر اهمی تحت شبکه چیست؟
در آمپلی فایر اهمی تحت شبکه انتقال صوت توسط جریان اتفاق می افتد بنابر این جریان بالا داریم و ولتاژ پایین. به علت افت جریان که به گرما تبدیل می شود در صورت افزایش طول کابل بین بلندگو ها تا آمپلی فایر افت صدا هم خواهیم داشت.
کاربرد آمپلی فایرهای اهمی تحت شبکه

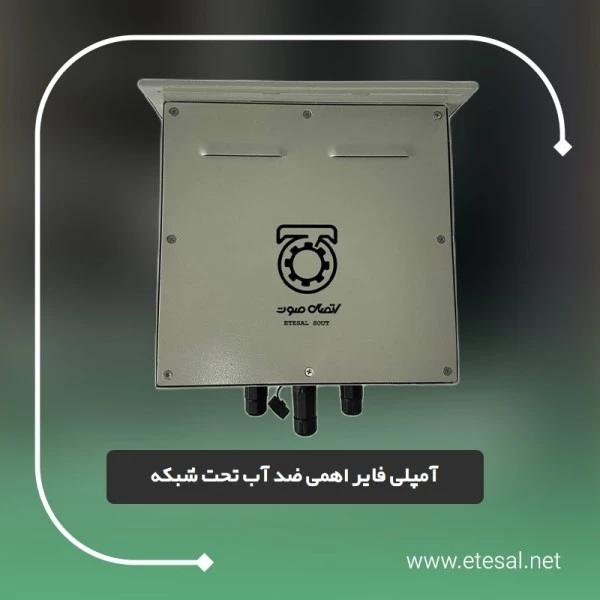

آمپلی فایر های اهمی تحت شبکه که مقاوم در برابر نفوذ آب هستند را می توان در هر نقطه ای که کابل شبکه نزدیک آن است قرار دهید. به این مدل از تقویت کننده صدا، آمپلی فایر ضد آب تحت شبکه نیز گفته می شود.اگر دوربین های شما IP است بدانید که نیاز به کابل کشی مجدد نیست و کافی است از مبدل های یک به دو برای داشتن دو پورت شبکه روی یک کابل شبکه استفاده کنید. پس یکی از کاربرد های آمپلی فایر اهمی تحت شبکه (VoIP Amplifier Application) کاهش کابل کشی است.
برای آمپلی فایر های SIP اهمی با توان بالا، از جریان برق 220 ولت استفاده می شود. این آمپلی فایر ها دارای توان 100 تا 400 وات هستند و امکان اتصال 4 بلندگوی شیپوری 100 وات به آن میسر است.

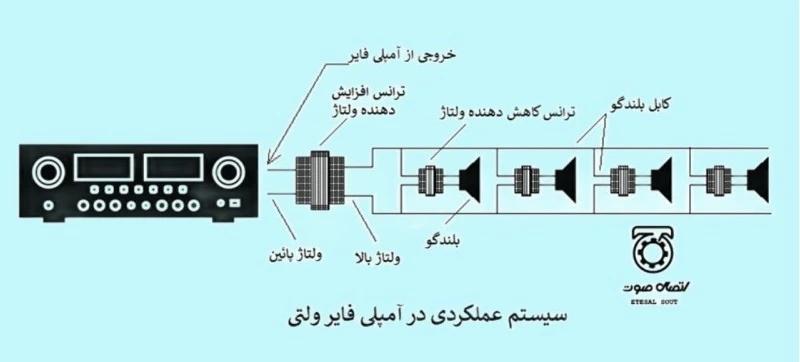

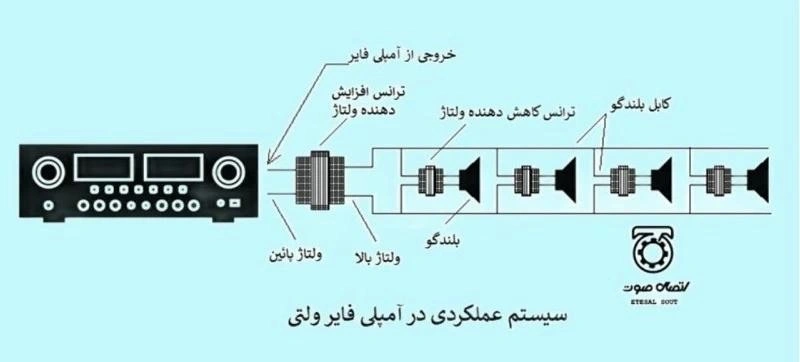

آمپلی فایر ولتی تحت شبکه چیست؟
آمپلی فایر ولتی تحت شبکه که در بیشتر اوقات به صورت رکمونت تولید می شود واز طریق ترانس های صوتی افزاینده ولتاژ، ولتاژ را افزایش و متقابلا جریان را کاهش می دهد. با این کار تلفات کمتری داریم. در سمت بلندگوی پیجینگ باید به صورت عکس عمل کنیم و ولتاژ را کاهش دهیم. برای این کار از ترانس صوتی کاهنده ولتاژ استفاده می کنیم. پس به نکته ای می رسیم!!!!
فرق بلندگوی ولتی و اهمی چیست؟
بلندگوی ولتی و بلندگوی اهمی دو نوع بلندگو برای نصب در سیستم های صوتی است که تفاوت مهمی در عملکرد و کاربرد دارند. بلندگوی ولتی می بایست به آمپلی فایر ولتی تحت شبکه متصل شود و بلندگوی اهمی به آمپلی فایر اهمی. بلندگوهای ولتی دارای ترانس هستند و وظیفه این ترانس، کاهش ولتاژ روی کابل است که توسط آمپلی فایر ولتی تحت شبکه ارسال شده است.
محاسبه افت صدا از آمپلی تحت شبکه تا بلندگوها
برای محاسبه افت صدا از آمپلی تحت شبکه تا بلندگوها، ابتدا باید اطلاعات زیر را داشته باشید:
1. قدرت خروجی آمپلیفایر (به وات)
2. مقاومت بلندگو (به اهم)
3. فاصله بین آمپلیفایر و بلندگو (به متر)
سپس میتوانید از فرمول زیر برای محاسبه افت صدا استفاده کنید:
افت صدا (dB) = 20 * log10(مقدار جذب قدرت خروجی آمپلیفایر / (4 * π * فاصله به توان 2))
در این فرمول، مقدار جذب قدرت خروجی آمپلیفایر برابر است با (مقاومت بلندگو / 4).
محاسبه افت صدا در آمپلی فایر تحت شبکه
دلیل اصلی، مقاومت موجود در خود آمپلی فایر تحت شبکه، کابل بلندگو و خود بلندگو است. محاسبه افت صدا در کابل یکی از نیازهای مهم در طراحی سیستمهای توزیع صدا است.
آمپلی فایر های تحت شبکه برای انتقال سیگنالهای صوتی از کابلهای مسی استفاده می کنند. بسته به نوع آلیاژ مس به کار رفته و قطر سطح مقطع کابل در سیگنال انتقال یافته ی صدا، افت صدا اتفاق می افتد.
برای جلوگیری از این افت صدا لازم است که سیستمهای فرستنده، در ابتدا، محاسبه ی افت صدا در کابل را انجام داده و سپس با تقویت صدا در حد مورد نظر از افت کیفیت صدا جلوگیری نمایند.
مشکل دیگر امپدانسی است که ممکن است به دلیل طولانی بودن کابل از آمپلی فایر ویپ تا بلندگو باعث کاهش توان صدای وردی به بلندگوی پیجینگ گردد.
نگران نباشید. طول کابل، ضخامت یا سطح مقطع کابل، تعداد و توان بلندگو ها می توانند باعث افت صدا در آمپلیفایر های تحت شبکه اهمی شوند. همانطور گه گفتیم یکی دیگر از مواردی که سبب افت سیگنال صوتی در کابل میشود، تعداد اسپیکرهایی است که از یک رشته کابل برای تغذیه سیگنال استفاده میکند. با افزایش تعداد اسپیکرهایی که از یک کابل استفاده میکنند ، سیگنال ضعیف و ضعیفتر میشود.
کیفیت پخش موزیک در آمپلی تحت شبکه
آمپلی تحت شبکه در کیفیت پخش صدا همانند نوع آنالوگ هستند فقط کافیست ابزار های لازم برای تنظیم صدا را یا روی آمپلی فایر و یا روی نرم افزار پیجینگ داشته باشید. این ابزار ها شامل Base و تریبل برای هر آمپلی فایر خواهد بود. کیفیت صدا در آمپلی تحت شبکه به دلیل انتقال صدا در بستر شبکه و عدم ایجاد تداخل های نویزی در بیشتر مواقع از آنالوگ های آنالوگ بهتر خواهد بود. همچنین آمپلی فایر ها امکانات نرم افزاری و سخت افزاری دیگری هم دارند تا نویز، اکو و آکوستیک بازگشت صدا را در آنها تنظیم کرد.

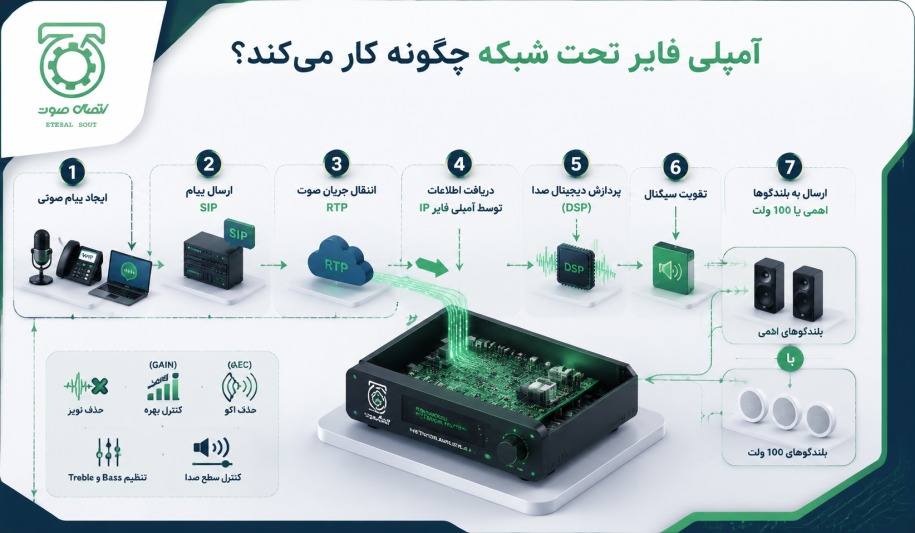

عملکرد آمپلی فایر تحت شبکه
در بررسی عملکرد آمپلی فایر تحت شبکه (SIP Amplifier Functionality) می بینیم که آمپلی فایر IP سیگنال های صدا را در قالب بسته های دیتا دریافت می کند و بعد از پردازش کردن آن را برای تقویت با توان بالاتر به سمت مدار آمپلی فایر ارسال می کند و در نهایت صدای تقویت شده را به بلندگو ها ارسال می کند.
میزان تقویت صدا در آمپلی فایرهای شبکه متفاوت است. در آمپلی فایر های IP، صدا از بستر شبکه وارد می شود و بعد از تقویت شدن به سمت خروجی ارسال می گردد. خروجی آمپلی فایر های تحت شبکه، بلندگو های آنالوگی هستند که به نسبت توان آمپلی فایر تغذیه می شوند. ممکن است این بلندگو ها بر اساس نوع آمپلی فایر ویپ به صورت ولتی یا اهمی تامین شوند.

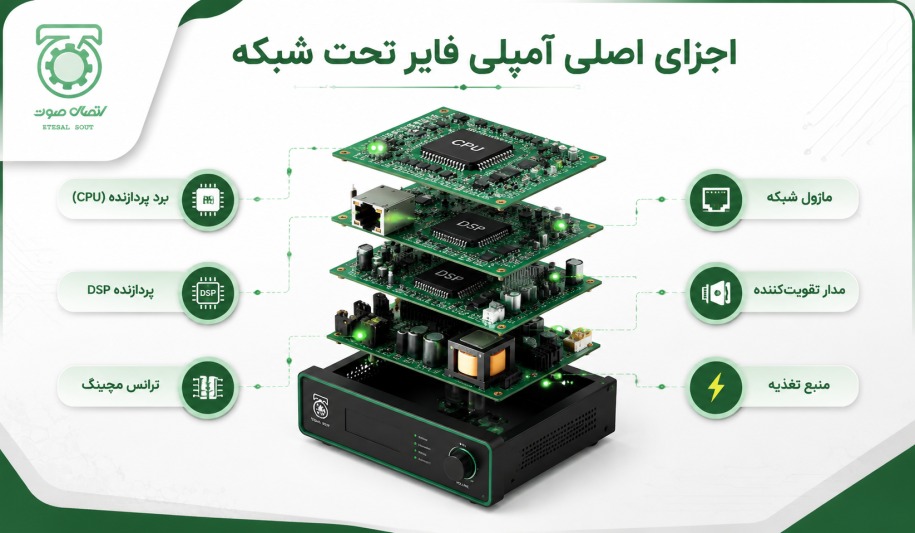

اجزای آمپلی فایر IP
وقتی صحبت از سیستم های صوتی می شود، تقویت کننده های قدرت (آمپلی فایر تحت شبکه) نقش مهمی در افزایش کیفیت صدا دارند. تقویت کنندههای قدرت برای تقویت سیگنال صوتی طراحی شدهاند و به آن اجازه میدهند بلندگوها را به طور موثرتری هدایت کنند. این باعث میشود صدای واضحتر و پویاتر ایجاد شود که شنوندگان را مجذوب خود میکند. تقویت کننده های صدا با افزایش دامنه سیگنال های صوتی که از آنها عبور می کنند، وضوح و جزئیات بیشتری را در هر صدای تولید شده ارائه می دهند. کیفیت صدای افزایش یافته به دست آمده از تقویت کننده های قدرت تضمین می کند که هر نت و لحنی واضح و به خوبی تعریف شده است.
آمپلی فایر های IP از اجزای زیر تشکیل شده اند:
شاسی یا باکس
مدار آمپلی فایر
پنل جلو
پنل پشت
ترانس مچینگ (در آمپلی فایر های ولتی)
منبع تغذیه
مدار دریافت اطلاعات شبکه

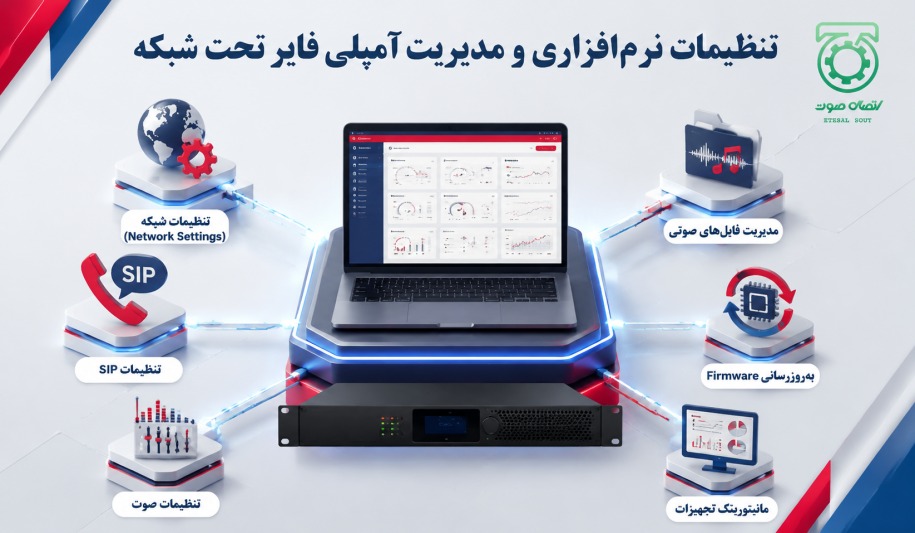

نرم افزار آمپلی فایر تحت شبکه
در دو بخش نرم افزار آمپلی فایر تحت شبکه قابل بررسی است:
فریم ور آمپلی تحت شبکه
نرم افزاری که در داخل آمپلی تحت شبکه برای مدیریت خود دستگاه وجود دارد. این نرم افزار به زبان C و در پلتفرم لینوکس طراحی و به زبان ماشین تبدیل شده است. وظیفه آن مدیریت خود دستگاه و برقراری ارتباط با نرم افزار پیجینگ است.
فریم ور آمپلی تحت شبکه دارای بخش های متععدی برای تنظیمات و مانیتورینگ می باشد که عبارتند از:
نمایش اطلاعات و وضعیت
تنظیمات شبکه
تنظیمات SIP
تنظیمات ONVIF
تنظیمات صدا
تنظیمات دیواره آتش
تنظیمات فایل
تنظیمات سیستم
نرم افزار پیجینگ
شرکت اتصال صوت نرم افزار پیجینگ اختصاصی را تولید و توسعه داده است که دارای ویژگی های زیر است:
- امکان تعریف نامحدود زون
- امکان تعریف نامحدود داخلی پیجینگ برای المان هایی نظیر بلندگو های تحت شبکه، اینترکام های تحت شبکه، آمپلی فایر های تحت شبکه و مبدل های آنالوگ به SIP
- پخش اذان خودکار بر حسب موقعیت جغرافیایی و ساعت محلی
- پخش اذان در متد اهل تسنن و تشیع
- امکان پخش موسیقی به صورت آلبوم
- امکان آپلود فایل صوتی به صورت MP3
- اولویت بندی پیجینگ به پخش موزیک
- پشتیبانی از SIP Trunk
- تنوع در زمانبندی آلارم
- امکان اتصال به زون سلکتور سخت افزاری
- پشتیبانی از پروتکل های SRTP ، DHCP و NAT
مزایای آمپلی فایر IP
در این قسمت برخی از مزایای استفاده از آمپلی فایر های IP را ذکر می کنیم:
- کاهش کابل کشی
- مدیریت آسان
- امکان اتصال به سیستم های دیگر
- توسعه بدون محدودیت
- امکانات بیشتر
آمپلی فایر تحت شبکه و سیستم های هشدار
آمپلی فایر های تحت شبکه چه از نوع آنالوگ و چه از نوع IP می توانند برای اتصال به سیستم های هشدار به کار برده شود. ورودی رله های الکتریکی که به صورت Push Button عمل می کند قادر است تا به صورت مستقیم به خروجی رله در انواع سیستم اعلام حریق متصل گردد. با تاچ کردن این ورودی ها و تنظیم آمپلی فایر روی پخش بوق و یا آژیر های از قبل بارگذاری شده، در زمان وقوع حادثه و یا رویداد های خاص امکان اعلان هشدار وجود خواهد داشت.
نصب آمپلی فایر تحت شبکه
زیر ساخت نصب آمپلی فایر پیجینگ تحت شبکه به دو بخش اکتیو و پسیو تقسیم می گردد. بخش پسیو شامل کابل، لوله، پایه، رک و غیره است.
بخش اکتیو شامل روتر، سوئیچ، سرور و فایروال هایی است که برای سروریس دهی به تجهیزات پیجینگ آدرس پذیر در پیجینگ تحت شبکه می گردد.

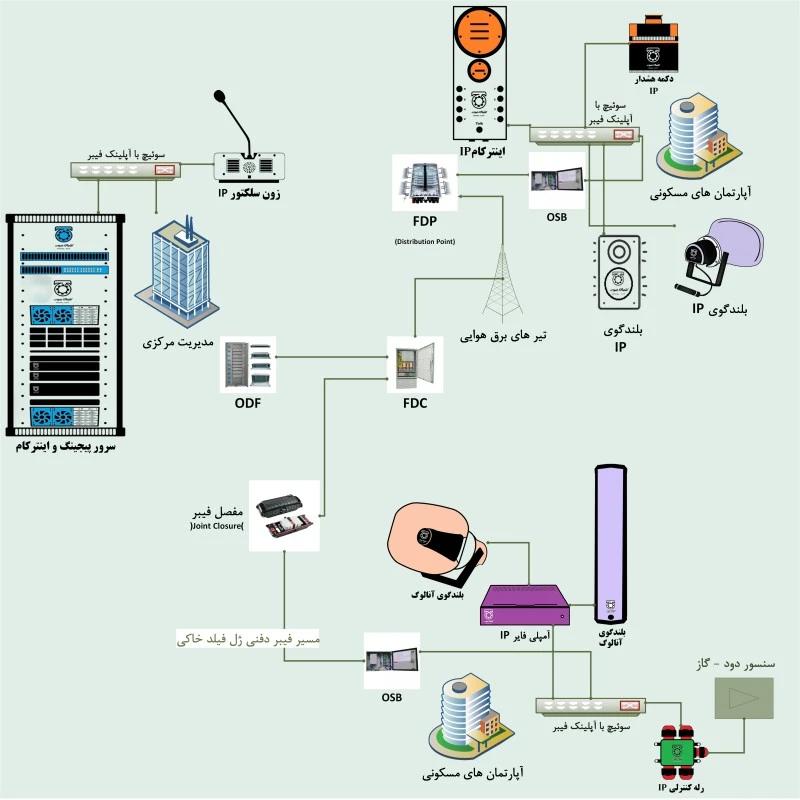

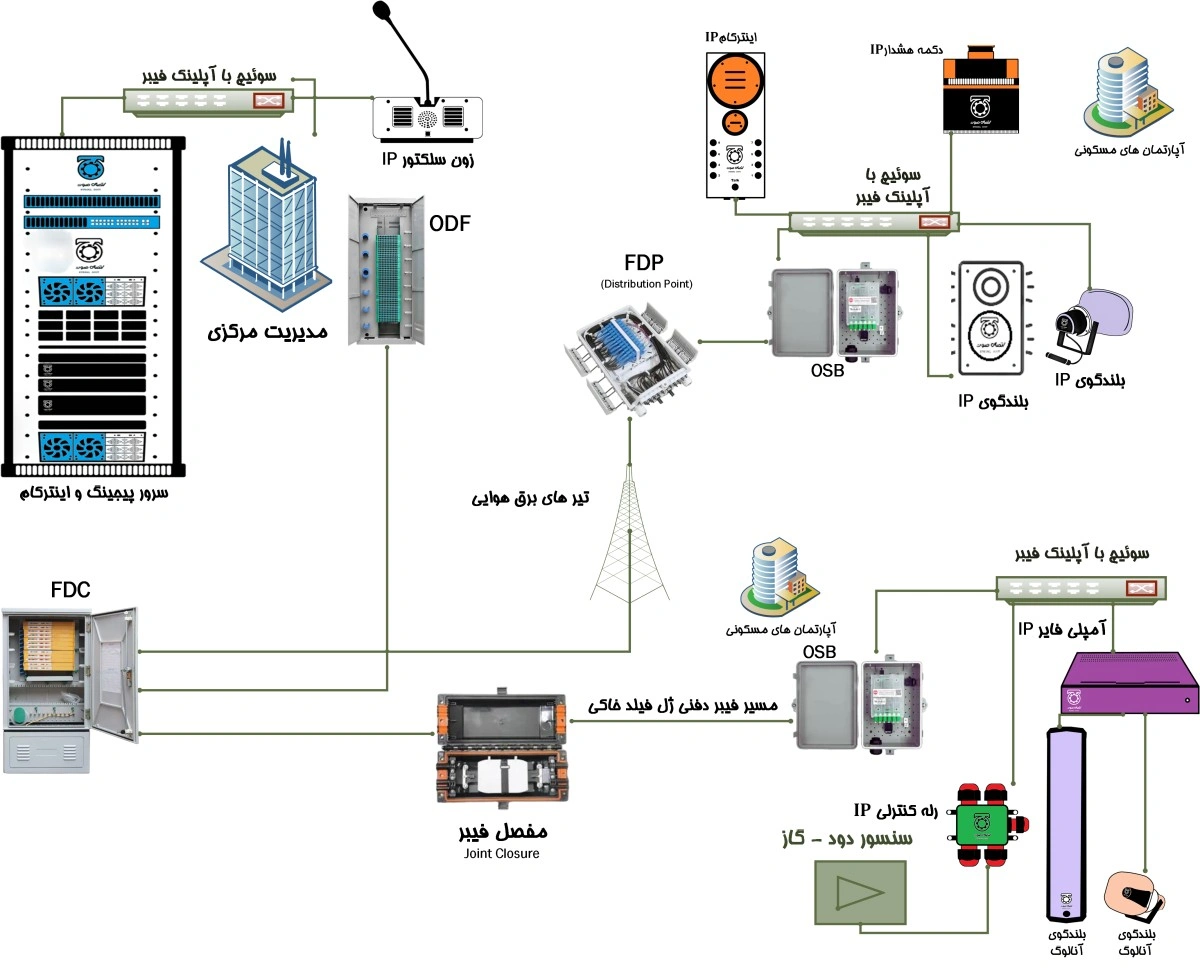

آمپلی فایر تحت شبکه در زیرساخت فیبر نوری
بسیاری از شما این سوال را دارید که که اگر به جای زیر ساخت کابلی، فیبر باشد آیا می توان از آمپلی فایر تحت شبکه استفاده کرد یا خیر؟ بله می توان چون در نهایت در سمت ONT های فیبر می بایست از سوئیچ های اترنت با آپلینک فیر یا مدیا کانورتور استفاده کرد که یک یا دو ورودی پورت فیبر و یک یا دو خروجی پورت LAN دارند.

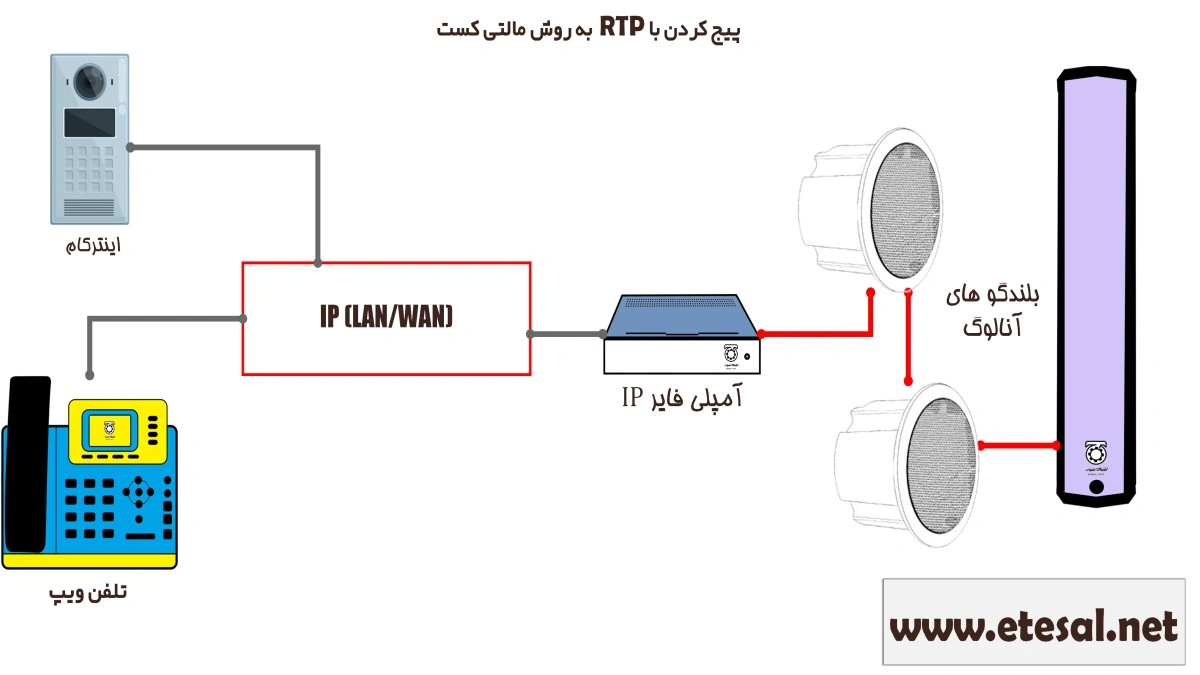

راهکار مالتی کست در آمپلی فایر IP
در شرایطی که ممکن است به هر دلیلی مرکز تلفن ویپ و یا سرور پیجینگ در دسترس نباشد مالتی کست به شما اجازه می دهد تا در رنج خاصی از IP Address ها اقدام به انتشار یکطرفه صدا نمائید. اما با وجود در دسترس بودن سرور پیجینگ و مرکز تلفن، بسیاری از کاربران از این ویژگی استفاده می کنند. برای استفاده از این ویژگی ساده ترین راه تنظیم دکمه های BLF در رنج آی پی آدرس های RTP برای تماس با آمپلی فایر است. بعد از تنظیمات با فشردن این دکمه ها بدون وجود سرور می توانید بلندگو های متصل به آمپلی فایر را پیج نمائید.
اگر آمپلی فایر های متعددی داشته باشید می توانید با این دکمه ها اقدام به زونبندی نمائید. البته به غیر از تلفن های آی پی، تلفن های صنعتی، اینترکام و میکروفون های پیجینگ تحت شبکه هم چنین قابلیتی دارند ولی شیوه تنظیم آنها فرق خواهد داشت مثلا در تلفن صنعتی چون کلید Speed Dial ندارید می توانید از اعداد به جای کلید استفاده کنید. به طور مثال #1.
آموزش تصویری استفاده از آمپلی فایر IP
به سه روش می توان از آمپلی فایر تحت شبکه در مدار سیستم پیجینگ استفاده کرد:
💣 با استفاده از سرور پیجینگ
💣 با استفاده از مرکز تلفن VoIP
💣 با پروتکل تماس IP به IP

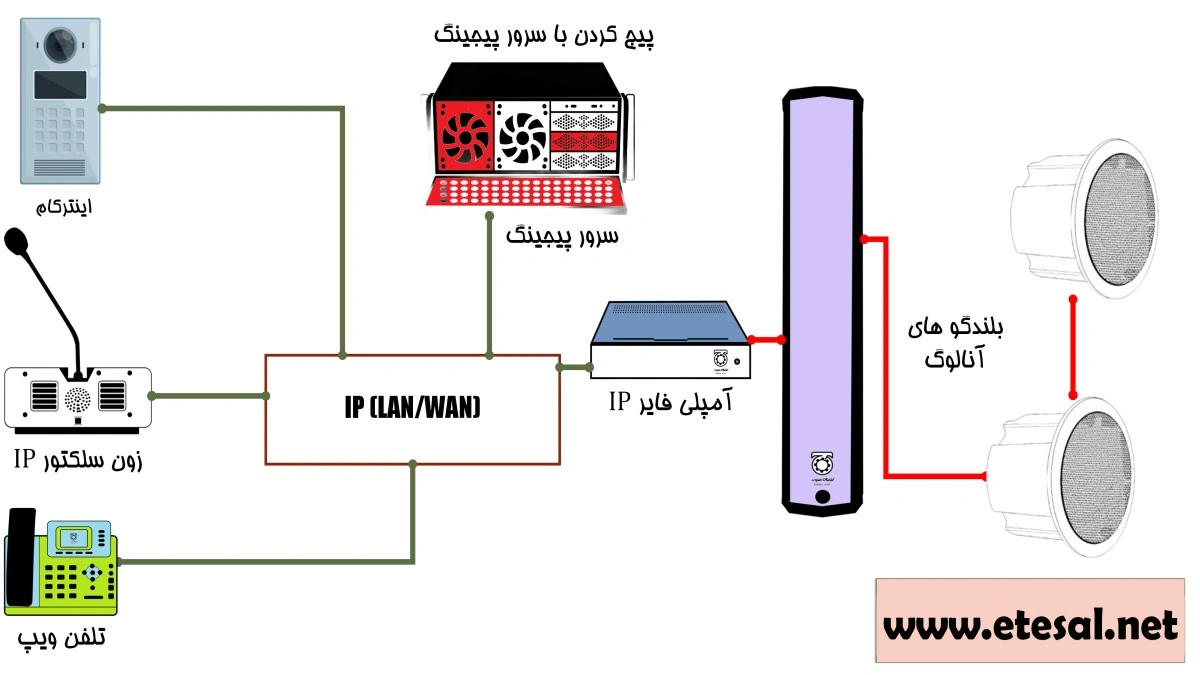

روش اول: با استفاده از سرور پیجینگ شرکت اتصال صوت
در این روش شما می توانید از نرم افزار پیجینگ شرکت اتصال صوت استفاده نمائید با حداکثر امکانات تعبیه شده در آن استفاده نمائید:
تصویر شماتیک این روش را می توانید اینجا ببینید.

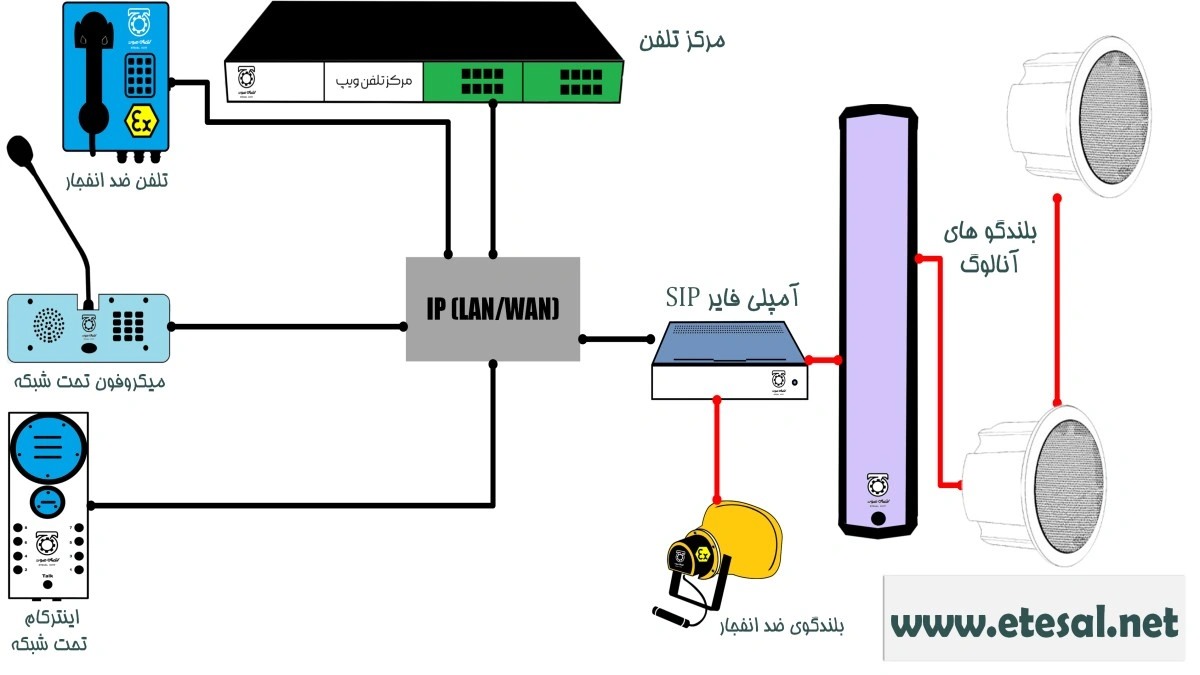

روش دوم: با استفاده از مرکز تلفن VoIP
در این روش اگر هر سیستم سانترال یا مرکز تلفن VoIP داشته باشید که از پروتکل SIP پشتیبانی کند به آسانی می توانید آمپلی فایر تحت شبکه را همانند تلفن های VoIP در آن رجیستر کنید و از روی تلفن های VOIP یا دیگر ابزار VoIP موجود آن ها را پیج کنید. آمپلی فایر ها به سوئیچ شبکه متصل شده اند و بلندگو های پیجینگ آنالوگ به آمپلی فایرها متصل هستند.
تصویر شماتیک این روش را می توانید اینجا ببینید.
روش سوم: با استفاده از پروتکل IP به IP
در این روش که کم هزینه ترین راه ممکن می باشد کافی است آمپلی فایر IP و یک تلفن VoIP را به شبکه خود متصل نمائید. فرقی نمی کند تلفن و یا آمپلی فایر های IP در کدام قسمت شبکه ی شما قرار بگیرد فقط کافیست که بتوانند همدیگر را روی شبکه ببینند. در تلفن VoIP خود و آمپلی فایر های IP گزینه ای به نام Multicast وجود دارد که اگر در تلفن خود آدرس مالتی کست آمپلی فایر های IP را وارد کنید آن ها را از طریق کلید BLF روی تلفن پیج خواهید کرد. اگر تعداد زیادی آمپلی فایر SIP داشته باشید می توانید آن ها را آدرس آی پی های مالتی کست مختلف زون بندی کنید. تصویر شماتیک این روش را می توانید اینجا ببینید.
راهکارهای آمپلی فایر IP
هدف استفاده از آمپلی فایرهای تحت شبکه بهبود تقویت صدا و سیگنال های ارتباطی در شبکه های مختلف است. زیرا این دستگاه ها با جذب و تقویت سیگنال های ضعیف در شبکه، باعث افزایش دامنه پوشش و بهبود کیفیت صدا و ارتباطات می شود. با استفاده از آمپلی فایر تحت شبکه می توان تمام محدوده پوشش شبکه را گسترش داد و به تمام نقاط دور دست و کم سیگنال دسترسی پیدا کرد. همچنین تقویت سیگنال ها توسط آمپلی فایرها باعث بهبود کیفیت صدا، سرعت، پایداری و قدرت سیگنال ها می شود. آمپلی فایرهای تحت شبکه را می توان در راهکارهای مختلفی استفاده کرد. در این بین راهکارهای پر تقاضا را بررسی خواهیم کرد.
سیستم صوتی و پیجینگ کارخانه و کارگاه
آمپلی فایر تحت شبکه در کارخانه ها می تواند در کنار اسپیکر های تحت شبکه به عنوان یک راهکار ترکیبی مورد استفاده قرار گیرد. به طور مثال در سالن های تولید که دارای نویز زیادی هستند و نیاز به تعداد زیادی بلندگو شیپوری در یک زون داریم، از آمپلی فایر های ولتی استفاده می کنیم. در نقاطی از کارخانه ها و کارگاه ها مثل فضاهای باز نیز می توان از آمپلی فایر های اهمی با بلندگو های اهمی استفاده کرد.
در بخش های اداری و مکان هایی که دور افتاده یا مستقل هستند ولی تعداد بلندگو های آن ها یک یا 2 عدد است برای کاهش کابل کشی و هزینه می توان از بلندگو های تحت شبکه استفاده کرد.
سیستم صوتی و پیجینگ اداری
در سازمان ها و ادارات بزرگ که وسعت زیاد است، بلندگو سقفی و ستونی در کنار آمپلی فایر های ولتی تحت شبکه استفاده می شود. مقرون به صرفه بودن آمپلی فایر در راهکار پیجینگ اداری به خاطر این است که با یک کابل از آمپلی فایر می توان بین 15 تا 25 بلندگو را به سیستم صوت تحت شبکه متصل کرد. برای هر طبقه به صورت مجزا و یا به صورت یکی در میان برای طبقات می توان از یک آمپلی فایر متناسب با توان بلندگو ها استفاده کرد.
سیستم صوتی مجتمع تجاری و مرکز خرید
در مراکز خرید و مجتمع های تجاری که عمده پوشش برای راهروها، لابی و پارکینگ است به علت کم بودن زون ها، راهکار آمپلی فایر تحت شبکه مناسب است. البته خارج از تعارف این راهکار به علت کاهش هزینه ها می باشد در غیر این صورت بهترین راهکار استفاده از اسپیکر های تحت شبکه خواهد بود. در مجتمع های تجاری هم مانند کارخانه ها می توان برای بخش هایی که مستقل هستند مثل تاسیسات و اتاق های تعمیر و نگهداری از بلندگو های تحت شبکه در کنار راهکار آمپلی فایر استفاده کرد تا مقرون به صرفه تر باشد.
نحوه محاسبه توان واقعی آمپلی فایر
اندازهگیری توان خروجی یک آمپلیفایر تحت شبکه (مانند آمپلیفایرهای DANTE یا SIP) نیازمند رعایت چند مرحله و استفاده از ابزارهای مناسب است. در ادامه، دستورالعملهای کلی برای اندازهگیری توان خروجی این نوع آمپلیفایرها ارائه میشود:
ابزارهای مورد نیاز
1. مولتیمتر (برای اندازهگیری ولتاژ)
2. آمپرسنج (در صورت نیاز)
3. باسسرویس آنالایزر (برای تجزیه و تحلیل سیگنال)
4. بار مقاومتی (برای شبیهسازی بار خروجی)
5. نرمافزارهای آنالیز صوتی (در صورت نیاز به تجزیه و تحلیل دقیقتر)
مراحل اندازهگیری توان خروجی
1. آمادهسازی تجهیزات
• اطمینان حاصل کنید که آمپلیفایر به درستی به منبع تغذیه و شبکه متصل است.
• بار مقاومتی را به خروجی آمپلیفایر متصل کنید.
2. تنظیمات آمپلیفایر
• سطح ورودی سیگنال را تنظیم کنید تا به مقدار مطلوب برسید.
• اطمینان حاصل کنید که آمپلیفایر در حالت عادی و بدون هیچ گونه اعوجاج کار میکند.
3. اندازهگیری ولتاژ خروجی
• با استفاده از مولتیمتر، ولتاژ خروجی را در بار مقاومتی اندازهگیری کنید.
• ولتاژ RMS (Root Mean Square) را اندازهگیری کنید که برای محاسبه توان ضروری است.
4. محاسبه توان خروجی
• برای محاسبه توان خروجی، از فرمول زیر استفاده کنید:
P = V² / R
که در آن:
• P = توان خروجی (وات)
• V = ولتاژ RMS (ولت)
• R = مقاومت بار (اهم)
5. اندازهگیری جریان خروجی (در صورت نیاز)
• اگر نیاز به اندازهگیری جریان خروجی دارید، میتوانید از آمپرسنج استفاده کنید.
• جریان RMS را اندازهگیری کرده و از فرمول زیر برای محاسبه توان استفاده کنید:
P = I² × R
که در آن:
• I = جریان RMS (آمپر)
6. تحلیل نتایج
• نتایج به دست آمده را تحلیل کنید و با مشخصات آمپلیفایر مقایسه کنید.
• اگر توان خروجی از حد مجاز فراتر رفت، ممکن است نیاز به تنظیمات بیشتری باشد.
نکات مهم
• ایمنی: هنگام کار با تجهیزات الکتریکی، ایمنی را رعایت کنید و از تجهیزات محافظتی استفاده کنید.
• دقت: برای به دست آوردن نتایج دقیق، از تجهیزات کالیبره شده استفاده کنید.
• شرایط آزمایش: شرایط آزمایش باید ثابت باشد تا نتایج قابل مقایسه باشند.
با دنبال کردن این مراحل، میتوانید توان خروجی یک آمپلیفایر تحت شبکه را به دقت اندازهگیری کنید.

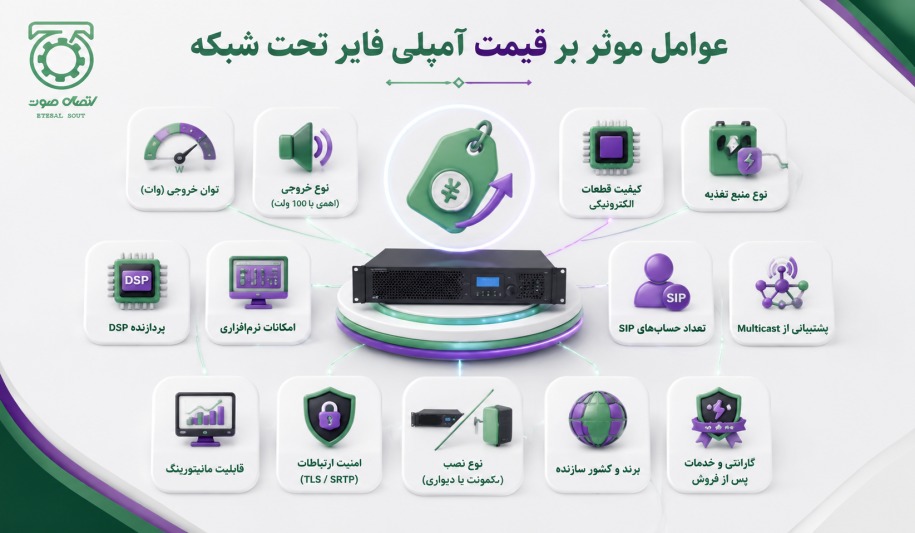

قیمت فروش آمپلی فایر تحت شبکه
آمپلی فایر تحت شبکه به عنوان یکی از اجزای مهم در حوزه صوت و تصویر به سرعت در حال افزایش است. این دستگاه به کاربران امکان می دهد تا صداها را با کیفیت بالا انتقال دهند. اما یکی از جنبه های مهم مربوط به این تجهیزات قیمت آمپلی فایر تحت شبکه است. در اینجا به برخی از عوامل تاثیرگذار بر قیمت فروش آمپلی فایر اشاره می کنیم که به شرح زیر است:
1.کیفیت ساخت و برند از عوامل مهم بر قیمت آمپلی فایر تحت شبکه است که معمولا برندهای معروف تر قیمت بالاتری دارند.
2. قدرت خروجی آمپلی فایرها نقش بسیار مهمی در تعیین قیمت آن ها دارد. یعنی مدل هایی که قادر به توان ارائه بالاتری هستند معمولا قیمت بالاتری دارند.
3. آمپلی فایرهای تحت شبکه دارای پشتیبانی از پروتکل های شبکه است که همین مسئله قیمت دستگاه را بطور چشمگیری افزایش می دهد..
4. یکی از موارد بسیار مهمی که می تواند بر تعیین قیمت آمپلی فایرها تاثیر بگذارد خدملت پس از فروش آن ها است. البته خرید از وب سایت های معتبر با شرایط ویژه به کاهش هزینه ها کمک می کند.برای درک بهتر و اطمینان از صحت و چگونگی قیمت فروش آمپلی فایر تحت شبکه نیازمند کسب اطلاعاتی هستید که برخی از این اطلاعات در بخش های بالاتر ازائه شد و در ادامه نکات مهم در فروش آمپلی فایر تحت شبکه ارائه خواهد شد.
برترین برندهای آمپلی فایر تحت شبکه
برترین تولید کنندگان آمپلیفایرهای تحت شبکه در دنیا شامل شرکتهای معروفی همچون QSC،Bose،Crown،Crestron،Extron و Yamaha میشوند. محصولات این شرکتها به طور گسترده در صنایع مختلف از جمله صنعت موسیقی، تئاتر، سیستمهای صوتی حرفهای، سالنهای کنسرت و همایشها، مراکز خرید، هتلها و ساختمانهای تجاری استفاده میشوند. در برند های ایرانی حتما سابقه مشتریانی که این محصول را خرید کردنه اند را از فروشنده بخواهید.
تقابل قیمت آمپلی فایر تحت شبکه و کیفیت
👌 در تشریح قیمت آمپلی فایر تحت شبکه باید پارامترهای مختلفی را مورد توجه قرار دهید در اینجا به برخی اشاره می کنیم:
👌 در صورت خرید آمپلی فایر تحت شبکه، برندی را انتخاب کنید که حتما نماینده ایرانی داشته باشد.
👌 در بررسی قیمت آمپلی فایر تحت شبکه ایرانی لیست مشتریان و میزان رضایت آن ها را بررسی کنید.
👌 قیمت عامل مهمی در اجرای پروژه های شماست ولی نه به هر قیمتی
👌 امکانات هر برند چه ایرانی و چه خارجی را بررسی کنید، شاید در آبنده به امکان ویژه ای نیاز داشته باشید.
👌 گارانتی و خدمات پس از فروش واقعی کالا
👌 اگر پروژه بزرگی دارید از شرکت ها بازدید کنید و از آن ها در خواست دمو در محل پروژه را بخواهید.

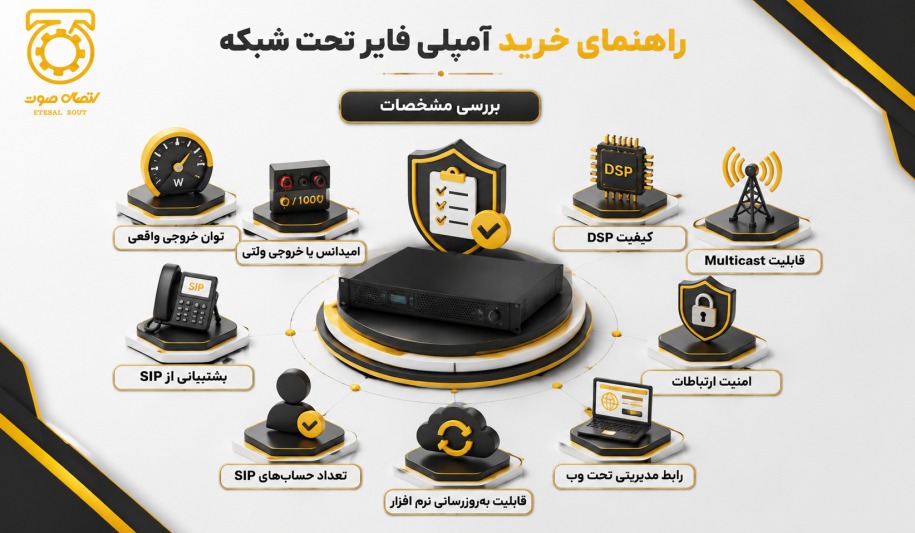

راهنمای خرید آمپلی فایر تحت شبکه: نکات کلیدی برای انتخاب
از همین ابتدا در نظر داشته باشید که برای خرید آمپلی فایر تحت شبکه (Network Amplifier) باید به چندین نکته کلیدی توجه کنید تا بهترین انتخاب را بر اساس نیاز خود داشته باشید. در این مبحث به طور کاربردی و ساده این نکات را بررسی خواهیم کرد
توان خروجی (Power Output)
توان خروجی نشان دهنده قدرت آمپلی فایر در تقویت صدا است و به وات (Watt) بیان میشود. این توان باید با نیازهای سیستم صوتی شما متناسب باشد:
• برای فضاهای کوچک: آمپلی فایرهایی با توان پایین تر (مثلا 50 تا 100 وات) کافی هستند.
• برای فضاهای بزرگ تر یا سیستمهای پیچیده تر: نیاز به توان بالاتر (مثل 500 وات به بالا) دارید.
تعداد کانالها (Channels)
آمپلی فایرها میتوانند چندین کانال داشته باشند که به شما امکان پخش همزمان صدا در چندین ناحیه یا اتاق مختلف را میدهد. اگر سیستم صوتی شما به پوشش چندین فضا نیاز دارد، آمپلی فایری با کانالهای بیشتر (مانند 4، 8 یا 16 کانال) انتخاب کنید.
پشتیبانی از پروتکل های شبکه
آمپلی فایر تحت شبکه باید با پروتکلهای استاندارد شبکه مانند Dante ،AES67 یا AVB سازگار باشد تا بتوانید آن را به راحتی به شبکههای صوتی موجود متصل کنید. این قابلیت به شما امکان انتقال صدای دیجیتال با کیفیت بالا از طریق شبکه را خواهد داد.
کنترل و مانیتورینگ از راه دور
یکی از مزایای آمپلی فایر تحت شبکه این است که میتوانید آنها را از طریق نرم افزارهای مدیریت صوتی یا اپلیکیشنهای موبایل کنترل کنید. قابلیتهایی مانند مانیتورینگ سلامت سیستم، تنظیم حجم صدا و تغییر کانالها از راه دور میتواند مدیریت سیستم صوتی را بسیار آسانتر کند.
کیفیت صدا و کاهش نویز
به کیفیت تقویت صدا و میزان کاهش نویز آمپلی فایر توجه کنید. آمپلی فایری با THD (کل اعوجاج هارمونیک) پایین و نسبت SNR (نسبت سیگنال به نویز) بالا انتخاب کنید تا از وضوح و کیفیت بالای صدا مطمئن باشید.
پشتیبانی از ورودیهای مختلف
مطمئن شوید که آمپلی فایر از انواع ورودیهای صوتی مانند XLR ،RCA و Ethernet پشتیبانی می کند تا بتوانید به راحتی منابع صوتی مختلف را به آن متصل کنید.
خرید آمپلی فایر تحت شبکه 100% مقرون به صرفه
امروزه اگر سری به بازار آمپلی فایر های آنالوگ بزنید خواهید دید که تفاوت قیمت زیادی بین آنها و فروش آمپلی فایر تحت شبکه نیست. درحالی که کیفیت و مزایای استفاده از آمپلی فایر شبکه بر همین اختلاف اندک هم سنگینی می کند. در راهکارهای کوچک شاید هزینه ها برابر باشد ولی در راهکار های بزرگ اداری و صنعتی هزینه های استفاده از آمپلی فایر شبکه کمتر خواهد شد.
با توجه به تورم در هزینه های خدمات نصب و به طبع افزایش طول کابل کشی که منجر به افزایش توان مورد نیاز آمپلی فایر ها برای مواجه شدن با افت صدا خواهد داشت می توان به این نتیجه رسید که قیت فروش آمپلی فایر شبکه مقرون به صرفه تر است.
بر خلاف آمپلی فایر های آنالوگ که مجبور هستیم از چندین دکمه سخت افزاری برای زونبندی استفاده نمائیم ، در آمپلی فایر های VoIP این کار به صورت نرم افزاری از روی سرور و یا به وسیله تلفن های آی پی انجام می گردد، به دلیل کاهش سیم کشی، این نوع آمپلی فایرها تک زون تولید می شوند.
نتیجه گیری
آمپلی فایر تحت شبکه به عنوان یکی از اجزای کلیدی در سیستم های مدرن صوتی نقش مهمی دارد زیرا باعث افزایش کیفیت صدا و کاهش هزینه های کابل کشی می شود. آمپلی فایر تحت شبکه یا SIP در بیمارستان ها، کارخانه ها، مراکز خرید و مجتمع های تجاری مورد استفاده قرار می گیرد و با توانایی اتصال به شبکه های IP مزایای زیادی را برای کاربران فراهم می کند. بد نیست که بدانید آمپلی فایرهای تحت شبکه قابلیت ادغام با سیستم های دوربین مداربسته و اعلان حریق را دارد. ما بلندگو و توان مورد نیاز را بر اساس سطح صدایی که می خواهیم بشنویم انتخاب می کنیم. می توانیم از مشخصات بلندگو استفاده کنیم و سپس از محاسبات فاصله و قدرت بلندگو برای تنظیم سطح صدا استفاده کنیم.
سوالات متداول خرید آمپلی فایر تحت شبکه
در زمان خرید آملی فایر تحت شبکه سوالاتی در ذهن مشتری به وجود می آید که برخی از آن ها را پاسخ خواهیم داد. اگر سوالات بیشتری دارید که در این متن نیست با کارشناسان اتصال صوت تماس بگیرید.
🙋♂️ چرا نیازی به چند زون بودن آمپلی فایر های تحت شبکه نداریم؟
✅ اساس استفاده از آمپلی فایر های تحت شبکه کاهش کابل کشی است. توان هر آمپلی فایر تحت شبکه باید متناسب با بلندگو های پیجینگ متصل به آن باشد. بلندگو هایی که نزدیک به یک آمپلی فایر باشد اصولا در یک زون قرار می گیرد. حالا فرض کنید 10 بلندگوی ستونی آنالوگ در یک رستوران داریم که بخشی از یک کارخانه است. اگر هدف بر این باشد که کابل کشی را کاهش دهیم نیازی به خرید آمپلی فایر با توان بیش از 300 الی 400 وات نخواهیم داشت. چون اگر بخواهیم از این آمپلی فایر برای بخش های دیگر نیز استفاده کنیم کابل کشی افزایش خواهد یافت و با توجه به این موضوع افت بیشتری در کابل خواهیم داشت که ما را نیازمند خرید آمپلی فایر با توان بالاتر برای جبران افت توان خواهد کرد. به همین علت استفاده از آمپلی فایر تک زون به جای آمپلی فایر چند زون پیشنهاد می گردد. آمپلی فایر های با تعداد زون بالا قیمتی چند برابر دارند که با یک محاسبه سر انگشتی می بینیم که به صرفه نیست.
🙋♂️ دلیل چند برابر بودن قیمت آمپلی فایر های با تعداد زون بالا چیست؟
✅ اصلی ترین کاربرد آمپلی فایر تقویت صدا است ولی اگر از مدار یا رله مکانیکی یا نرم افزاری انتخاب زون استفاده کنیم که در حقیقیت یک واسط میانی برای انتخاب خروجی صدا است هزینه بیشتری پرداخت خواهیم کرد چون خود این مدار انتخابگر قیمت هنگفتی دارد و شاید قیمت آمپلی فایر را 2 تا 3 برابر بیشتر نماید. با این واسط میانی شما همزمانی صدا روی خروجی ها نخواهید داشت چون یک کانال ورودی در آمپلی فایر تحت شبکه داریم بنابراین با داشتن خروجی های متعدد فقط یک صدا را به چندین خروجی می توان وصل کرد. چون دلیل اصلی خرید آمپلی فایر تحت شبکه کاهش هزینه های کابل کشی و کاهش هزینه خرید آمپلی فایر با توان بالاتر می باشد پس اصلا نیازی به خرید آمپلی فایر با چند زون غیر منطقی است و برای هر زون متناسب با توان آن زون یک آمپلی فایر باید تهیه کرد.
🙋♂️ چگونه می توان کیفیت پخش موزیک در آمپلی فایر تحت شبکه را ارتقا داد؟
✅ 3 کاری که باید برای پخش موزیک با کیفیت از آمپلی فایر تحت شبکه انجام دهیم به این ترتیب است:
1. انتخاب بلندگو های 2Way
2. خرید آمپلی فایری که ولوم تغییر میزان بیس و تریبل صدا داشته باشد.
3. انتخاب فرمت، نوع انکدینگ و سمپل ریت فایل های صوتی که از طریق نرم افزار سیستم پیجینگ قابل تغییر است.
