بلندگو پیجینگ (Paging Speaker) در سیستم‌های پیجینگ به منظور انتشار پیام‌های صوتی، موسیقی، اعلان‌ها و هشدارها به کار می رود. این نوع سیستم‌ها به ویژه در محیط های عمومی نظیر کارخانه‌ها، فرودگاه‌ها، ایستگاه‌های قطار و مترو، مدارس، بیمارستان‌ها، مراکز خرید و ادارات حیاتی و ضروری هستند. بلندگوهای پیجینگ این قابلیت را دارند تا پیام‌ها و اطلاعات مهم را به سرعت و به صورت واضح به دیگران منتقل کنند. به عنوان مثال، در یک فرودگاه ممکن است نیاز باشد که اطلاعاتی درباره تأخیر پرواز یا تغییرات در گیت پرواز به مسافران اعلام شود. در چنین شرایطی، سیستم پیجینگ به کمک بلندگوها عمل کرده و پیام را به تمامی نقاط فرودگاه منتقل می کند. لازم به ذکر است که بدانید چیدمان بلندگوی پیجینگ تحت شبکه به مجموعه ای از اصول و تکنیک‌ها اشاره دارد که برای نصب و راه اندازی سیستم‌های صوتی در یک بستر شبکه ای به کار می رود. چیدمان این بلندگوها نیاز به تحلیل دقیق از مکان نصب، میزان صدا و نوع نیاز کاربران دارد. فاکتورهایی مانند فاصله بلندگوها، زاویه پخش صدا و تعداد دستگاه‌ها باید به دقت در نظر گرفته شود تا بهترین کیفیت صدا و پوشش صوتی فراهم گردد. همچنین، امنیت شبکه و حفظ اطلاعات نیز از دغدغه‌های اصلی در طراحی چیدمان سیستم‌های پیجینگ تحت شبکه به شمار می رود.
کاربرد بلندگو پیجینگ
1. اعلان‌های عمومی: برای پخش پیام‌های عمومی مانند اطلاعیه‌ها، هشدارها و دعوت به جلسه.
2. هشدارهای ایمنی: در مواقع اضطراری، مانند آتش‌سوزی یا زلزله، برای اطلاع‌رسانی به افراد حاضر در مکان.
3. پیام‌های صوتی: پخش موسیقی یا پیام‌های تبلیغاتی در مکان‌های عمومی.
4. ارتباطات داخلی: برای تسهیل ارتباطات بین کارکنان در محیط‌های کاری بزرگ.
5. راهنمایی و هدایت: ارائه اطلاعات و راهنمایی به بازدیدکنندگان در مکان‌های عمومی مانند فرودگاه‌ها و ایستگاه‌های قطار.
6. پشتیبانی از سیستم‌های امنیتی: به عنوان بخشی از سیستم‌های امنیتی برای پخش هشدارها یا پیام‌های امنیتی.

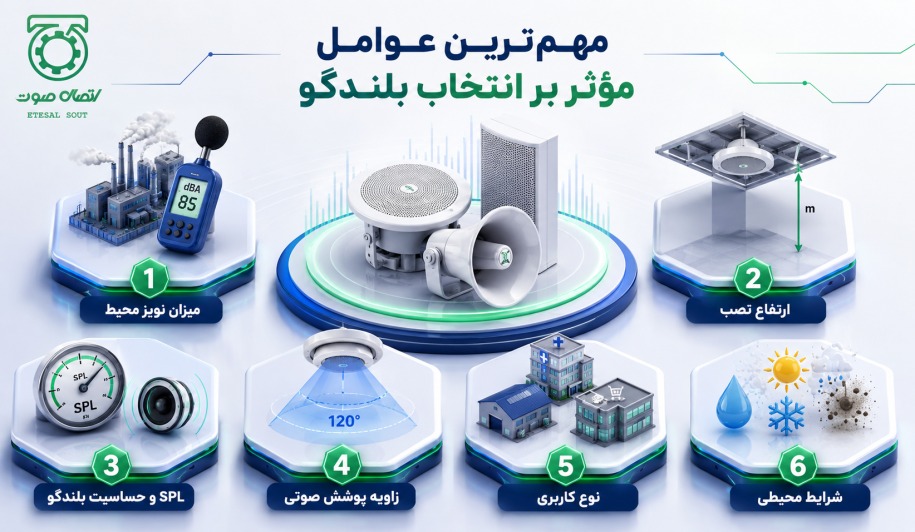

نکات مهم در انتخاب بلندگو

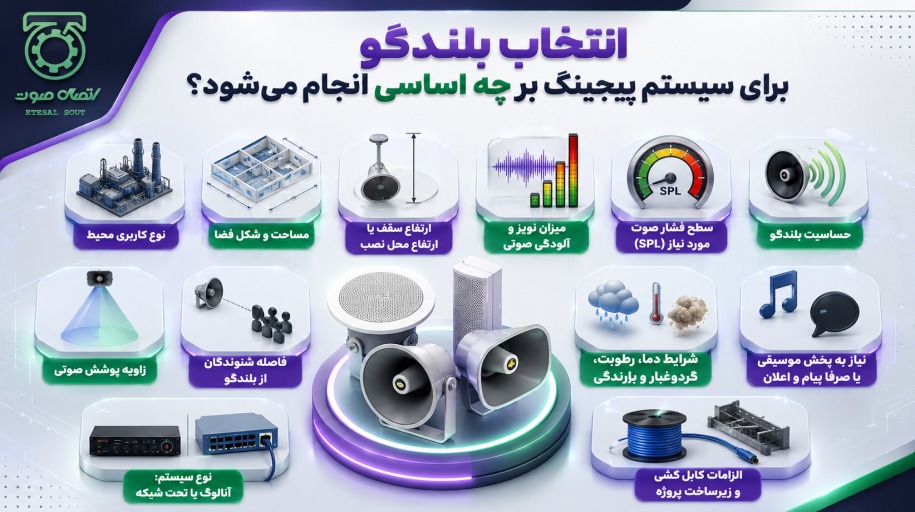

انتخاب بلندگو برای سیستم پیجینگ یک فرآیند مهم است که می‌تواند تأثیر زیادی بر کیفیت صدا و کارایی سیستم داشته باشد. در اینجا نکات مهم برای انتخاب بلندگوهای مناسب آورده شده است:
1. نوع بلندگو
- بلندگوهای دیواری: مناسب برای فضاهای داخلی و کوچک.

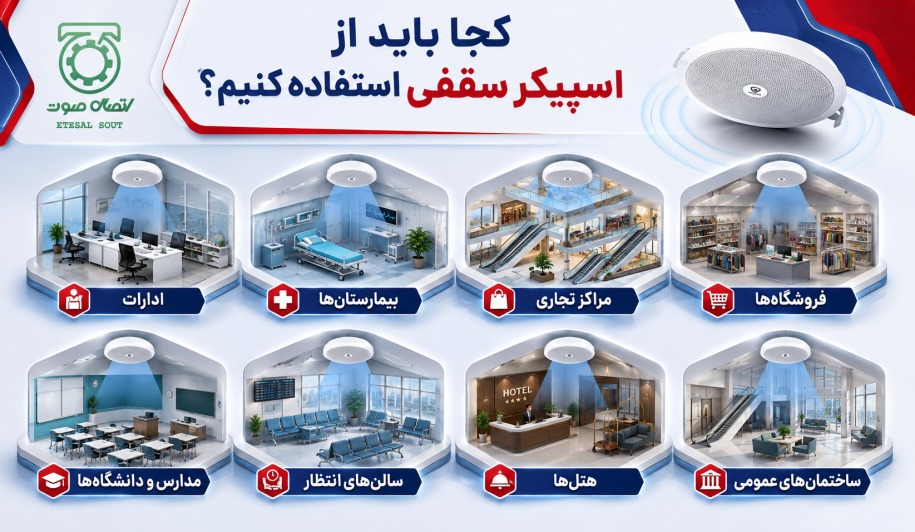

- بلندگوهای سقفی: برای فضاهای بزرگ و باز مناسب هستند و می‌توانند به صورت توکار نصب شوند.

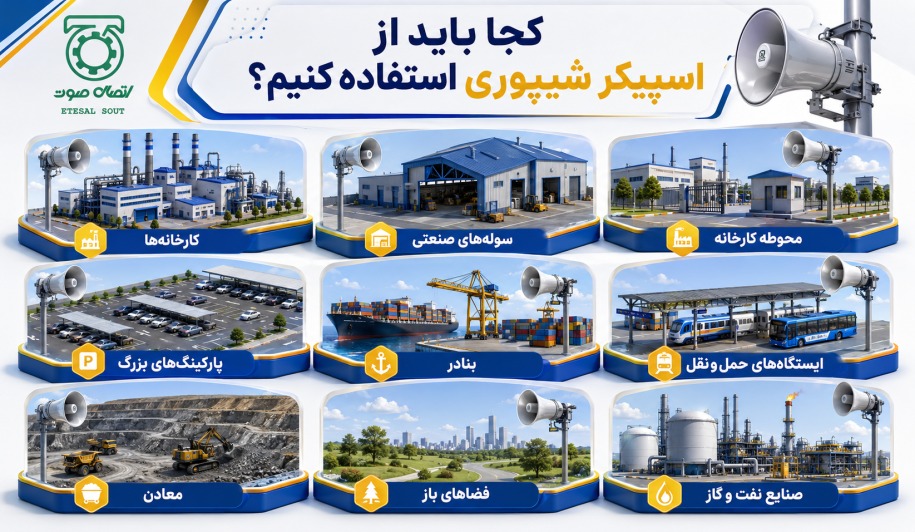

- بلندگوهای شیپوری: مقاوم در برابر شرایط جوی برای استفاده در فضای باز.
2. کیفیت صدا: بررسی کیفیت صدای بلندگو، از جمله وضوح و شفافیت صدا، بسیار مهم است. بلندگو باید قادر به پخش پیام‌ها بدون اعوجاج باشد.
3. قدرت و حساسیت: قدرت بلندگو (وات) و حساسیت (دسیبل) باید با نیازهای محیطی و اندازه فضا متناسب باشد. بلندگوهایی با قدرت بالا برای فضاهای بزرگتر مناسب‌ترند.
4. پوشش صوتی: اطمینان حاصل کنید که بلندگو توانایی پوشش کامل ناحیه مورد نظر را دارد و نقاط بدون پوشش(بدون صدا) وجود ندارد.
5. نصب و راه‌اندازی: سهولت نصب و قابلیت تنظیم زاویه و جهت بلندگو برای بهینه‌سازی پخش صدا.
6. مقاومت در برابر شرایط محیطی: در صورت استفاده در فضای باز، انتخاب بلندگوهای مقاوم در برابر آب و گرد و غبار (IP Rating) الزامی است.
7. نوع اتصال به سیستم پیجینگ: با توجه به نوع سیستم انتخاب شده باید بلندگو ها را بر اساس نوع سیستم انتخاب کنیم:
بلندگو پیجینگ آنالوگ
بلندگو تحت شبکه
8. قیمت و بودجه: تعیین بودجه مناسب و مقایسه قیمت‌ها با توجه به کیفیت و ویژگی‌های بلندگو: ارزانی بی دلیل نیست حتما تست کنید!!!
9. گارانتی: کالای بدون گارانتی نخرید. رزومه مشتریان قبلی و میزان رضایت آن ها را بررسی کنید.
10. کاربرد بلندگو: آیا صرفا برای پیجینگ استفاده می کنید یا قصد پخش موسیقی هم دارید؟
تحلیل نویز محیطی مزاحم برای بلندگو
بعد از تعیین کاربری محیط باید به تحلیل نویز صوتی محیط و توزیع صدا بپرداید. در اغلب موارد حتی در یک سیستم صوتی ساختمان اداری شما به یک سطح واحد از صدا نیاز ندارید. بهترین نحوه انتخاب بلندگو برای یک سیستم صوتی آن است که به تحلیل صداهای مورد نیاز خودتان در هر بخش باشید. برای مثال بیمارستان‌ها، مدارس، ایستگاه‌های مترو و یا کارخانه‌ها هر کدام باید از سیستم صوتی مختلفی استفاده کنند، در عین حال که این سیستم‌های صوتی با هم متفاوت هستند، در هر محیطی بخش‌های مختلفی وجود دارد که سطح و کیفیت صدای متنوعی را طلب می‌کنند. لذا در زمان انتخاب بلندگو باید در نظر داشته باشید که یک سیستم توزیع صدا به انواع متعددی از بلندگوها نیاز دارد. برای انتخاب بهترین بلندگو با اندازه گیری نویز صوتی محیط و جدول سطح صدای زیر می‌تواند به شما کمک کند.

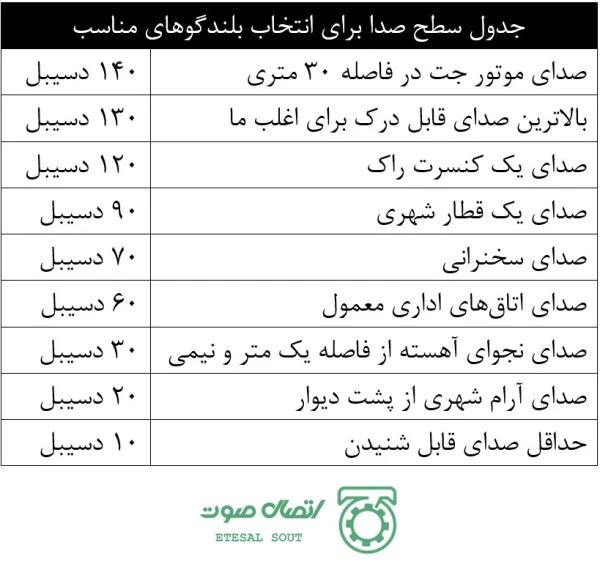

جدول سطح صدا برای انتخاب بلندگوهای مناسب

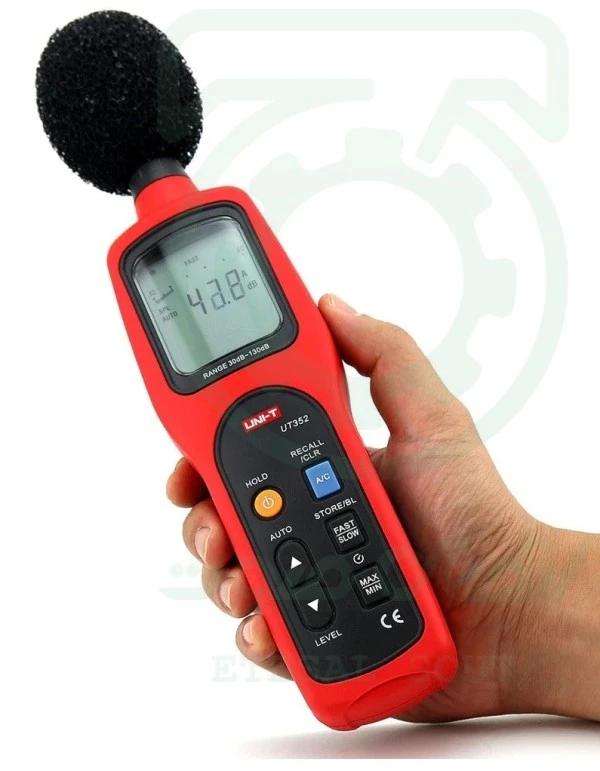

نحوه اندازه گیری نویز صوتی محیط
نویز در انگلیسی به معنای آلودگی صوتی است اما در علوم مهندسی به سیگنالی ناخواسته گفته می شود که بر سیگنال های دیگر اثر نامطلوب می گذارد، مثلا با اضافه شدن به آن ها باعث تغییر شکل آنها می گردد و در نتیجه باعث اختلال در آن می گردد. در سیستم صوتی کارخانه ها و محیط های صنعتی، صدای ماشین آلات به عنوان نویز محیطی می تواند بر صدای خروجی از بلندگو ها تاثیر منفی داشته باشد و باعث تخریب صدای آنها گردد.
عوامل دیگری مانند حرارت هم می تواند باعث ایجاد نویز گردد و صد البته همشنوایی که نوعی نویز ایجاد شده حاصل از وجود میدان های مغناطیسی ناشی از ماشین ها و رله های الکتریکی است. برای اندازه گیری نویز صوتی محیط می توانید علاوه بر خرید دستگاه صوت سنج، می توانید از برنامه های کاربردی که قابل نصب بر روی گوشی های تلفن همراه می باشد استفاده نمائید.

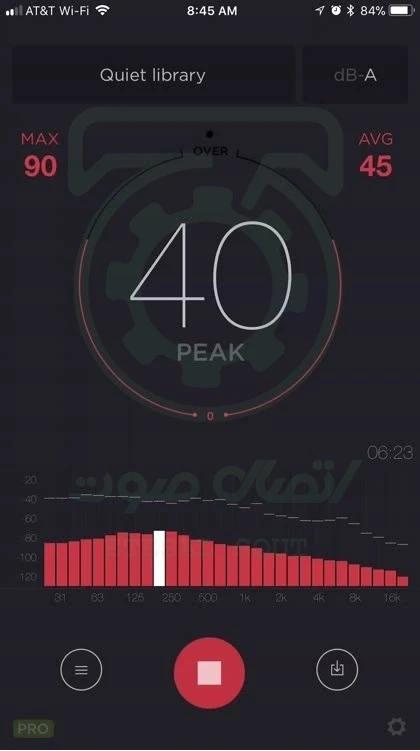

صفحه نرم افزار db meter در آیفون
افت صدا

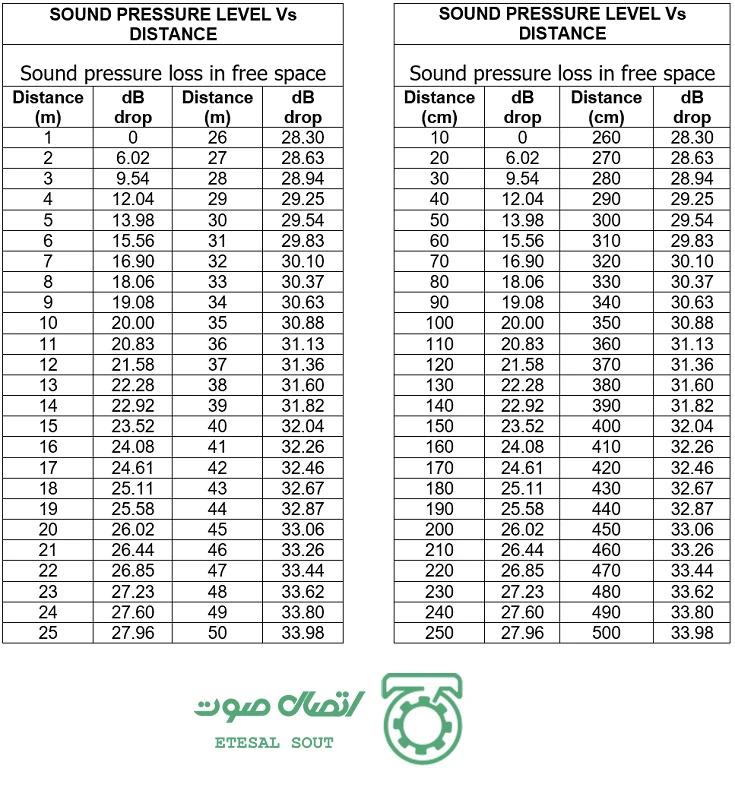

بسته به شرایط محیطی، آلودگی‌های صوتی و در نهایت فاصله بلندگوها با شنونده‌ها (به خصوص در فضاهای خارجی و بزرگ) ممکن است کیفیت صدا دچار افت شود. برای این منظور شما می‌بایست بلندگویی را انتخاب کنید که بتواند سطح افت کیفیت صدا را نیز به خوبی پوشش دهد. این موارد بر اساس روش‌های مختلفی اندازه‌گیری می‌شود. یکی از بهترین روش‌ها استفاده از یک دیاگرام اندازه‌گیری نویز صوتی محیط است که ما در تصویر زیر آن را آورده‌ایم.
در ستون سمت راست این دیاگرام، شما می‌توانید عبارت dB SPL change را مشاهده می‌کنید که نشان دهنده افت صدا بر حسب دسیبل است. هرچه به سمت پایین نمودار حرکت می‌کنیم این میزان نیز بیشتر می‌شود. در ستون سمت چپ، شما عبارت Distance in feet را مشاهده می‌کنید. این عبارت به شما می‌گوید که در چه فاصله‌ای افت صدا روی می‌دهد. همانطور که می‌بینید ترکیبی از فاصله بر حسب فوت (Feet) و متر (m) در کنار هم ذکر شده است. با بررسی این موضوع متوجه می‌شویم که برای مثال اگر ما از یک بلندگو با توان 100 دسیبل به اندازه 152 متر فاصله بگیریم، شاهد کاهش 40 دسیبلی صدای آن خواهیم بود و در بهترین حالت تنها 60 دسیبل از صدای آن برای ما قابل دستیابی است. این موضوع به خصوص برای طراحی سیستم‌های پیجینگ پخش موسیقی و سخنرانی بسیار مهم است.
نحوه قرار گیری بلندگو
سومین نکته در زمینه نحوه انتخاب بلندگو، نحوه قرار گیری بلندگو در محیط کاربری آن است. بلندگوها باید به نحوی در محیط کاربری خودشان قرار بگیرند که بتوانند به خوبی صدا را در محیط توزیع کنند. بهترین روش نصب بلندگو آن است که آنها در فاصله بالاتر از قامت افراد باشند. در این حالت توزیع صدا بهتر انجام می‌گیرد. همچنین بهتر است که فاصله بلندگوها با شنوندگان بیشتر از یک متر باشد. در زمانی که تعداد بلندگوها در محیط زیاد است بهتر است که فاصله و جهت قرارگیری بلندگوها به نحوی باشد که بهترین پوشش محلی را ایجاد کنند و در عین حال صدای آنها گوش آزار نباشند.

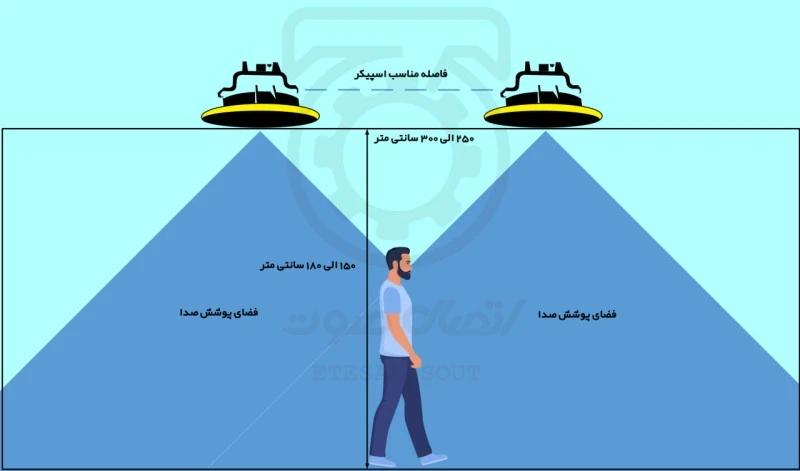

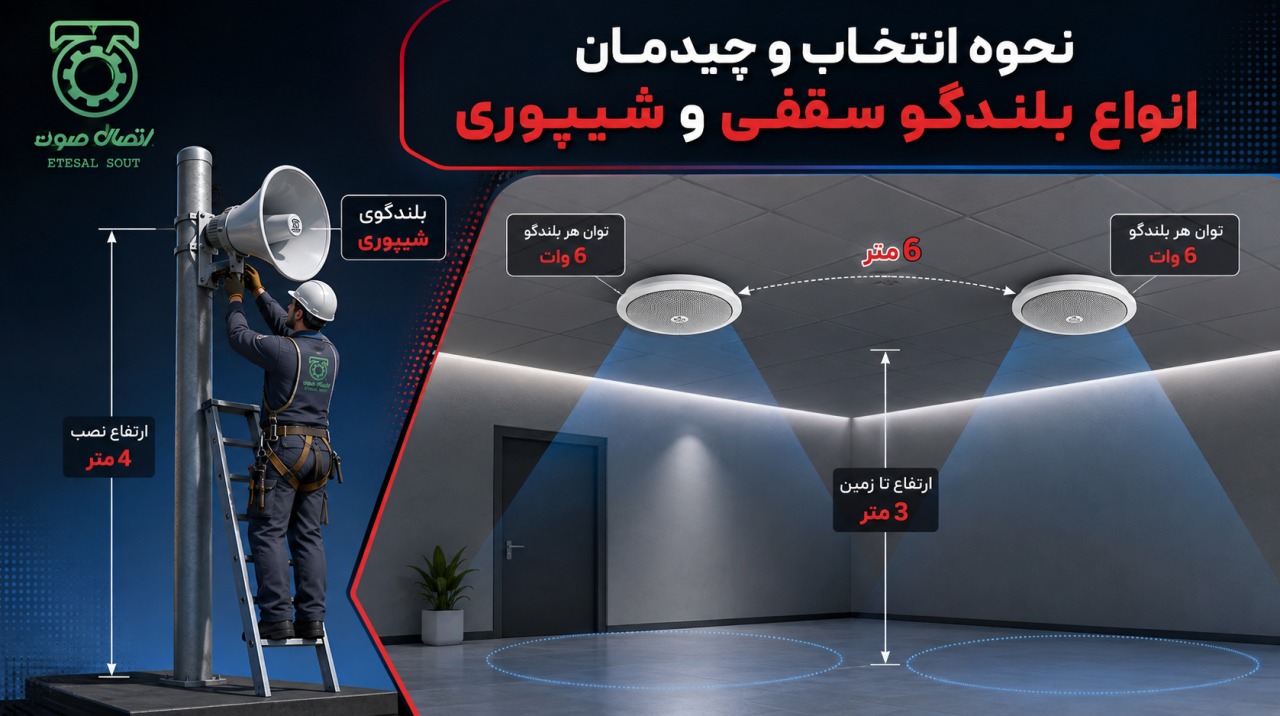

نحوه قرار گیری و جایگذاری بلندگو های سقفی
🟣ارتفاع استاندارد بلندگو سقفی: بلندگوهای سقفی باید در ارتفاع بین 2.5 تا 3 متر از سطح زمین نصب شوند. این ارتفاع به گونه‌ای است که صدا به خوبی در فضا پخش شود و از موانع کمتری عبور کند. در لابی ها و سقف های بلند با ارتفاع بیش از 3 متر یا نوع بلندگو ها به ستونی تغییر می باید و یا ازبلندگو سقفی با توان های بیشتر استفاده می شود.
🟣فاصله مناسب بلندگو سقفی از یکدیگر: فاصله بین بلندگوها باید به گونه‌ای باشد که پوشش صوتی یکنواختی در فضا ایجاد کند. معمولاً فاصله بین 3 تا 5 متر توصیه می‌شود، اما این فاصله بستگی به قدرت و نوع بلندگو دارد.
🟣اجتناب از موانع: از نصب بلندگو سقفی در نزدیکی موانع بزرگ مانند ستون‌ها یا دیوارها خودداری کنید، زیرا این موانع می‌توانند بر کیفیت صدا تأثیر بگذارند.
نحوه قرار گیری و جایگذاری بلندگو های دیواری
🟣ارتفاع استاندارد نصب بلندگو دیواری: بلندگوهای دیواری معمولاً باید در ارتفاع بین 2 تا 2.5 متر از سطح زمین نصب شوند. این ارتفاع به گونه‌ای است که صدا به خوبی پخش شود و در عین حال از دسترس کودکان و موانع فیزیکی دور باشد.
🟣فاصله مناسب بلندگو سقفی از یکدیگر: فاصله بین
بلندگوهای دیواری باید به گونه‌ای باشد که پوشش صوتی یکنواختی در فضا ایجاد کند. معمولاً فاصله بین 5 تا 10 متر توصیه می‌شود، اما این فاصله بستگی به قدرت و نوع بلندگو دارد.
نحوه قرار گیری و جایگذاری بلندگو های شیپوری
🟣ارتفاع استانداردنصب بلندگو شیپوری: بلندگوهای شیپوری معمولاً باید در ارتفاع بین 3.5 تا 5 متر از سطح زمین نصب شوند. این ارتفاع به گونه‌ای است که صدا به خوبی پخش شود و از موانع فیزیکی دور باشد.

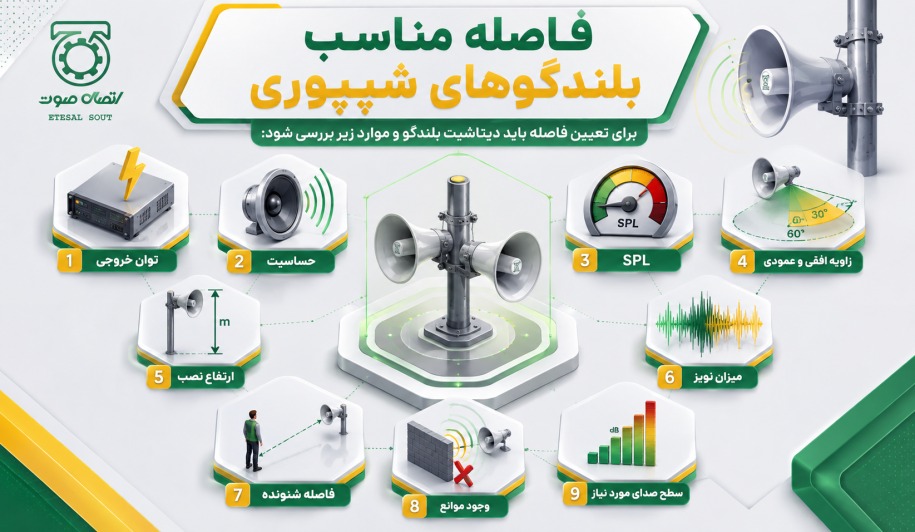

🟣فاصله مناسب بلندگو های شیپوری از یکدیگر: بسته به قدرت و نوع
بلندگو شیپوری تحت شبکه، فاصله بین بلندگوها باید بین 10 تا 20 متر باشد. این فاصله به پوشش صوتی یکنواخت در محیط کمک می‌کند.
زاویه انتشار صدای بلندگو
چهارمین نکته مهم در نحوه انتخاب بلندگو توجه به «زاویه توسعه صدا» هر بلندگو است. به صورت کلی بلندگوها دارای چند زاویه توسعه صدا هستند:
تنظیم زاویه بلندگو های دیواری:
بلندگوها باید به سمت ناحیه مورد نظر متمایل شوند. زاویه نصب معمولاً بین 15 تا 30 درجه نسبت به سطح افقی مناسب است تا صدا به بهترین نحو به سمت شنوندگان هدایت شود.

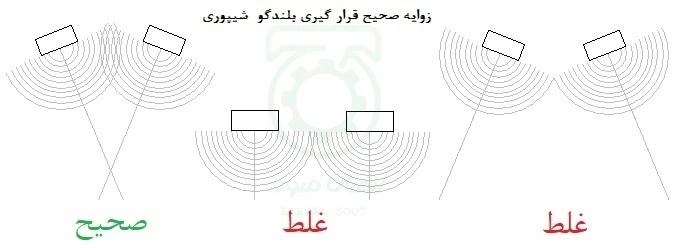

تنظیم زاویه بلندگو شیپوری:
• بلندگو های شیپوری با زاویه دهانه پهن: این بلندگوها از زاویه توسعه صدای 90 درجه بهره می‌برند و به همین خاطر پوشش خوبی را در محیط‌های خارجی و شلوغ ایجاد می‌کنند. تنها مشکلی که این دسته از بلندگوها دارند، کاهش کیفیت صدا در فاصله‌های دور است. به همین خاطر مناسب فضاهای بزرگ نیستند.
• بلندگو های شیپوری با زاویه دهانه کم: این دسته از بلندگوها از زاویه توسعه صدای زیر 60 درجه بهره می‌برند. کم شدن زاویه به افزایش دامنه نفوذ صدا کمک می‌کند اما محیط پوشش را نیز کاهش می‌دهد. برای پوشش یک محیط بزرگ شما می‌توانید از تعداد بیشتر این بلندگوها استفاده کنید.
• بلندگو های شیپوری مخروطی: این دسته از بلندگوها برای هدایت صدا علاوه بر بهره‌گیری از زوایه توسعه صدا از یک دماغه مخروط هدایت کننده امواج صدا نیز بهره می‌برند. دماغه مخروطی از توزیع صدا در ابتدای انتشار آن جلوگیری می‌کند و در نتیجه صدا با کیفیت بهتری در محیط انتشار می‌یابد.

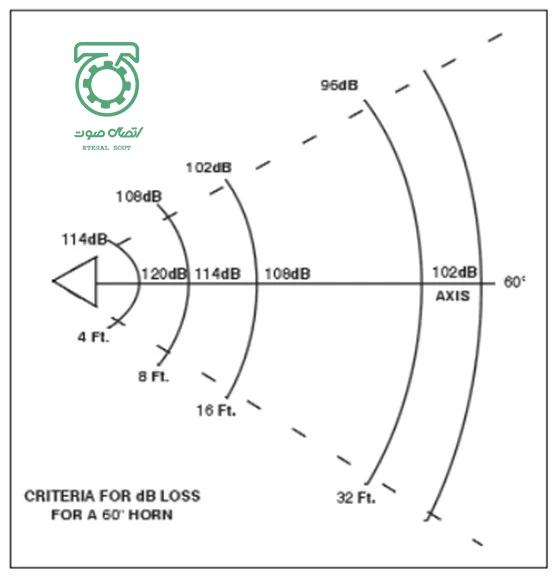

همان طور که در بخش‌های قبلی این مقاله درباره نحوه انتخاب بلندگو به شما توضیح دادیم، هرچه از مرکز انتشار صدا دور شویم، صدا دچار افت می‌شود. محدود کردن زاویه توسعه صدا یک روش برای جلوگیری از این کاهش افت صدا است. در تصویر زیر به صورت مثالی میزان سطح افت صدا در یک بلندگو ریز زوایه (کمتر از 60 درجه) را مشاهده می‌کنید. همانطور که در تصویر پیداست هرچه از محل انتشار صدا دورتر می‌شویم سطح پوشش صدا بیشتر و در عین شدت صدا کاهش پیدا می‌کند.
5: تعداد بلندگوها را در نظر بگیرید
آخرین نکته مهم در مورد نحوه انتخاب بلندگوی مناسب آن است که تعداد بلندگوهای مورد نیاز برای پوشش صدا را به درستی برآورد کنید. در ایستگاه‌های مترو، فرودگاه‌ها و یا ترمینال‌ها، علاوه بر صدای کاربر باید سطح برآیند آلودگی صوتی محیطی را نیز در نظر بگیرید. در اینگونه موارد شما نیازمند استفاده از تعداد بلندگوهای بیشتر در فاصله‌های کمتر هستید. تا بتوانید سطح صدای با کیفیتی را در محیط توزیع کنید.
در سیستم های صوتی دانشگاهی، بیمارستان‌ها و یا محیط‌های آموزشی و فروشگاهی، شما با سطح آلودگی صوتی زیادی روبرو نیستید، اما در عین حال نیازمند توزیع صدا در همه بخش‌ها هم نیستید، در نتیجه باید از بلندگوهای با تن صدای کمتر استفاده کنید. پس تعداد بلندگوها، سطح توزیع صدا مورد نیاز و آلودگی صوتی موجود در محیط سه فاکتور مهم هستند که می‌توانند به ما بهترین بلندگو برای هر محیط را معرفی کنند.
تعیین تعداد بلندگو های شیپوری
برای تعیین تعداد بلندگوهای شیپوری مورد نیاز در یک محیط برای سیستم پیجینگ، می‌توانید از روش‌ها و فرمول‌های زیر استفاده کنید:
1. محاسبه مساحت محیط
- ابتدا مساحت محیط مورد نظر را محاسبه کنید. این کار با استفاده از فرمول زیر انجام می‌شود:
مساحت = طول×عرض
2. تعیین پوشش صوتی هر بلندگو
- هر بلندگوی شیپوری معمولاً دارای حداکثر فاصله پوشش صوتی مشخصی است. این فاصله معمولاً در مشخصات فنی بلندگو ذکر شده است. به عنوان مثال، اگر یک بلندگو قابلیت پوشش تا 15 متر را داشته باشد، می‌توانید شعاع پوشش را محاسبه کنید.
- اگر فرض کنیم که پوشش به صورت دایره‌ای است، مساحت تحت پوشش هر بلندگو به صورت زیر محاسبه می‌شود:
مساحت تحت پوشش = π× r^2
که در آن r برابر با حداکثر فاصله پوشش بلندگو است.
3. محاسبه تعداد بلندگوها
- برای محاسبه تعداد بلندگوهای مورد نیاز، مساحت کل محیط را بر مساحت تحت پوشش هر بلندگو تقسیم کنید:
تعداد بلندگوها = مساحت کل/مساحت تحت پوشش هر بلندگو
- همچنین به یاد داشته باشید که همیشه باید تعدادی بلندگو اضافی در نظر بگیرید تا از پوشش کامل و یکنواخت اطمینان حاصل شود.
4. در نظر گرفتن عوامل دیگر
- موانع: وجود دیوارها، ستون‌ها و نویز محیطی بیشتر می‌تواند بر پوشش صوتی تأثیر بگذارد. در این صورت ممکن است نیاز به افزایش تعداد بلندگوها باشد.
- کیفیت صدا: اگر کیفیت صدا در برخی نقاط اهمیت بیشتری دارد، ممکن است نیاز به اضافه کردن بلندگوهای بیشتر داشته باشید.
مثال:
فرض کنید یک محیط با ابعاد 50 متر طول و 30 متر عرض دارید.
1. محاسبه مساحت:
مساحت به متر مربع = 50 × 30 = 1500
2. پوشش صوتی هر بلندگو: فرض کنید هر بلندگو حداکثر 15 متر را پوشش می‌دهد.
r = 15
مساحت تحت پوشش به متر مربع = π× (15)^2 ≈ 706.5
3. محاسبه تعداد بلندگوها:
تعداد بلندگوها = 1500/706.5≈ 2.123
بنابر این تعداد 2 بلندگو در صورت وجود نویز محیطی نرمال بین 65 تا 75 دسیبل نیاز می باشد.
تعیین تعداد بلندگو های سقفی
📃 ارتفاع نصب بلندگو را با حرف H نمایش می دهند.
📃 ارتفاع شنیداری را با حرف L نمایش می دهند.
📃 فاصله پرتاب صدا با فرمول زیر اندازی گیری می شود:
Throw=2(H-L)
📃 سطح فشار صدا یا Sound Pressure Level (SPL)، به مقدار فشار صوتی مربوط به شدت صوت و توان صوتی در یک نقطه خاص در فضا اشاره دارد در مورد بلندگوهای تحت شبکه مقدار آن را توسط دستگاه سوت سنج در فاصله 1 متری از مرکز خروج صدا وقتی که میزان بلندی صدای اسپیکر روی 100% است اندازه گیری می کنند.
📃 در حالت استاندارد باید SPL بلندگو از نویز محیط 10 تا 15 دسیبل بیشتر باشد تا صدا به صورت قابل قبول به گوش انسان برسد.
📃 زاویه پرتاب صدا در بلندگوهای سقفی بین 120 تا 180 درجه است.
📃ارتفاع نصب بلندگو ها تعیین کننده معیار فاصله پرتاب صدا از بلندگو تا گوش فردی است که در زیر آن بلندگو در حال حرکت است.
در بلندگو های سقفی این فاصله (به فرض ارتفاع سقف 3 متر و فرض قد انسان بین 150 تا 200 سانتی متر) برابربا 100 تا 150 سانتی متر است. در صورتی که H ارتفاع نصب بلندگو ، حرف d قطر قابل پوشش هر بلندگو و A مساحت تحت پوشش هر بلندگوی سقفی باشد.
d=h*3
📃تعداد کل بلندگو ها برابر با تقسیم مساحت کل(TA) بر مساحت تحت پوشش هر بلندگو(A) می باشد.
📃ضریب SPL در بلندگو های 5 ، 10 و 30 وات به ترتیب برابر 1 ، 0.8 0.6 است که با SPLX نمایش داده می شود.
بنابر این فرمول محاسبه تعداد بلندگوی 5 و 10 وات در محیط های با ارتفاع نصب حداکثر 3 متر و بلندگو های 30 وات برای ارتفاع نصب 3 تا 4 متر به شرح زیر است:
A=3.14*((d/2.5)^2)*SPLX
QTY=TA/A
به طور مثال اگر بلندگو های ما 5 وات و ارتفاع نصب 2.5 متر باشد برای 700 متر مربع به این تعداد بلندگو نیاز خواهیم داشت :
A=3.14*((2.5*3/2.5)^2)*1
A=28.26
QTY=700/28.26
QTY=24.7
بنابر این در محیطی به مساحت 700 متر مربع با ارتفاع سقف 2.5 متر حدود 25 بلندگوی 5 وات نیاز خواهیم داشت ولی با بلندگو های 10 وات این عدد به 20 کاهش پیدا می کند.
📃 توجه داشته باشید که گنجاندن ضریب نویز محیطی در فرمول باعث دقت بیشتر خواهد شد اما در اینجا با توجه به تجربه نصب پروژه های متعدد از این ضریب چشم پوشی می کنیم. ممکن است با گنجاندن ضریب نویز محیطی، اختلافی 5 تا 15 درصدی در کم و زیاد شدن تعداد بلندگو های فضاهای اداری داشته باشیم.
📃 لازم هست برای هر فضائی به طور جداگانه نویز را اندازه گیری و از بلندگو های مناسب برای همان فضا استفاده کنیم. متداول ترین اندازه برای بلندگوهای سقفی 3، 6 و 8 اینچ است. اصولا بلندگو های 8 اینچی دارای کیفیت بهتری نسبت به سایر بلندگوهای سقفی تحت شبکه هستند.
📃 بلند گوهای 3 اینچی حداکثر 5 وات، بلندگو های 6 اینچی حداکثر 10 و بلندگوهای 8 اینچی در بهترین شرایط 30 وات قدرت خروجی خواهند داشت.
📃 ارتفاع کف تا سقف برای انتخاب سایز بلندگوها دارای اهمیت ویژه ای است. اگر سقف شما بلند تر از 4 متر باشد بلندگو های 3 و 6 اینچی، هزینه برای شما خواهند داشت و می بایست از بلندگو های سقفی 8 اینچی استفاده نمائید.
نتیجه گیری
چیدمان بلندگوهای ستونی تحت شبکه باید بر اساس نیازهای خاص پروژه، ابعاد فضا و نوع استفاده طراحی شود. با رعایت نکات می توانید یک سیستم صوتی کارآمد و با کیفیت را ایجاد کنید که پاسخگوی نیازهای کاربران باشد. اگر به دنبال چیدمان بلندگوی تحت شبکه حرفه ای و نصب سیستم صوتی هستید کارشناسان مجموعه ما با تجربه ی بالایی که دارند برای شما بهترین‌ها را رقم می زنند.
